Beta型斯特林动力装置结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:262114
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计
  • Beta型斯特林动力装置结构设计

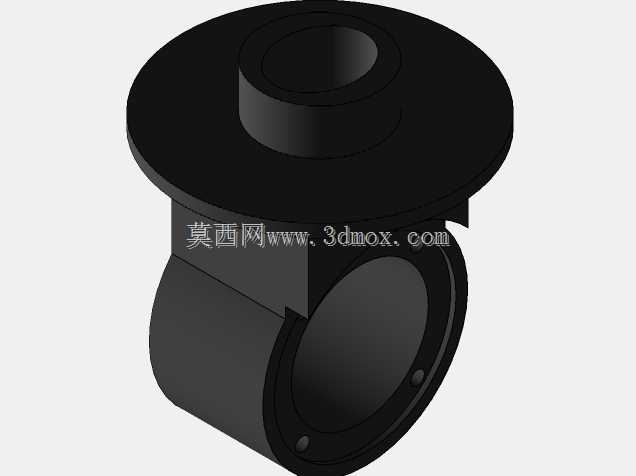

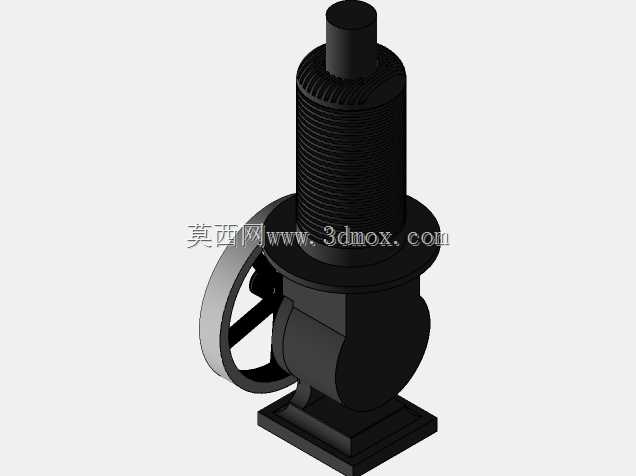

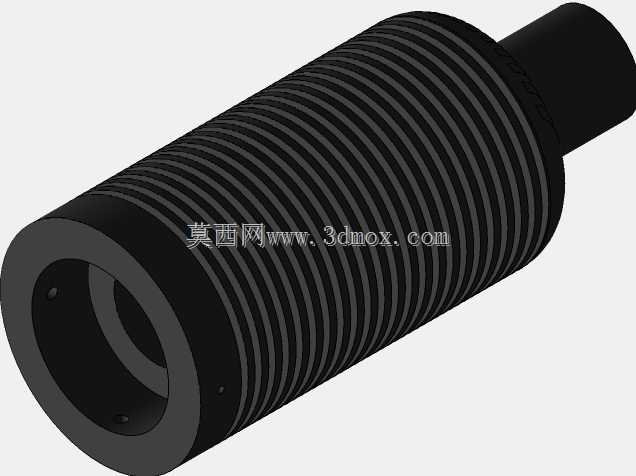

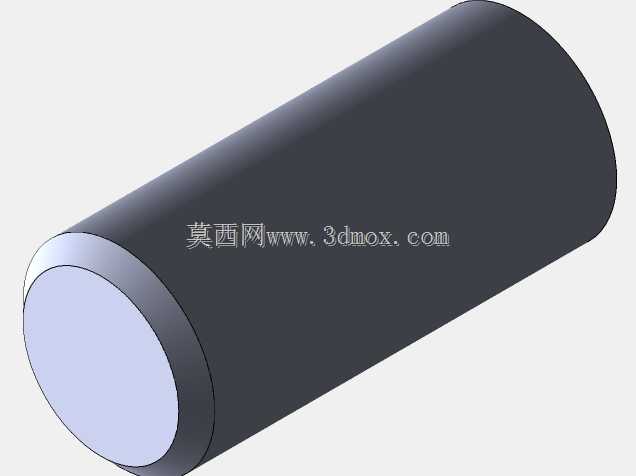

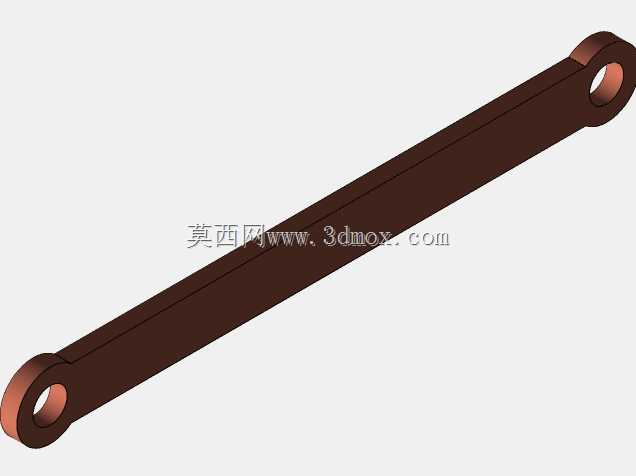

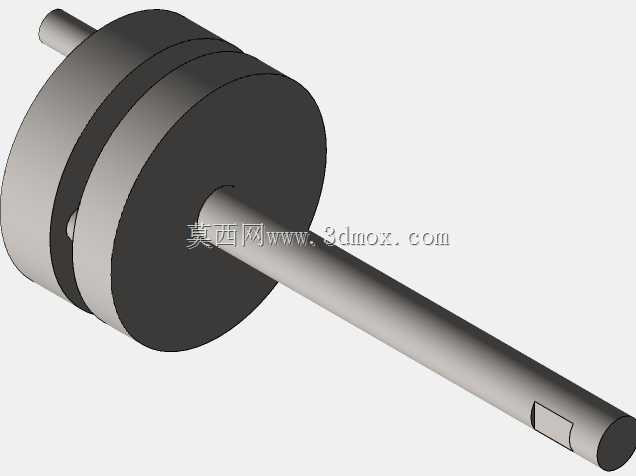

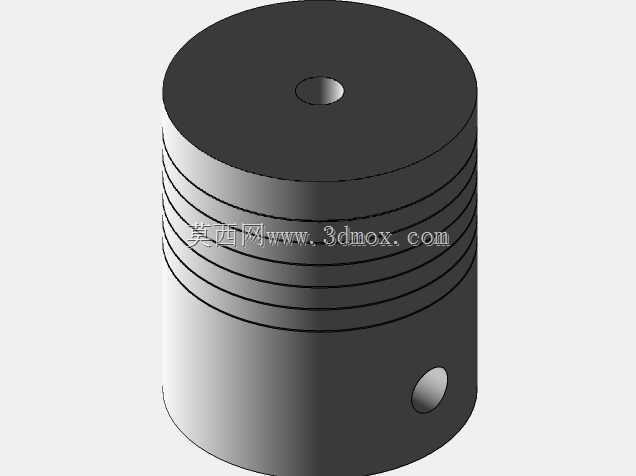

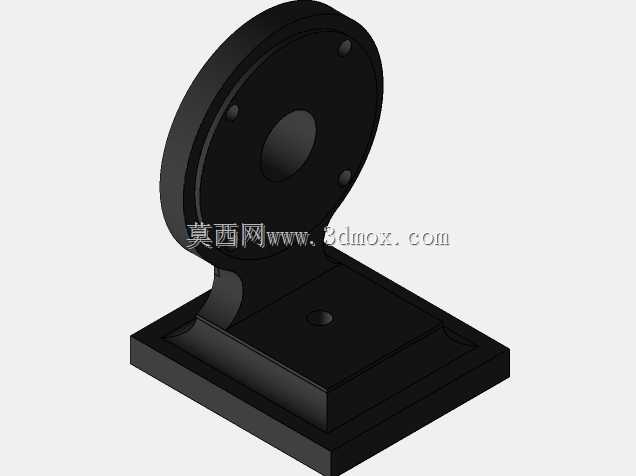

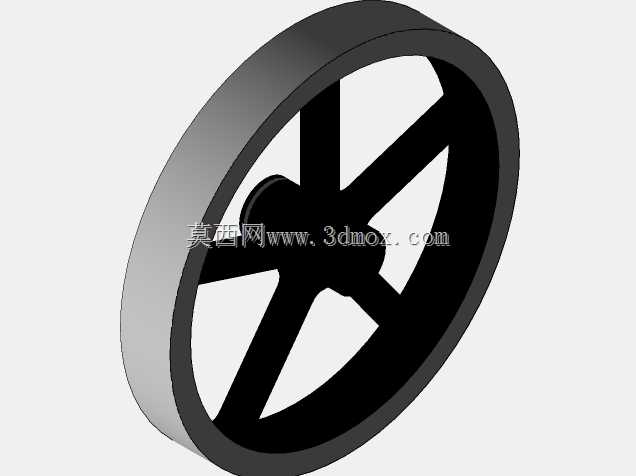

这款Beta构型斯特林动力装置的结构设计,首先要考虑的是教学演示与原理验证场景的实际需求——不同于工业级大功率热机,这类结构常被用于高校热工实验、科创项目制作、机械原理展示场景,核心是通过清晰的结构布局直观展示外燃式热机的工作循环逻辑。从功能特性来看,该构型将动力活塞与置换活塞同轴布置在同一缸体内,相比Alpha型双缸结构大幅缩减了整体占用空间,同时减少了管路连接带来的工质泄漏风险,工质在封闭腔体内通过置换活塞的往复运动完成冷热端的交替流动,配合外置飞轮储存的转动惯量,可实现连续的回转运动输出。设计过程中,首先要明确冷热端的换热边界:缸体上部带散热鳍片的区域为冷端,负责将工质携带的热量散出,下部靠近加热区的位置为热端,两者之间需要预留足够的换热行程,同时要控制活塞与缸壁的配合间隙,既要保证运动顺畅无卡滞,又要避免工质窜流影响循环效率。曲柄连杆机构的相位角设计是核心要点,Beta构型中置换活塞与动力活塞的运动相位差需要控制在90度左右,才能保证工质在膨胀、冷却、压缩、加热四个冲程中完成正确的时序配合,飞轮的配重需要根据活塞组件的往复惯量匹配,避免运转过程中出现转速波动过大的问题。安装边界方面,底部方形安装座预留了标准的安装孔位,可直接固定在实验台架或演示基座上,整体立式结构的重心落在安装座中心区域,高速运转时不会出现偏载振动的问题。从结构细节来看,缸体外壁的散热鳍片采用等距环形布置,在有限的轴向长度内最大化了散热面积,不需要额外加装风冷装置即可满足低功率运转下的冷端散热需求;侧置的飞轮采用辐条式结构,在保证转动惯量的前提下降低了整体重量,同时方便手动拨动启动。拆解整个装配体可以发现,所有零件的连接方式都采用了便于拆装的设计,没有不可逆的连接结构,方便学习者拆解观察内部的活塞、连杆、曲轴等核心部件,理解每个零件在热循环过程中起到的作用,也方便后续对零件进行替换改装,比如更换不同直径的活塞、调整曲柄偏心距来测试不同参数下的动力输出特性。在建模过程中,所有运动部件都预留了合理的运动间隙,装配完成后可直接进行运动仿真,直观展示活塞往复、飞轮转动的完整运动过程,验证机构运动是否存在干涉,也可通过运动仿真模块输出各部件的运动参数,为后续的实物制作提供数据参考。
