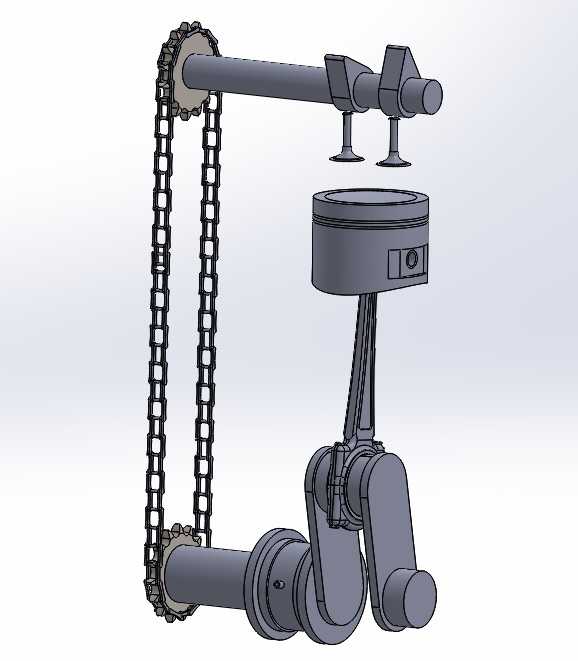

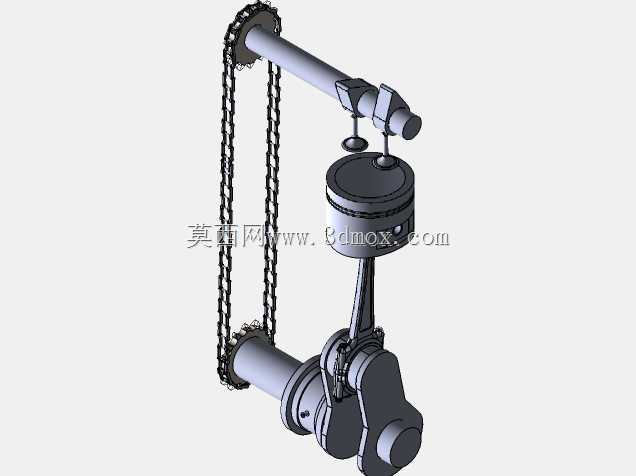

单缸发动机配气正时传动结构展示

这套结构聚焦单缸内燃机核心动力传递与配气正时环节，可直接用于小型通用动力、摩托车动力、小型发电机组动力单元的结构原理教学、样机方案验证环节。日常做小型动力开发时，很多新手容易忽略正时传动与曲柄连杆、配气机构的匹配边界，这套模型刚好把三者的装配关系做了完整还原，能帮设计人员快速梳理各部件的运动干涉风险。从实际功能来看，下部的曲柄连杆机构负责把活塞的往复直线运动转化为曲轴的旋转扭矩输出，上部的凸轮轴通过正时链条与曲轴端的链轮保持固定传动比，确保进排气门的开闭时机与活塞运行行程精准匹配，避免出现气门顶活塞、配气相位偏差导致的动力不足、回火放炮等实际运行故障。设计思路上，整套结构采用了常见的滚子链正时传动方案，相比皮带传动能承受更高的配气机构冲击载荷，适合高转速小排量动力的使用场景，链条张紧的预留空间也在模型中做了对应体现，方便后续做张紧器的配套设计。安装边界方面，曲轴两端的轴颈预留了轴承安装位，可直接匹配对应规格的深沟球轴承嵌入箱体轴承孔，上部凸轮轴的支撑轴段同轴度公差需控制在0.02mm以内，避免气门运行卡滞；活塞销孔与连杆小头的配合间隙预留了0.01-0.03mm的热膨胀余量，适配发动机工作时的高温工况。做结构验证时，可直接通过这套模型模拟活塞上下止点位置、气门最大升程时的空间间隙，提前排查运动包络内的干涉点，省去大量二维图纸反复核对的时间，尤其适合刚接触内燃机结构设计的人员梳理动力传递逻辑，也可作为职业院校机械原理课程的具象化教学载体，让曲柄连杆、正时传动、配气机构三者的协同工作逻辑更直观。
