轴流式涡轮叶片精密结构设计

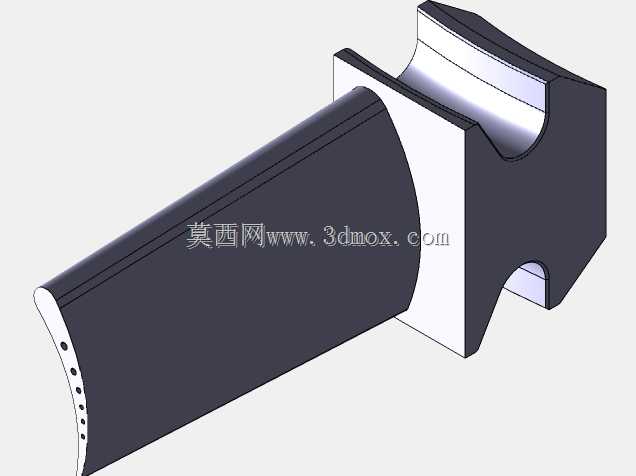

轴流涡轮叶片作为透平类动力设备的核心做功部件，广泛应用在燃气轮机、航空发动机、工业汽轮机、烟气透平膨胀机等需要将流体工质热能、压力能转化为旋转机械能的场景中，直接决定整套动力装置的能量转换效率与运行稳定性。从实际工程应用来看，这类叶片长期工作在高温、高压、高转速的复杂载荷环境下，设计阶段需要同时兼顾气动性能、结构强度、振动特性与安装适配性。该叶片采用带叶冠的结构设计，叶身部分为符合气动流道要求的变截面扭曲翼型，沿叶高方向的截面弦长、安装角、型线曲率均按照三元流理论计算结果渐变，保证气流沿叶高流动时不产生严重的流动分离，减少二次流损失，提升通流效率。叶根部分采用纵树形榫头结构，这类榫头的多齿承载设计可以均匀传递叶片高速旋转产生的巨大离心载荷，适配轮盘轮缘上的对应榫槽，安装时可以通过榫齿的配合间隙保证叶片在工作温度升高后有足够的热膨胀余量，避免热应力集中导致的结构失效。叶冠部分的设计一方面可以在叶片装配完成后形成相邻叶片冠面的抵接，构成整圈的阻尼结构，有效抑制叶片运行过程中的振动幅值，降低共振断裂风险，另一方面可以减少叶顶位置的气流泄漏，提升通流部分的容积效率。叶片前缘位置设计的多排小孔为气膜冷却结构，在高温工况下，冷却气流从这些小孔流出后会在叶片表面形成均匀的冷却气膜，隔绝高温燃气对叶片基体的直接冲刷，降低叶片金属基体的工作温度，保证材料在许用温度范围内保持足够的力学性能。从安装边界来看，叶根榫头的齿距、齿形角度、榫头总长度均严格匹配对应轮盘的榫槽尺寸，叶身的径向高度与流道的内外环壁面间隙控制在合理范围内，既避免运行过程中叶片与机匣发生碰磨，又能控制叶顶间隙在最小范围减少泄漏损失。设计过程中需要反复迭代气动计算与结构强度校核，既要保证型线的气动性能满足通流要求，又要保证叶片在离心载荷、气动载荷、热载荷的耦合作用下，应力分布均匀，最大等效应力低于材料在对应温度下的许用应力，同时还要调整叶片的固有频率，使其避开运行转速下的激振频率区间，避免运行过程中发生共振。这类叶片的加工精度要求极高，型面的轮廓度、榫头的配合精度、表面粗糙度都会直接影响最终的装配质量与运行表现，三维建模阶段需要精准还原所有结构细节，包括冷却小孔的位置与角度、叶冠的配合面结构、榫齿的型线参数，为后续的加工工艺编制、强度仿真分析、装配干涉检查提供准确的数字模型基础。
