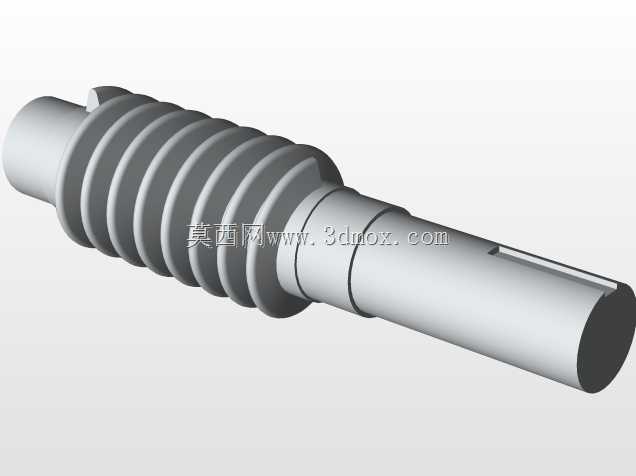

带轴伸键槽的圆柱蜗杆传动构件

这款蜗杆构件是交错轴传动副里的核心主动件，日常在轻工输送线、小型自动化变位机构、机床进给单元、阀门驱动装置里都能见到它的应用场景，和配对蜗轮组合后能实现大传动比的动力传递，单级传动就能达到10-80的减速比，相比平行轴齿轮组，同等减速比下整体结构占用的安装空间更小，运行时啮合齿面为线接触，承载能力比交错轴斜齿轮传动高出不少，同时传动平稳、噪音低，还具备反向自锁的特性，在起重类小型设备里能避免负载下坠的风险。

从设计逻辑来看，这款蜗杆采用阿基米德圆柱蜗杆型面，加工时和普通梯形螺纹的工艺兼容性好，普通车床搭配成型车刀就能完成齿面切削，不需要专用的复杂加工设备，中小批量生产的成本可控。构件整体为一体式轴结构，两端的轴伸段分别对应安装位与动力输入位，其中一端轴伸加工有标准平键键槽，用来和联轴器、带轮或者电机输出轴实现周向固定，传递扭矩时不会出现打滑松脱的问题；轴肩位置做了过渡圆角处理，避免应力集中导致的轴段断裂，齿段两端也预留了退刀槽结构，满足车削、磨削加工时的工艺退刀需求，不会在齿端出现加工残留的凸台。

安装边界上，两端轴颈的同轴度公差控制在IT6级以内，装配时和配对轴承的内圈配合采用基孔制过渡配合，能保证转动时的径向跳动量控制在允许范围内，避免齿面偏载导致的异常磨损。齿面的粗糙度要求控制在Ra1.6以下，能降低啮合时的摩擦系数，减少长期运行的发热与磨损量，延长整个传动副的使用寿命。实际选型搭配时，需要注意蜗杆的导程角和配对蜗轮的螺旋角保持参数一致，旋向相同，中心距公差控制在允许范围内，才能保证啮合齿面的接触斑点分布合理，不会出现局部点蚀过早失效的问题。日常维护时，这类蜗杆传动通常采用油浴润滑，齿面浸入润滑油的深度控制在1-2个齿高即可，高速工况下也可采用喷油润滑，避免润滑不足导致的齿面胶合失效。
