带集成机壳的家用微型水轮发电装置

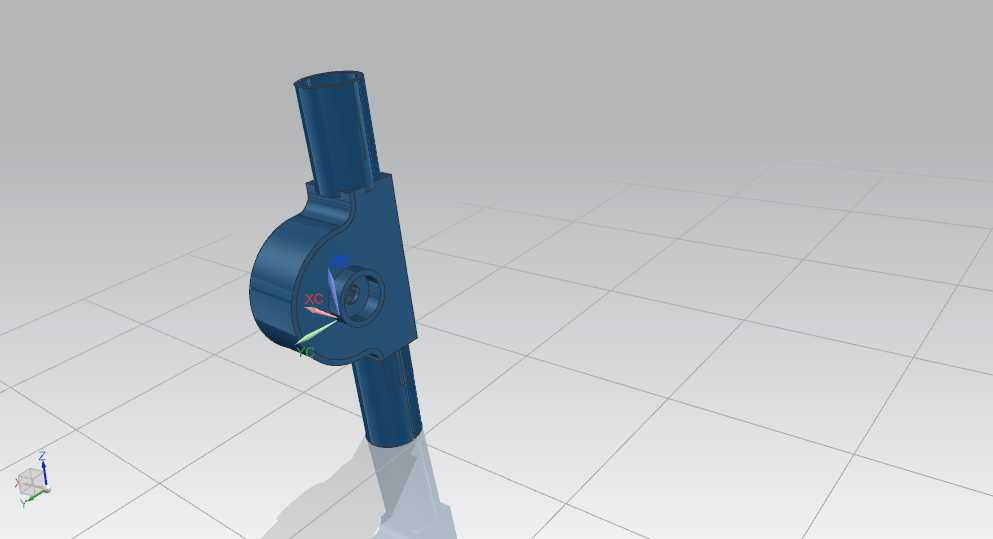

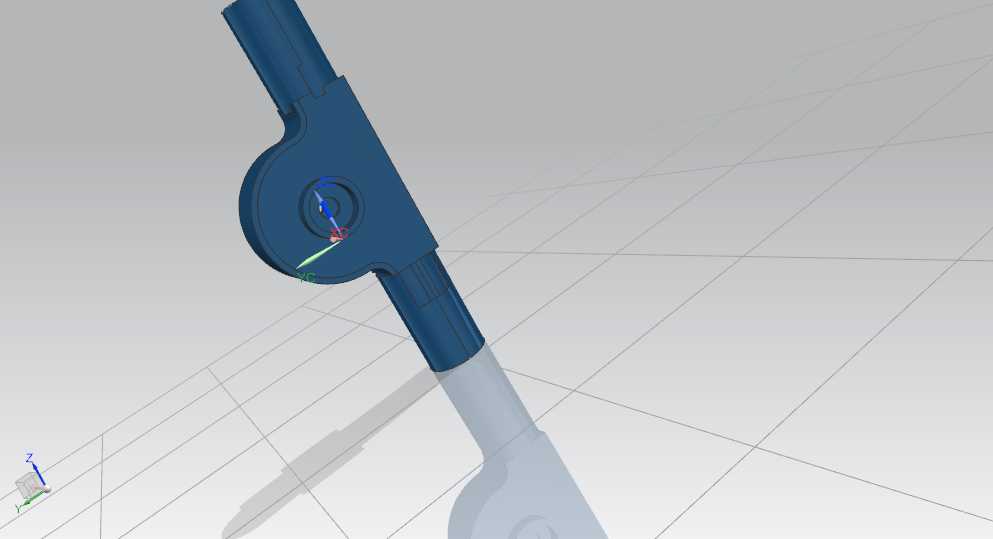

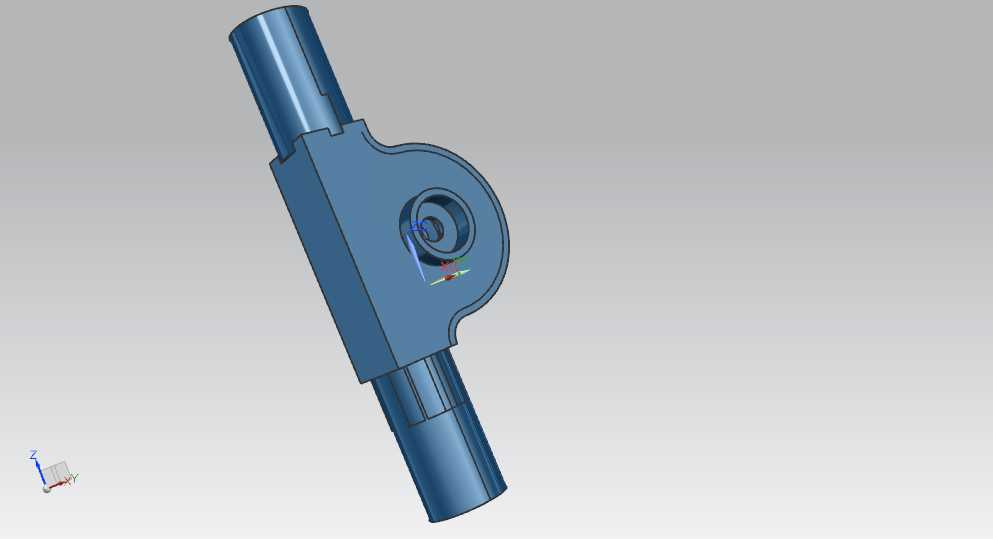

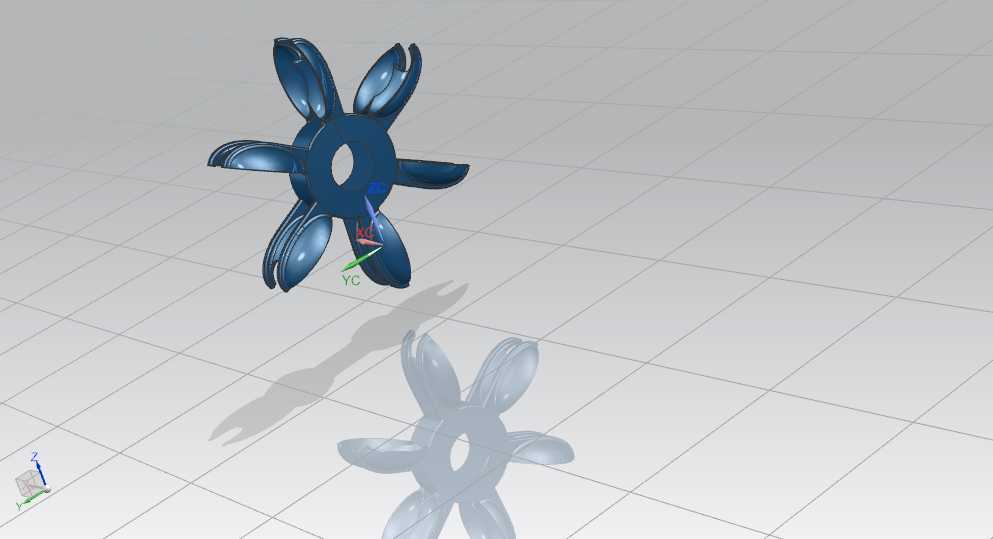

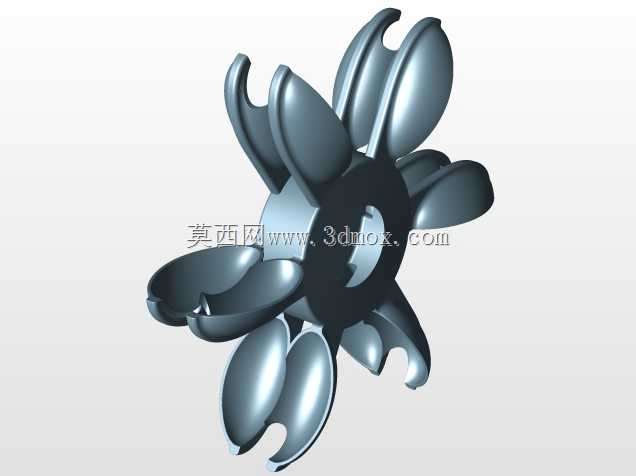

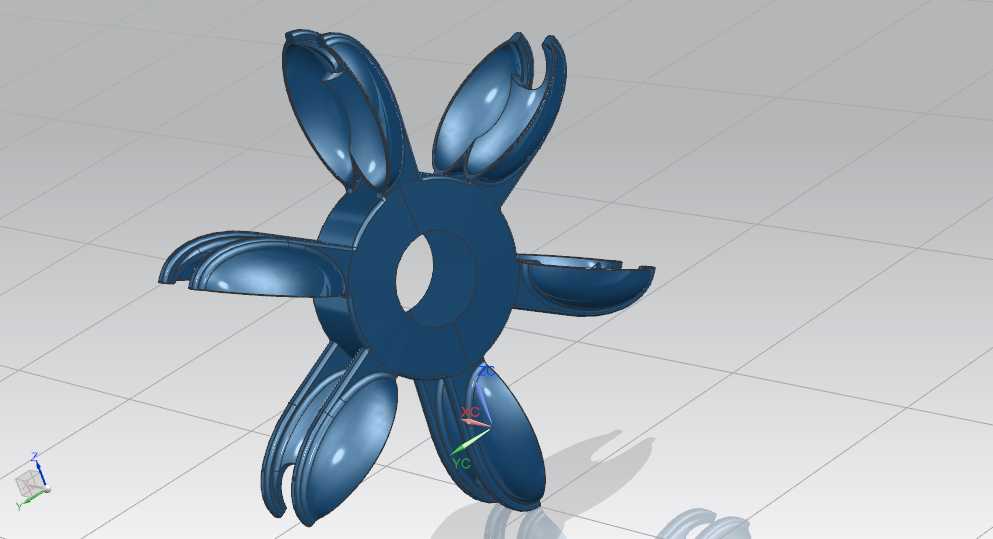

在偏远散居农户、山区小型取水点配套供电、户外临设离网供电这类场景里，大型水电设备完全没有落地条件，微型水力发电装置是成本最低、维护最简便的供电方案，这款带集成机壳的微型水轮结构，就是针对这类小流量、低水头的微型水力利用场景设计的核心做功部件。不同于开放式裸露水轮的结构，这款设计直接将水轮的导流机壳与转轮做了集成式的结构匹配，机壳内部的流道完全贴合转轮叶片的入流角度，能最大限度减少水流进入转轮时的紊流损失，不需要额外加装独立的导流壳体，安装时只需要对接进出水的管路接口即可，大幅降低了现场安装的适配难度。转轮采用多叶片弧面设计，叶片的曲面曲率经过流道匹配，在低流速水流冲击下也能获得足够的启动扭矩，不需要很高的水头压力就能带动转轴转动，适配山区自然溪流、农户饮水管线余压、小型灌溉渠跌水这类常见的微型水力场景。机壳的安装边界做了标准化的接口设计，进出水端的连接尺寸适配常规小口径输水管道，不需要现场做非标焊接适配，整体结构的径向尺寸控制紧凑，安装时不需要预留太大的操作空间，哪怕是在狭窄的渠边、管线井内都能完成布设。从结构设计逻辑上，这款水轮没有采用复杂的可调导叶结构，所有部件都是固定集成式，转动部件只有转轮与转轴组件，没有多余的活动调节机构，长期在潮湿多泥沙的水环境下运行，故障点远少于带调节结构的水轮装置，日常只需要定期清理进水口的杂物即可，不需要复杂的专业维护。机壳与转轮的配合间隙做了精准控制，既不会因为间隙过大造成水流漏损降低做功效率，也不会因为间隙过小在泥沙磨损后出现转轮擦壳的问题，适配农村山区水源普遍含少量细沙的实际使用工况，不会因为轻微的泥沙磨损就快速出现性能衰减。转轴的伸出端做了密封结构的预留位，安装时可以直接匹配标准规格的水封组件，避免机壳内的压力水顺着转轴渗漏，连接发电模块时不需要额外设计密封转接结构。
