实验室小型间歇式纸浆蒸煮装置

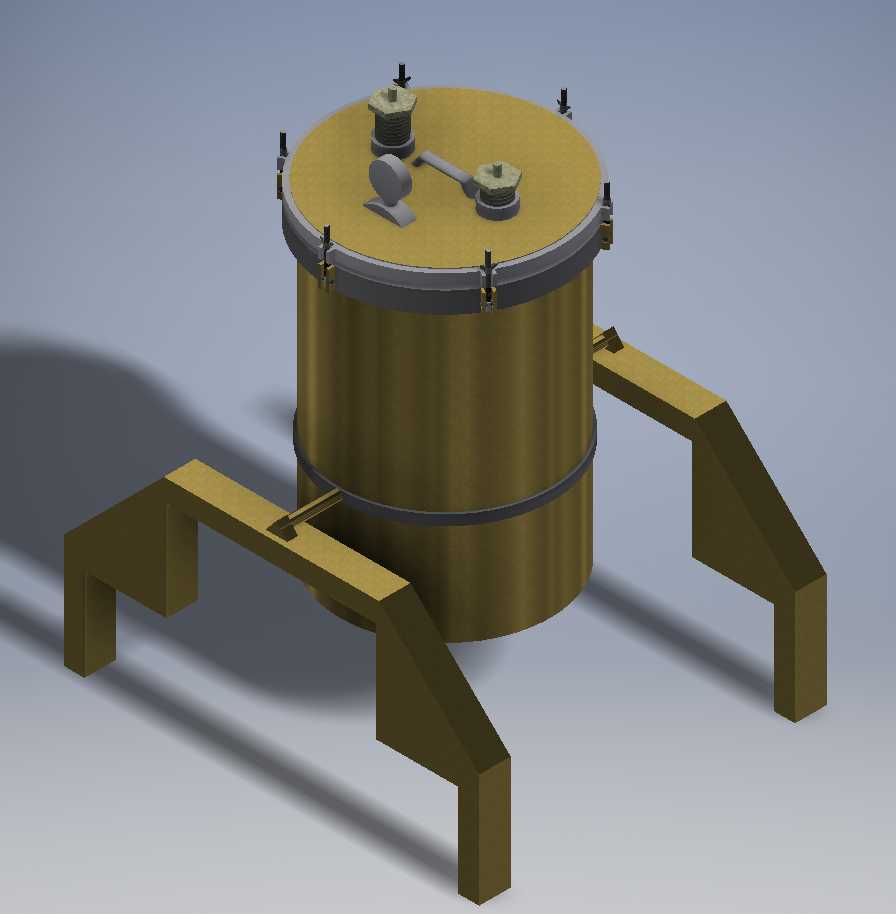

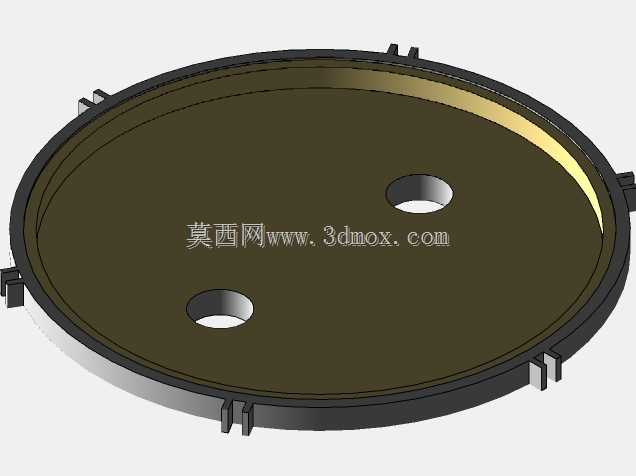

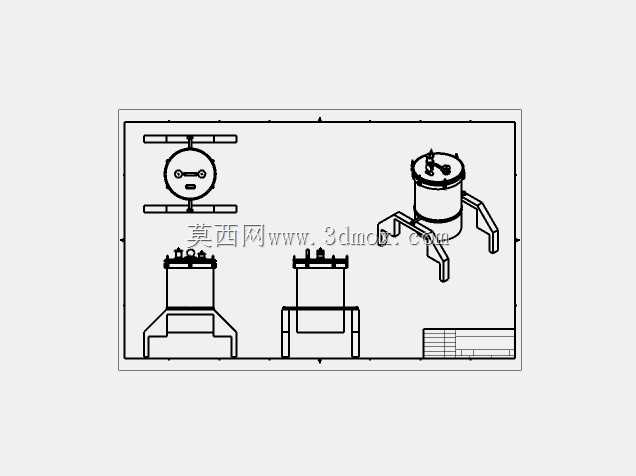

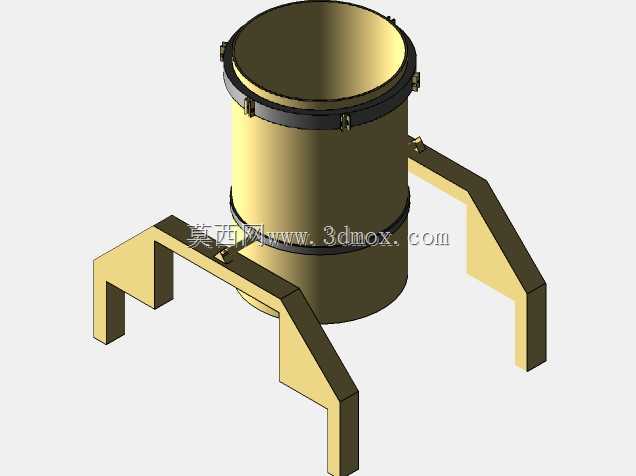

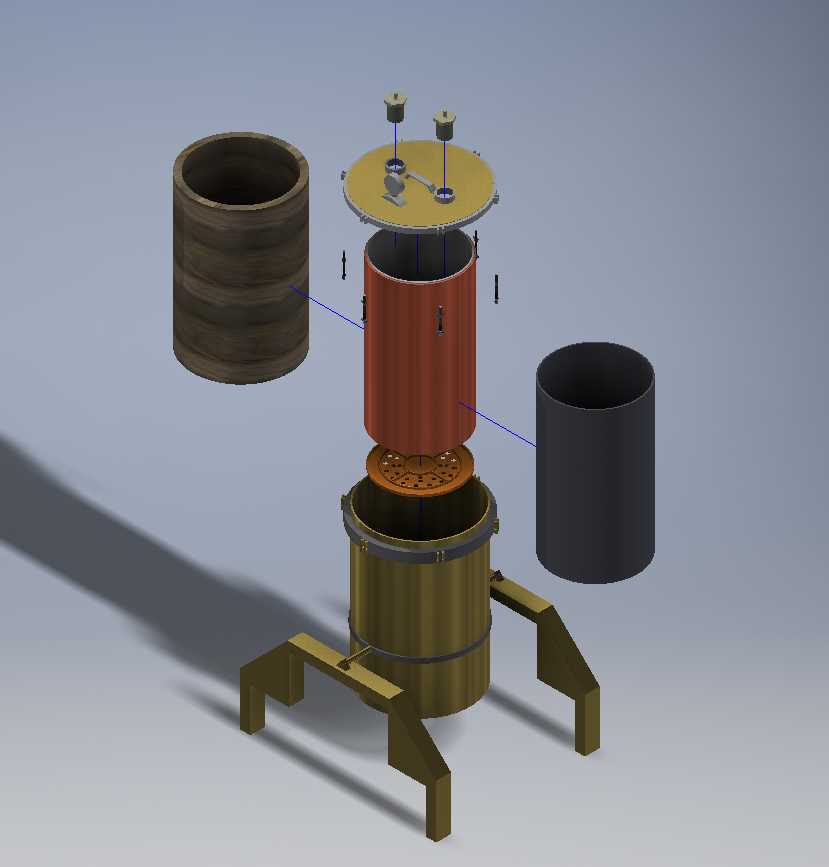

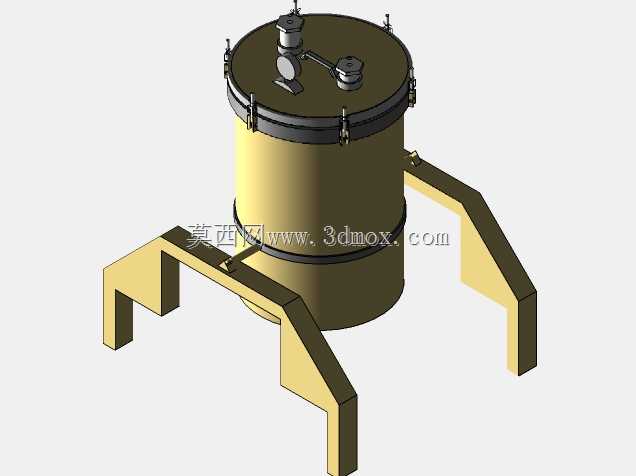

这款小型蒸煮装置主要面向制浆造纸领域的实验室研发场景，用于小批量纸浆原料的蒸煮制浆试验，可完成预蒸煮、浸渍、蒸煮全流程的工艺参数验证，为工业化制浆生产线的工艺定型提供小试数据支撑，避免直接放大生产带来的工艺偏差风险。从结构设计来看，装置核心为立式圆筒形承压容器，筒体采用等壁厚设计，上下端通过快开卡箍结构配合螺栓锁紧实现顶盖密封，既满足蒸煮过程的承压要求，又能方便试验完成后快速开盖取料、清理筒内残留浆料，适配实验室频繁换料、多组对照试验的操作需求。顶盖上集成布置了压力表接口、加料/排气阀组以及安全泄压组件，可实时监测筒内压力状态，配合外置的加热与控制单元，能够精准调控蒸煮过程的温度、压力、保温时长参数，匹配不同原料、不同制浆工艺的参数控制要求。支撑结构采用三腿式落地支架设计，三条支腿沿筒体周向均匀分布，支腿采用折弯成型的钢结构件，下端为平直支撑面，可直接放置在实验室常规操作台面或配套支架上，安装时无需额外预埋固定，仅需保证支撑面水平即可满足运行稳定性要求，支腿与筒体之间采用环向抱箍连接，可根据实际安装空间微调支腿的固定高度，适配不同操作高度的使用需求。设计过程中重点考虑了实验室场景的操作便利性与安全性，筒体的有效容积适配单次小批量试验的原料投放量，避免原料浪费的同时也能保证试验参数的准确性，顶盖的阀件布局避开了操作侧的开盖空间，防止开关盖过程中磕碰阀件，所有承压连接部位均做了密封面精度处理，保证蒸煮过程中无蒸汽泄漏，压力控制精度可满足制浆试验的工艺容差要求。整体外形尺寸紧凑，占用实验室台面空间小，支腿的外伸跨度经过重心校核，满载浆料蒸煮时不会出现倾翻风险，外接的加热、控制单元可与筒体分离布置，方便根据实验室的现有设备条件灵活搭配，也便于后期对单个组件进行维护更换。
