600升腐蚀性液体承压存储反应罐体

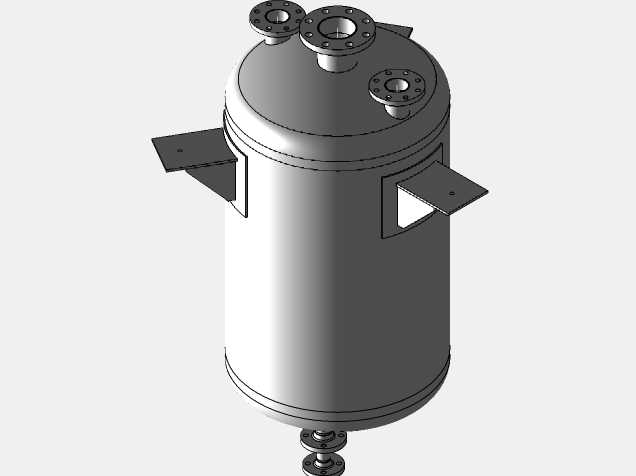

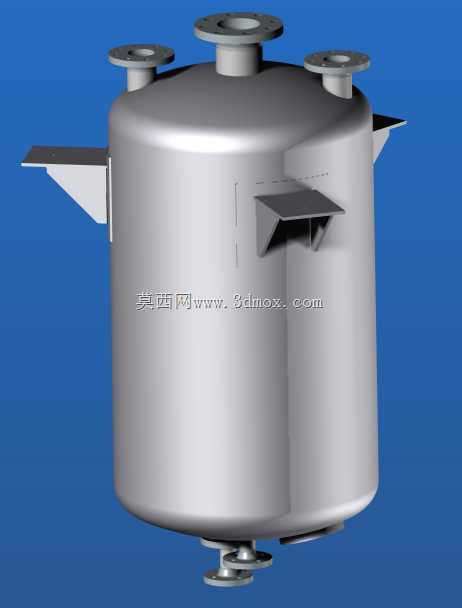

在精细化工、湿法冶金、医药中间体合成这类涉及腐蚀性介质处理的生产场景中，这类600升容积的立式承压罐体是车间配料、暂存、带压反应环节的核心静设备。不同于常压敞口储罐，该罐体整体采用立式圆筒形结构，上下封头为标准椭圆封头构型，相比平封头能更好分散内部压力带来的壁面应力，避免腐蚀性介质长期作用下的应力集中腐蚀风险。罐体顶部设置三个带法兰的接口，居中的大口径法兰可适配搅拌装置安装，满足带搅拌的反应工况需求，两侧对称的小口径法兰可分别作为进料口、排气口或测温测压元件的安装接口，无需额外在罐体壁面开孔，减少了密封泄漏点。罐体侧壁对称分布的板式支耳是安装定位的核心结构，设计时支耳的承载面高度匹配车间常规钢平台的安装梁间距，安装时直接将支耳搭放在平台承重梁上即可完成定位，不需要额外做底部的大型支撑框架，能有效节省车间安装空间。罐体底部设置的底阀接口，可适配放料阀安装，放料时能最大限度排净罐内介质，减少腐蚀性介质残留带来的罐体长期腐蚀。设计这类罐体时，首先要根据介质的腐蚀特性匹配对应的内壁处理工艺，同时要核算不同工作压力下的筒体壁厚，尤其是支耳与筒体焊接的位置，需要做局部的应力补强，避免满料承压时支耳位置出现形变。罐体侧壁预留的凸台结构，可用于安装液位检测元件，方便生产过程中实时监控罐内液位高度，避免进料过满溢出。这类罐体的安装边界需要注意，顶部法兰上方要预留足够的搅拌装置安装与检修空间，底部放料口下方要预留阀门操作与物料接取的空间，支耳的安装平面需要保证水平度偏差在允许范围内，避免罐体倾斜导致的放料不净、搅拌轴偏磨等问题。在实际使用中，这类罐体可承受一定的内部工作压力，满足带压进料、压料的生产需求，相比同容积的卧式储罐，立式结构占地面积更小，适合车间多层布置的生产流程，同时圆筒形的内壁没有清洁死角，方便生产批次切换后的罐体清洗作业，减少不同批次物料交叉污染的风险。
