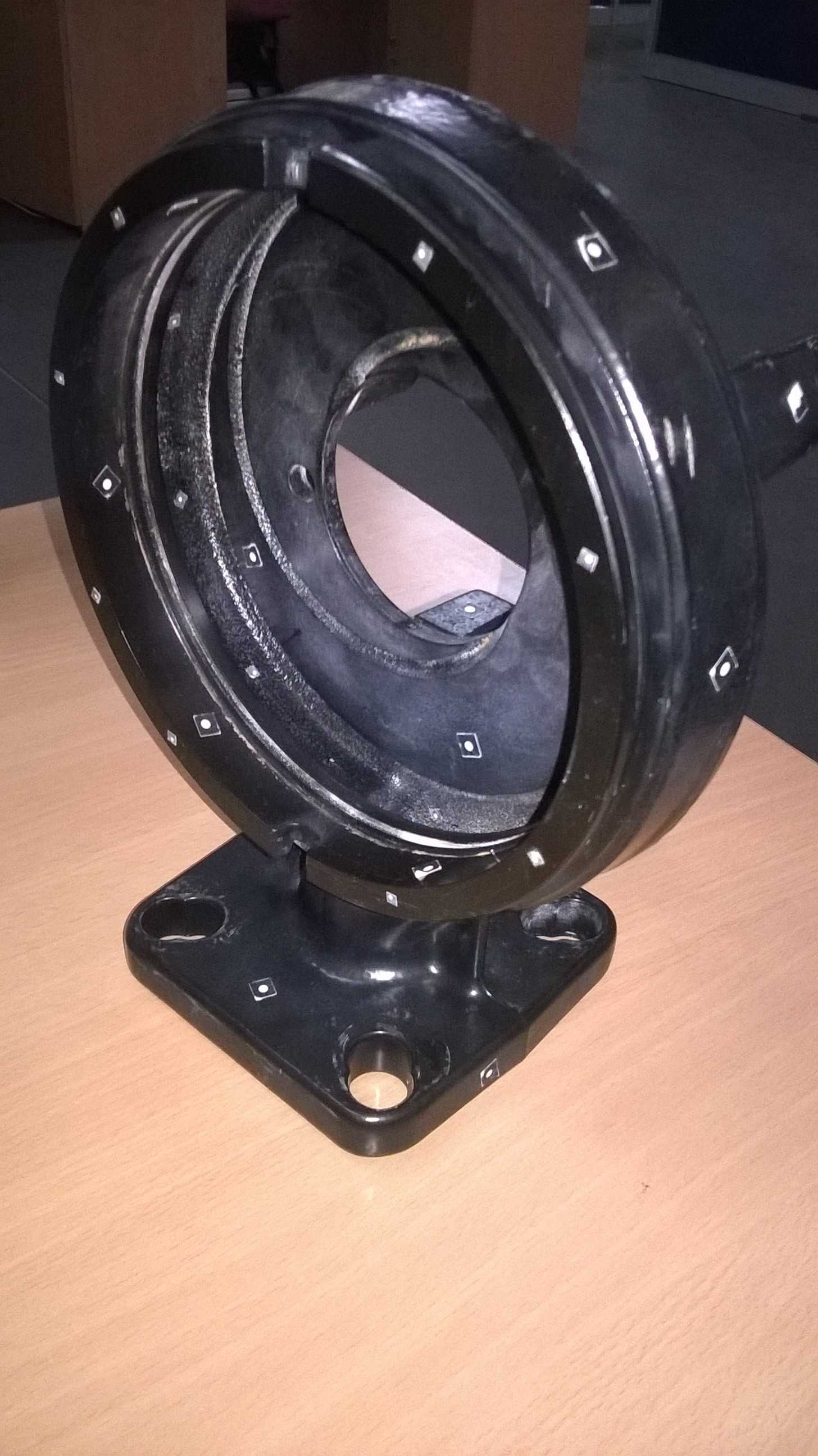

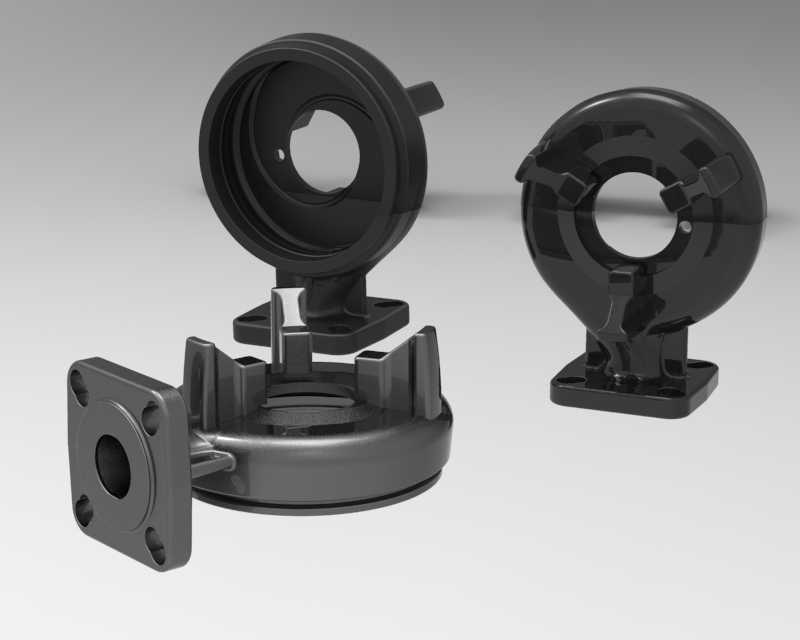

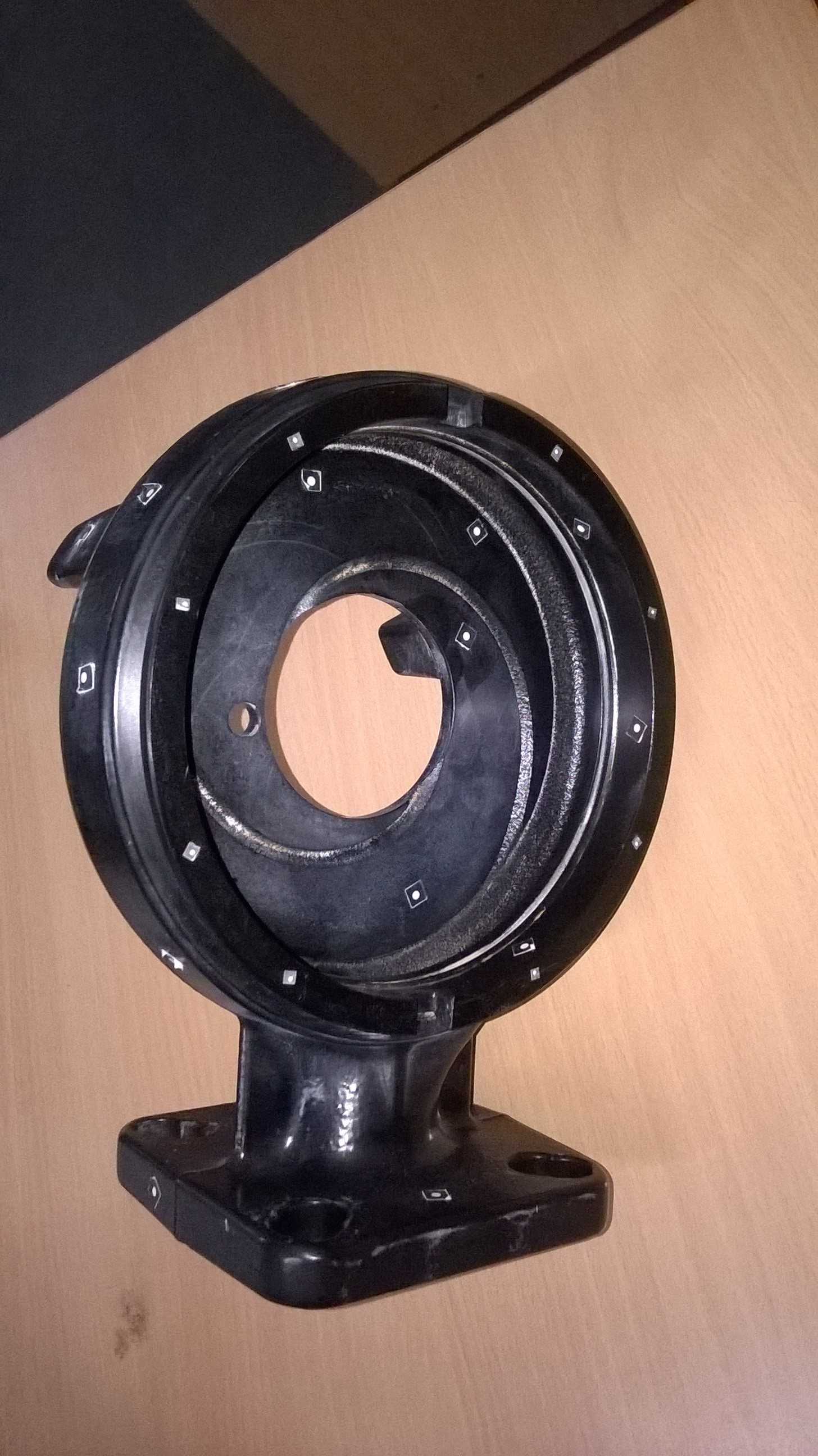

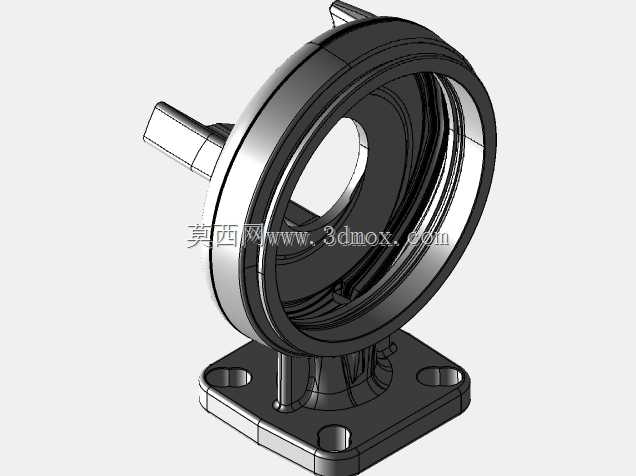

带安装底座侧接法兰式蜗壳泵壳结构

这款泵壳是离心泵类流体输送设备的核心承压壳体部件，日常在民用供水、工业循环水输送、小型化工介质输送、暖通空调水循环等场景中作为泵体的主体承载结构使用，承担着容纳叶轮、构建流体流道、连接管路与安装固定的多重作用。从结构设计来看，整体采用蜗壳式流道构型，流道截面顺着叶轮旋转方向逐步扩大，能够将叶轮甩出的高速流体的动能平稳转化为压力能，减少流道内的水力冲击与紊流损失，提升泵组整体运行效率。壳体一侧设置方形法兰接口，法兰面预留四个对称分布的螺栓过孔，可与进出水管路通过螺栓紧固连接，法兰端面设计有密封槽位，安装时搭配密封垫片即可实现管路接口的静密封，避免输送介质泄漏。壳体底部集成一体式方形安装底座，底座上预留安装固定孔位，可直接通过螺栓将整个泵组固定在混凝土基础或者设备安装机架上，底座与壳体主体之间设置加强筋结构，能够抵消泵组运行时产生的振动载荷，避免长期运行出现壳体连接部位开裂的问题。壳体上部设置轴承座安装位与泵盖连接止口，止口位置采用精加工配合面，可保证泵盖装配后的同轴度，减少叶轮旋转时的径向跳动，上部的凸台结构可用于安装排气螺塞或者压力检测接头，方便调试阶段排出泵腔内部空气，或是运行时监测泵腔出口压力。设计过程中需要重点关注流道内壁的顺滑过渡，避免出现锐角或者台阶结构，防止介质内的杂质在流道内沉积，同时壁厚设计要兼顾承压能力与铸件成型工艺性，壳体不同壁厚位置采用平滑过渡，避免铸造过程中出现缩孔、砂眼等缺陷，安装底座的孔位间距需要匹配常规泵组的安装尺寸标准，保证该泵壳可以适配同规格的标准泵架与动力端部件，侧方法兰的通径尺寸符合对应管路的连接标准，无需额外配置变径接头即可完成管路对接。
