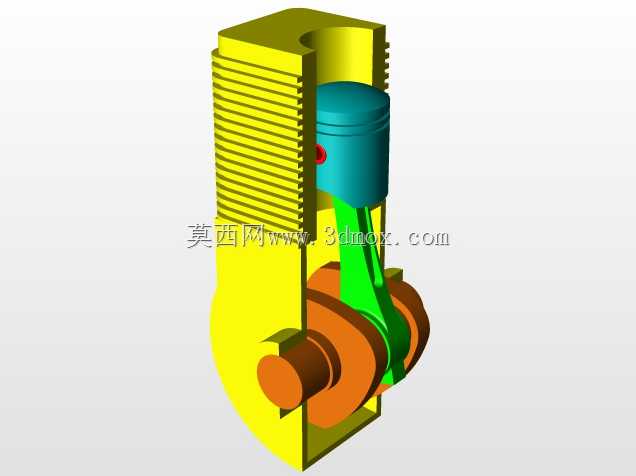

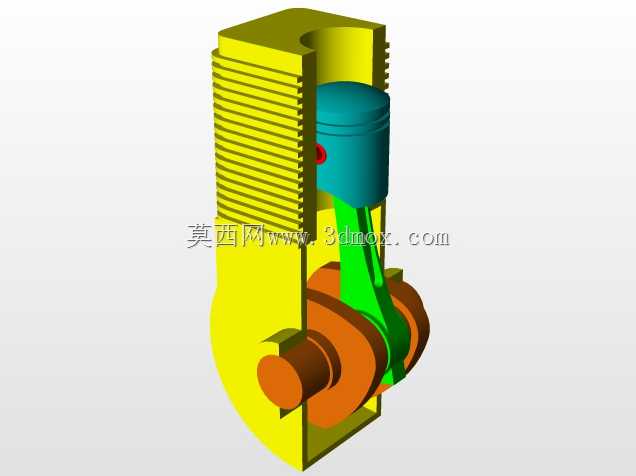

单缸内燃机活塞曲柄连杆剖切结构

这套剖切展示的单缸动力结构，常作为小型通用动力单元应用在园林机械、小型发电机组、农用微耕设备以及入门级教学演示场景中，核心是通过燃油燃烧推动活塞做直线往复运动，再经连杆将力传递给曲轴转化为旋转扭矩输出，为配套设备提供持续动力来源。从结构设计逻辑来看，气缸体外壁布置了密集的散热鳍片，这是风冷式单缸机的典型设计，不需要额外布置水冷套与循环管路，能大幅简化整体结构，降低整机重量与维护成本，鳍片的排布密度、高度都经过热负荷校核，保证持续工作时缸体温度维持在材料许用范围内，避免活塞环过热卡滞。活塞部分采用了裙部导向的结构设计，活塞销孔位置偏置一定距离，能减小活塞换向时对缸壁的敲击噪音，活塞环槽的位置与宽度匹配常规气环、油环的安装尺寸，可直接适配市售标准活塞环配件，降低后期配件更换成本。连杆采用了工字形截面设计，在保证抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小曲轴旋转时的惯性力冲击，大小端的轴瓦安装位预留了标准配合公差，大端采用剖分式结构，方便装配时与曲轴连杆轴颈的对接安装。曲轴为整体式锻造结构，平衡块与曲柄臂一体成型，可抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运转时的振动水平，曲轴输出端预留了键槽与螺纹孔，可直接连接飞轮或者动力输出皮带轮。从安装边界来看，缸体底部的安装法兰面预留了均匀分布的螺栓孔位，可直接固定在设备的机架安装面上，曲轴的轴向定位尺寸、连杆的运动包络都经过干涉校验，全行程运动中活塞、连杆、曲轴不会与缸体内壁、曲轴箱发生运动干涉，剖切展示的结构可清晰看到各部件的配合关系，能帮助设计人员快速理解单缸机的动力传递路径，在做配套设备动力选型、小型动力单元改装设计时，可直接参考各部件的运动间隙、安装定位尺寸，减少前期方案校核的工作量，也可作为机械原理教学的具象化展示模型，让学习者直观理解往复式内燃机的核心工作逻辑。
