油轮型线设计三维建模作品

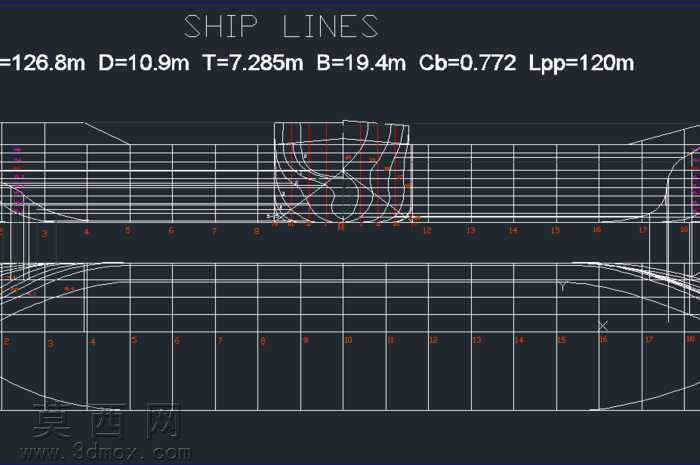

本作品为油轮基础船行计算对应的三维线型建模成果，建模过程围绕油轮核心主尺度参数展开，严格遵循给定的总长126.8m、型深10.9m、设计吃水7.285m、型宽19.4m、方形系数0.772、垂线间长120m的设计指标搭建船体线型框架。建模阶段优先完成船体横剖线、纵剖线、水线三组核心型线的空间定位，通过三维软件的曲线拟合功能反复校验各型线交点的光顺性，避免出现线型拐点、折角等不符合油轮流体力学要求的缺陷，确保船体曲面在后续生成过程中能够平滑过渡，匹配油轮低阻航行的设计需求。在曲面构建环节，采用网格放样的方式逐段生成船体外壳曲面，针对船首、船尾等线型变化剧烈的区域，加密型线控制点的排布密度，通过调整控制点权重优化曲面曲率变化，保证船首破冰与排浪性能、船尾伴流场分布符合油轮的运营特性。建模过程中同步完成船体型值的校验，将各站号对应的半宽值、吃水值与设计参数逐一比对，确保方形系数等核心船型系数与设计值完全吻合，满足船舶静水力计算的精度要求。材质设置上，船体线型展示部分采用深色工程背景搭配高对比度的白色线型、红色标注线，清晰呈现各型线的空间位置与对应尺度标注，便于设计人员快速读取船型参数。整个建模过程以船舶工程设计逻辑为核心，所有线型排布均服务于油轮的载货量、航行稳定性、阻力性能等核心指标，没有冗余的装饰性结构，完整还原了油轮初步设计阶段的型线设计成果，可用于后续的船舶静水力计算、舱容核算、性能仿真等设计环节，为油轮的后续详细设计提供精准的三维线型基础。
