合成压缩机配套双层固定管板中冷换热装置

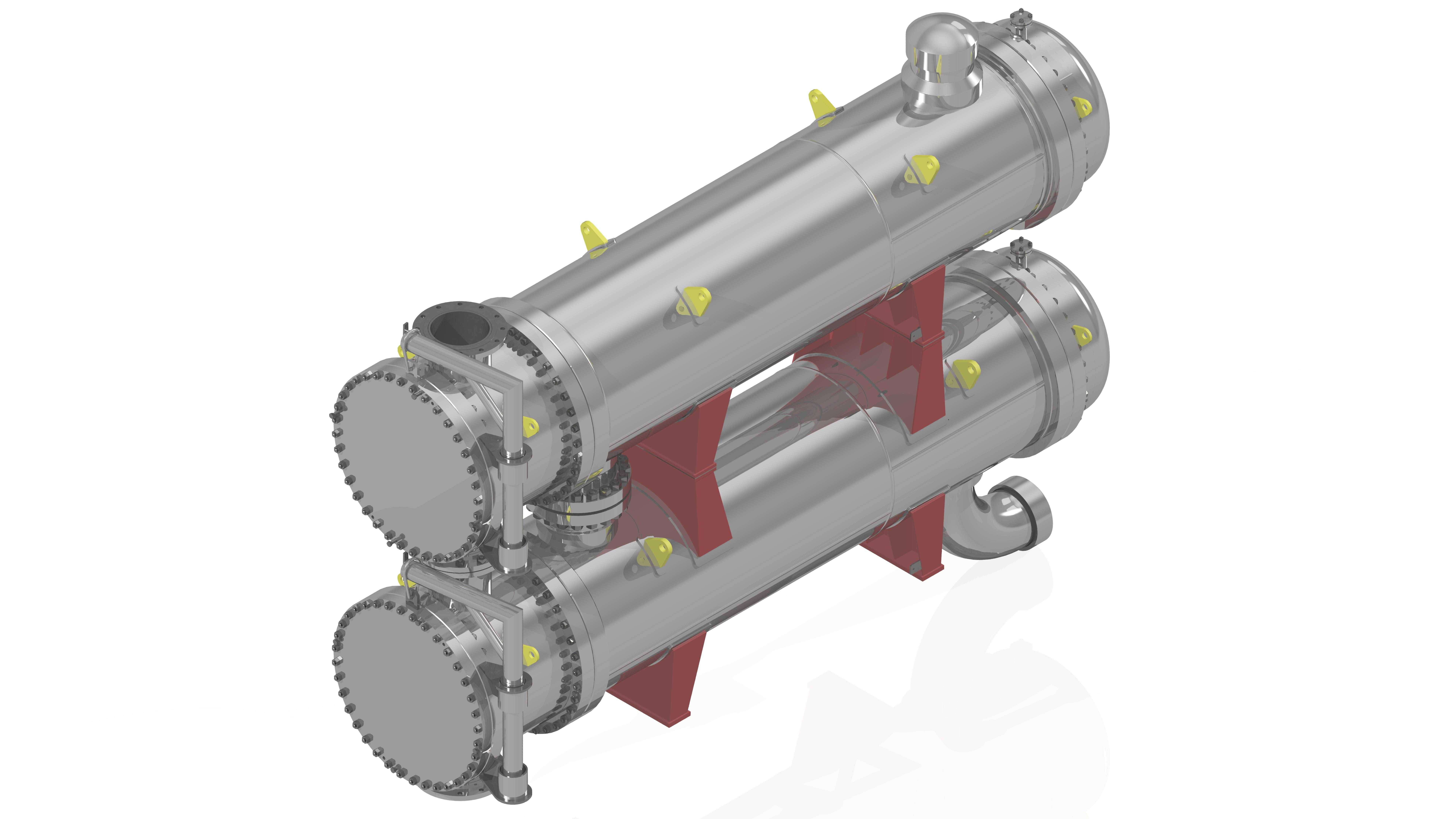

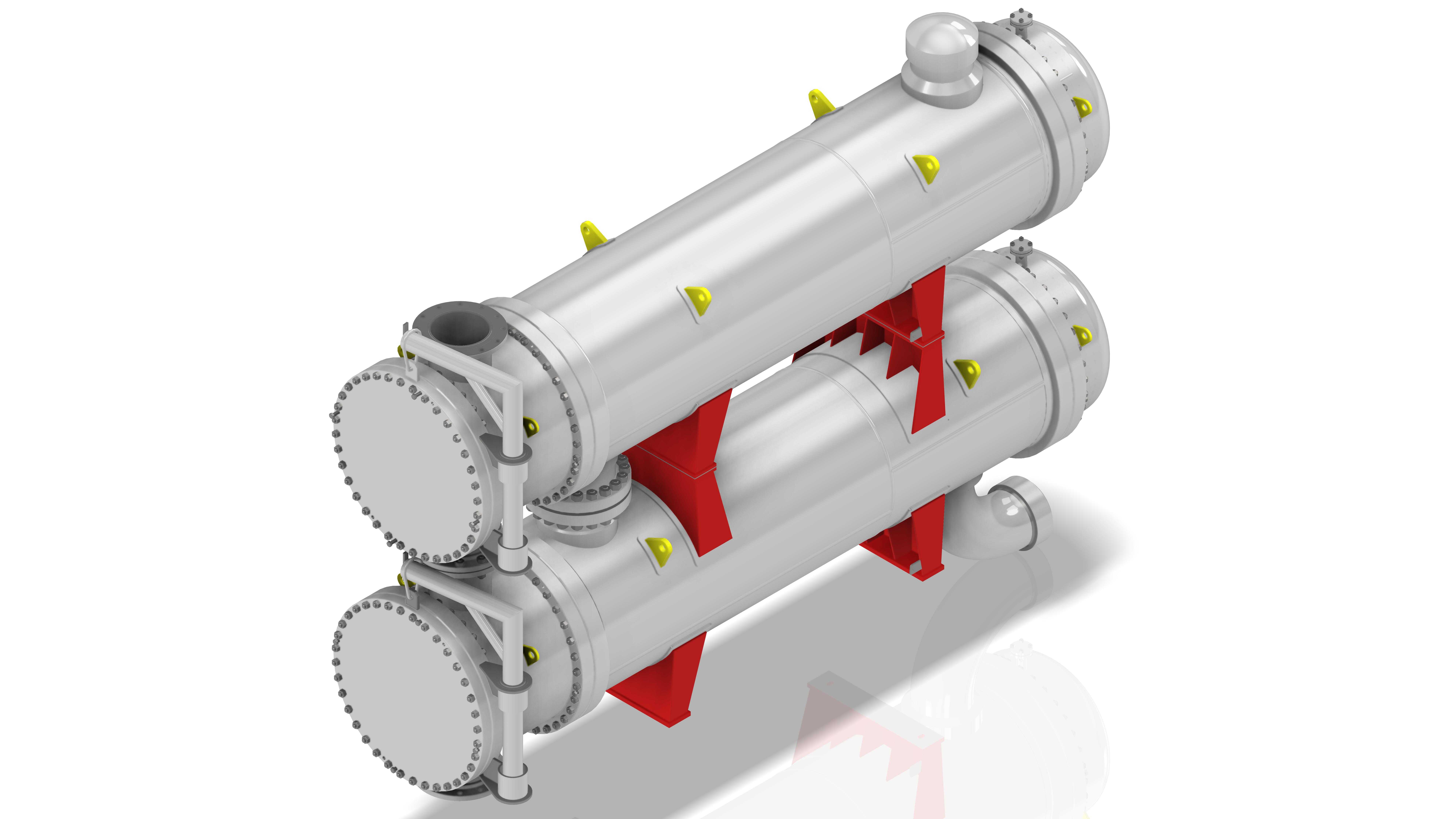

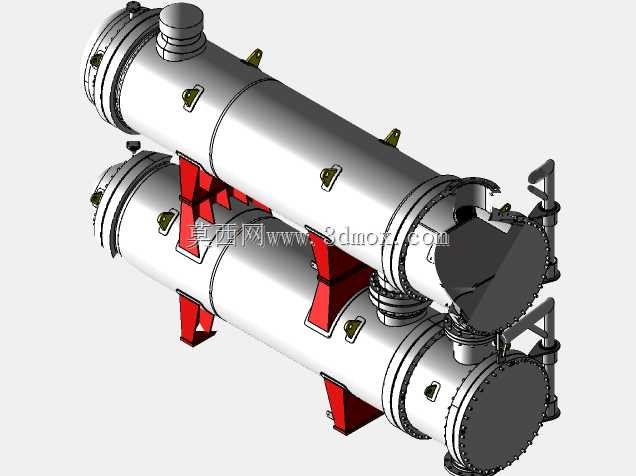

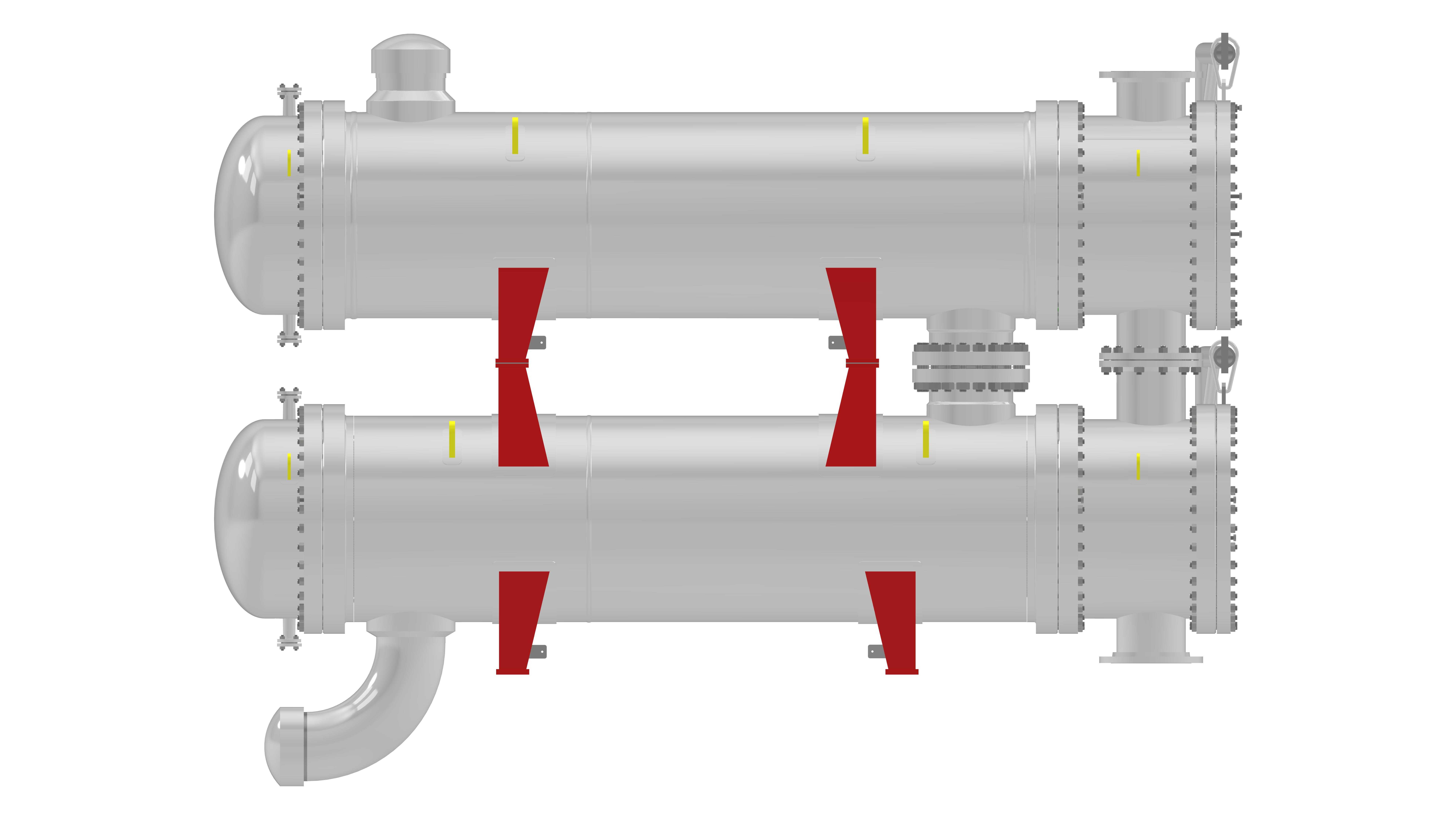

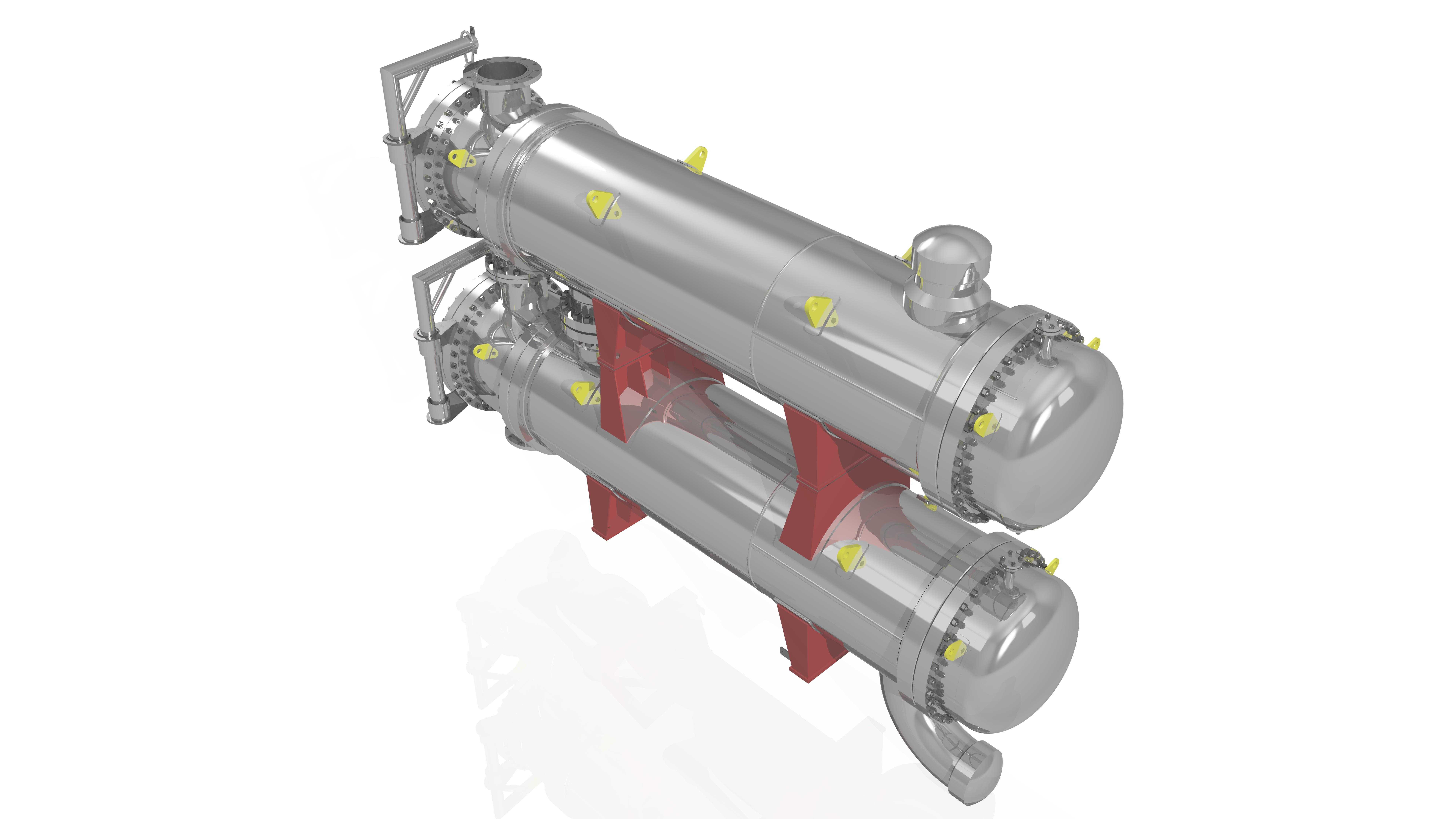

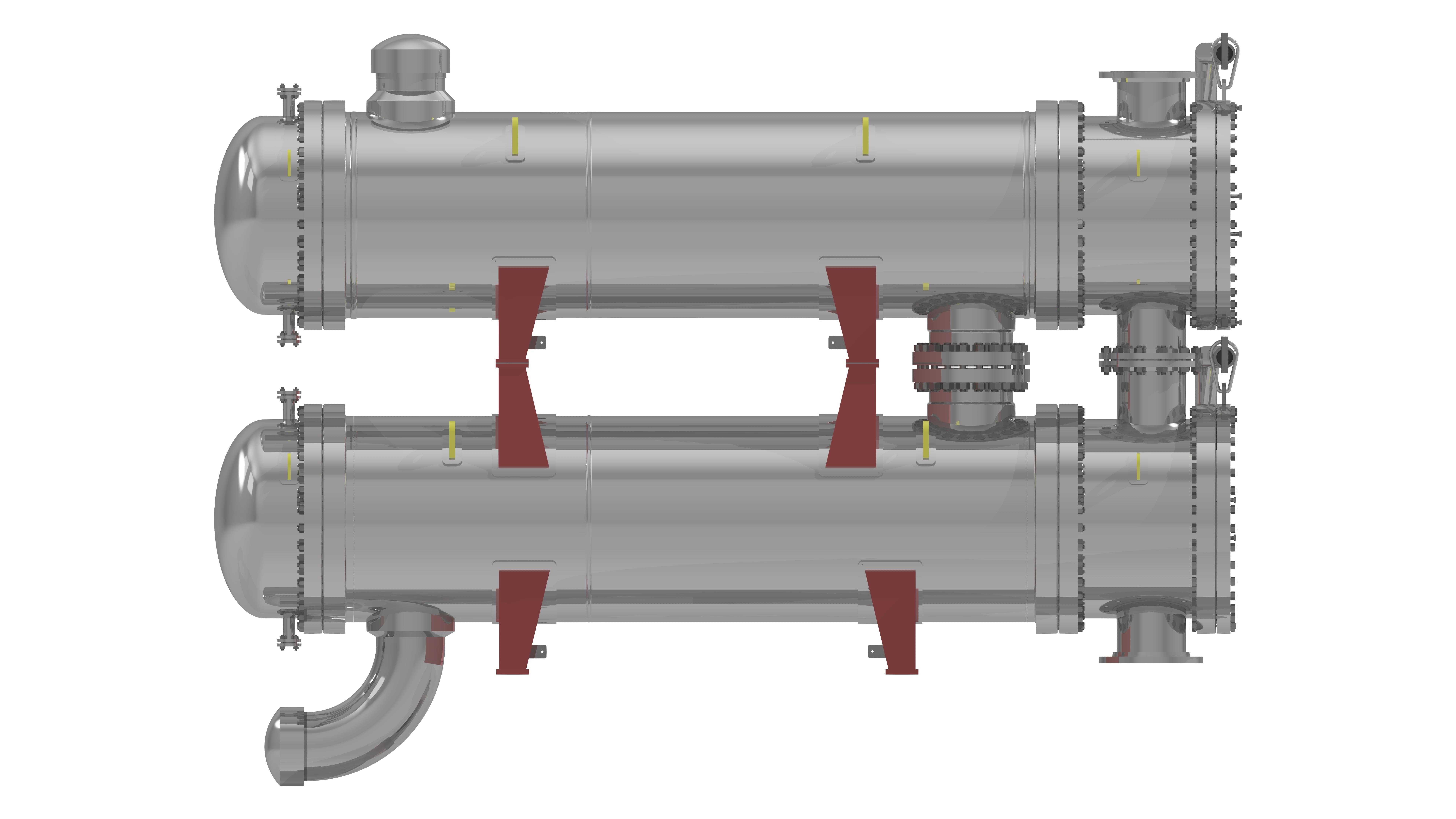

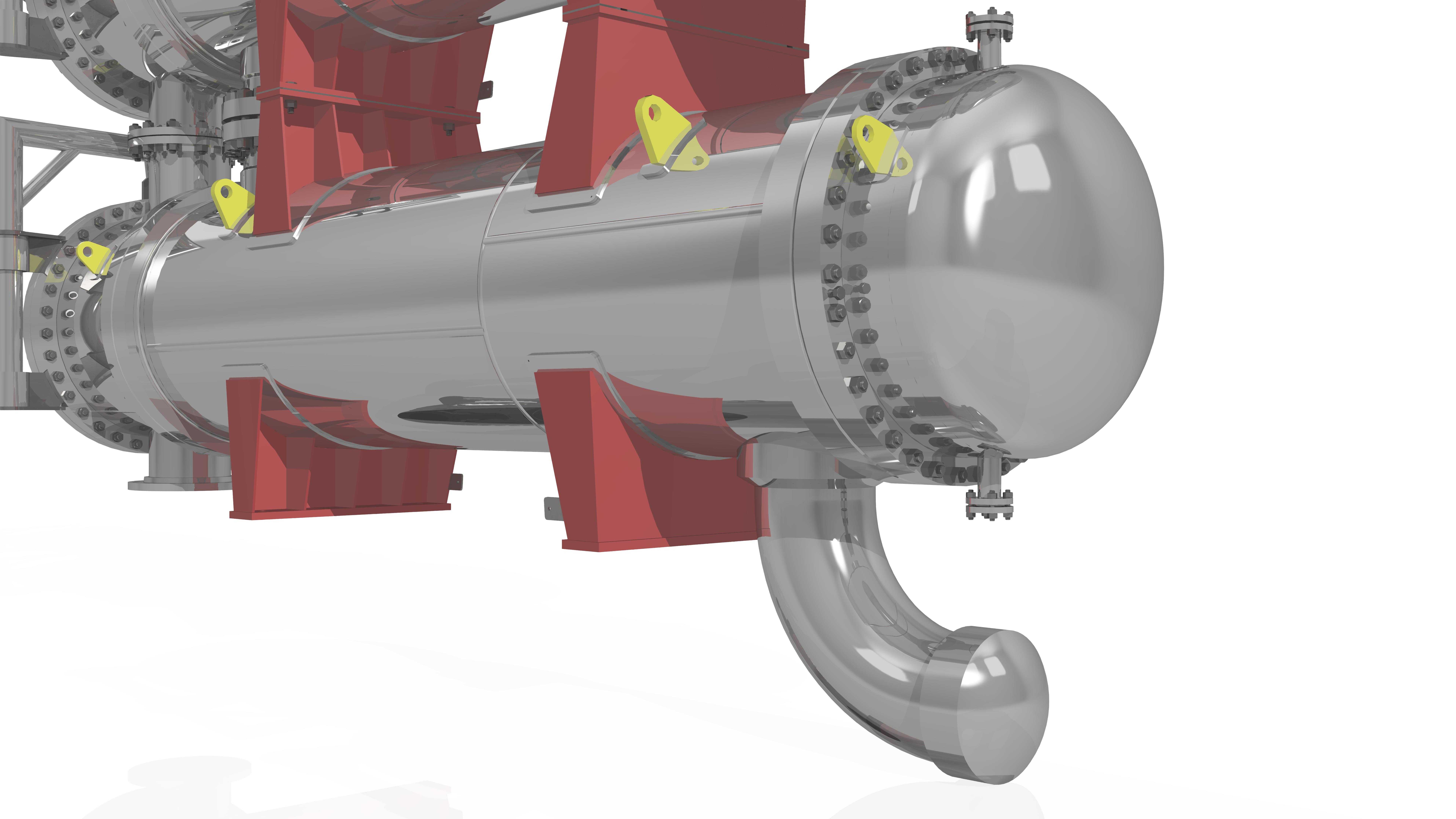

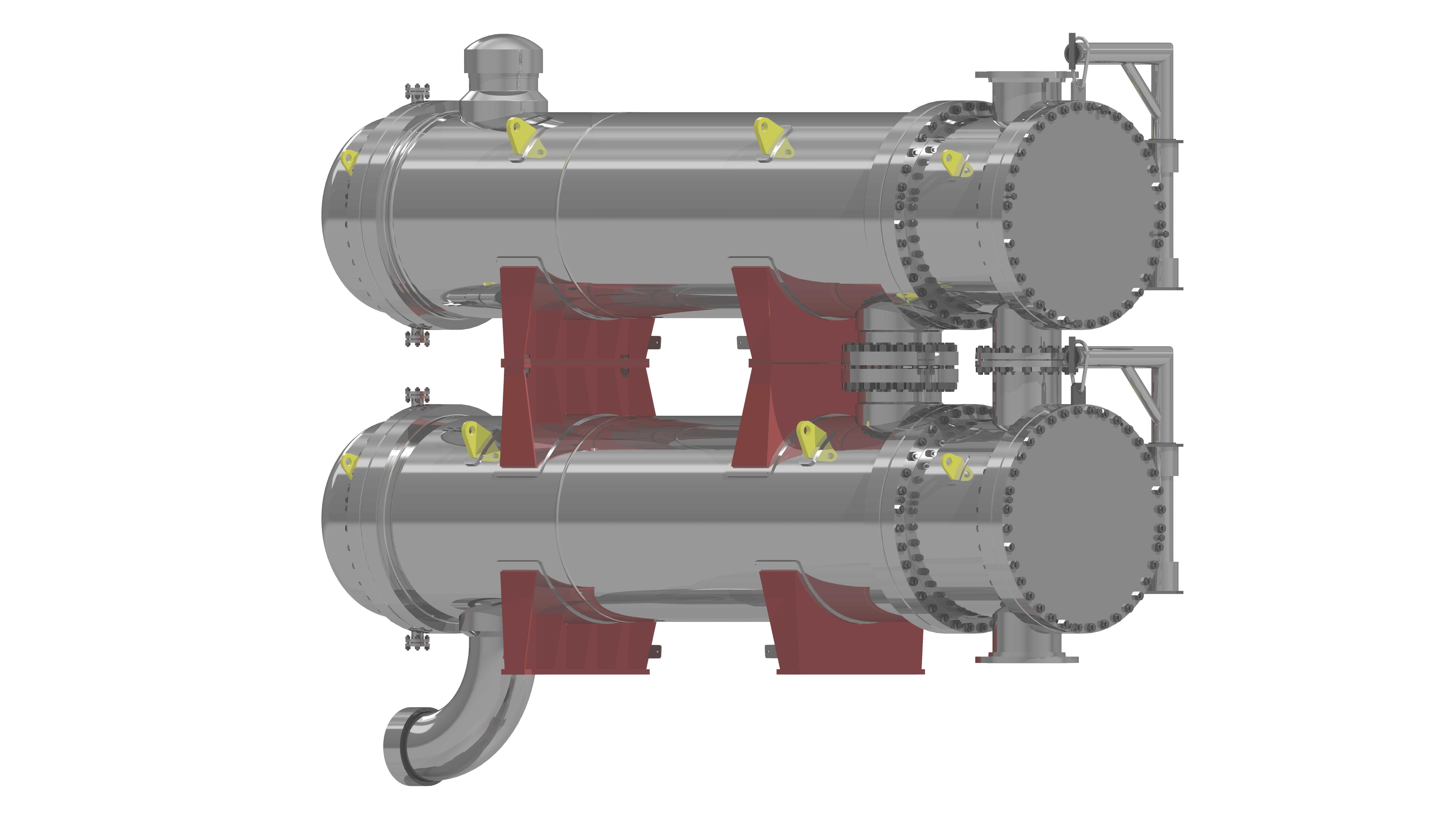

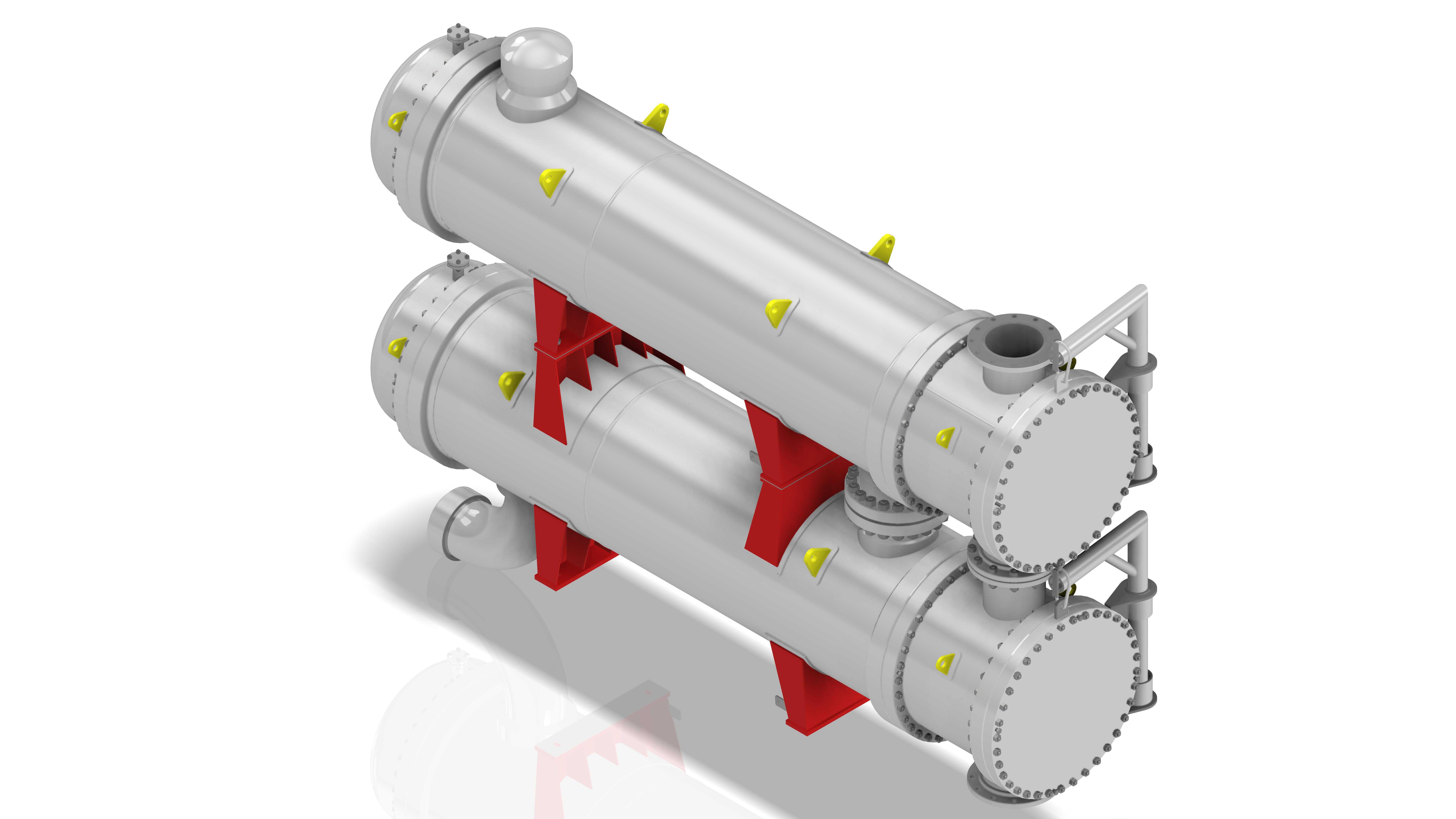

该双层叠装结构的换热装置，主要配套合成压缩机组的级间工艺段使用，承担压缩后高温介质的冷却降温职责，在化工、煤化工等涉及合成反应的生产场景中，是保障压缩机组稳定运行、控制介质进入下一级压缩工况温度的核心配套设备。不同于常规单筒结构的管壳式换热设备，该装置采用上下双筒体串联叠装的布局，在有限的厂区安装空间内拉长了介质换热流道，无需额外扩大单台筒体的直径即可满足大流量介质的换热需求，适配老厂区压缩工段改造时场地边界受限的安装场景。上下筒体之间采用带法兰的连通管路对接，每台筒体独立配置鞍式支撑支座，支座上预留的螺栓安装孔可直接与预制的混凝土基础或钢架平台固定，安装时需注意上下筒体的同轴度偏差控制，避免连通管路处产生额外的装配应力。从结构设计逻辑来看，该装置采用固定管板结构，管板与筒体、换热管之间采用刚性连接，适配冷却介质与工艺介质压差稳定、温差应力在材料许用范围内的工况，管程走冷却循环水，壳程走待冷却的压缩介质，筒壁上预留的多个接口分别对应介质进出口、排气、排液、温度压力检测点位，可直接对接现场的工艺管线与检测仪表。筒体端部采用法兰端盖结构，端盖上均匀布置的紧固螺栓可保证密封性能，后期检修时拆开端盖即可完成换热管的清洗与堵漏作业，无需整体拆解设备。上下两层筒体的支撑鞍座采用对称布置，红色标识的支座位置对应设备的重心分布，可保证设备运行时的稳定性，底部筒体侧方配置的弯管接口为介质的主进出口，对接时需注意管线的支撑，避免接口处承受管线重量带来的额外载荷。设计时充分考虑了现场的安装边界，设备整体的宽度、高度尺寸适配常规压缩工段的管廊布局，侧面预留的操作空间可满足日常巡检、阀门操作的需求，无需额外拓宽操作通道。
