30mm面板安装式玻璃保险丝座结构设计

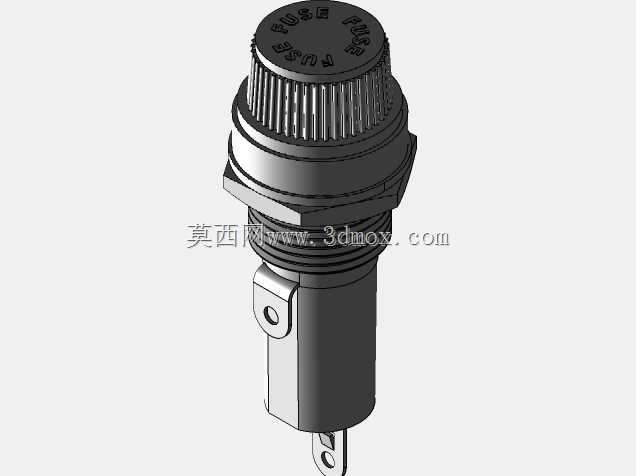

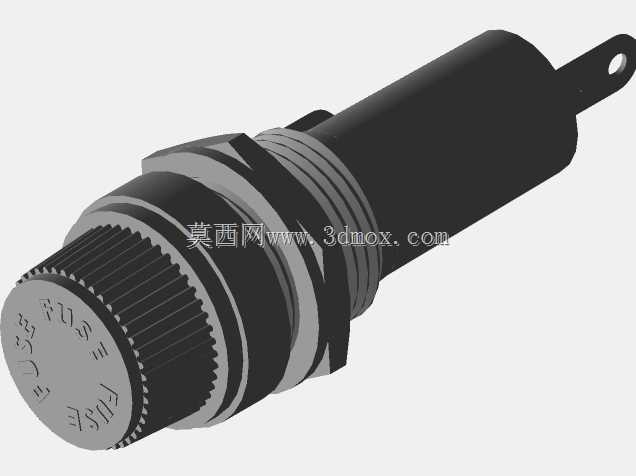

在低压配电、工控柜体、小型机电设备的二次回路保护场景中，面板式保险丝座是实现回路过流保护、便于后期运维更换熔芯的核心配套部件，本次建模还原的30mm规格玻璃保险丝适配座，完全围绕现场安装、运维的实际工程需求展开结构设计。从安装边界来看，该款保险丝座采用面板开孔嵌入式安装逻辑，主体带外螺纹的安装段适配常规柜体面板的开孔尺寸，通过配套的锁紧螺母可将座体牢牢固定在面板预设位置，安装后前端的旋盖外露于面板操作面，尾部的焊接插片端子位于柜体内部侧，方便操作人员在不拆解柜体内部结构的前提下，直接从面板外侧旋开盖帽更换熔断的玻璃保险丝，大幅降低运维排查的操作难度。结构设计上，座体内部设置了适配30mm长度玻璃保险丝的容纳腔，腔体内两端配置弹性导电接触片，当熔芯装入腔体后，旋紧前端带防滑滚花的绝缘盖帽即可让两端接触片牢牢抵住熔芯的金属端帽，保证导电接触的可靠性，避免设备运行过程中因振动出现接触不良、回路断电的问题；前端盖帽表面模压有熔芯规格标识区域，可直观标注适配的保险丝额定电流参数，方便运维人员快速识别回路保护规格，避免错装不符参数的熔芯引发保护失效风险。尾部的单插片接线端子采用标准接插尺寸，可直接适配常规冷压接线端子，无需额外焊接加工即可完成回路接线，适配车间批量装配的作业效率要求；外露的盖帽与座体主体均采用绝缘耐温的工程塑料材质，可满足常规工业场景下的绝缘防护要求，避免操作人员误碰带电部件引发安全隐患，同时滚花设计的盖帽边缘可增大徒手旋转的摩擦力，无需借助额外工具即可完成旋开、拧紧操作，在狭小的设备面板操作空间内也能顺利完成熔芯更换作业。从实际应用场景出发，该款保险丝座可广泛适配小型电源设备、实验测试装置、工控控制盒、小型机电产品的面板安装需求，其结构尺寸完全匹配行业通用的30mm长度玻璃管保险丝，替换兼容性强，建模过程中完整还原了螺纹段的牙距、锁紧螺母的配合间隙、内部接触片的弹性形变空间、插片端子的厚度与开孔尺寸，所有配合公差均按照常规五金配件的量产加工精度设置，可直接用于结构选型验证、安装位干涉检查、配套面板开孔尺寸确认等工程环节，为设备的结构布局设计提供精准的三维参考。
