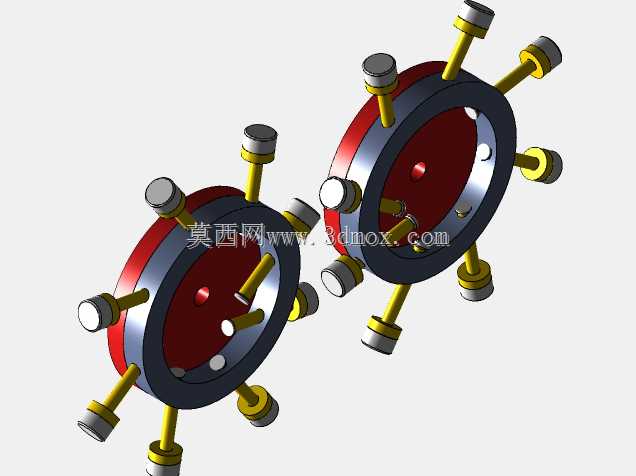

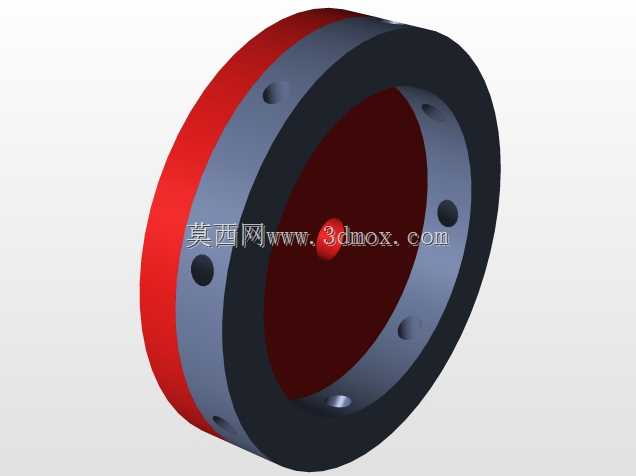

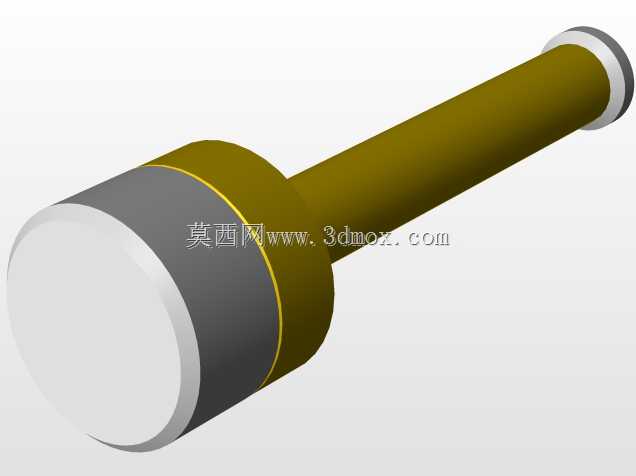

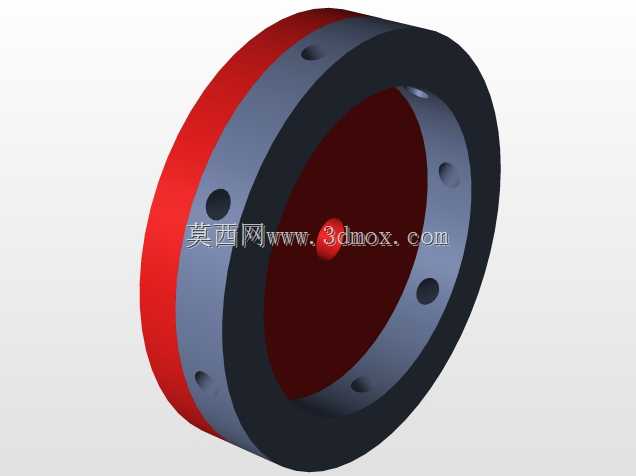

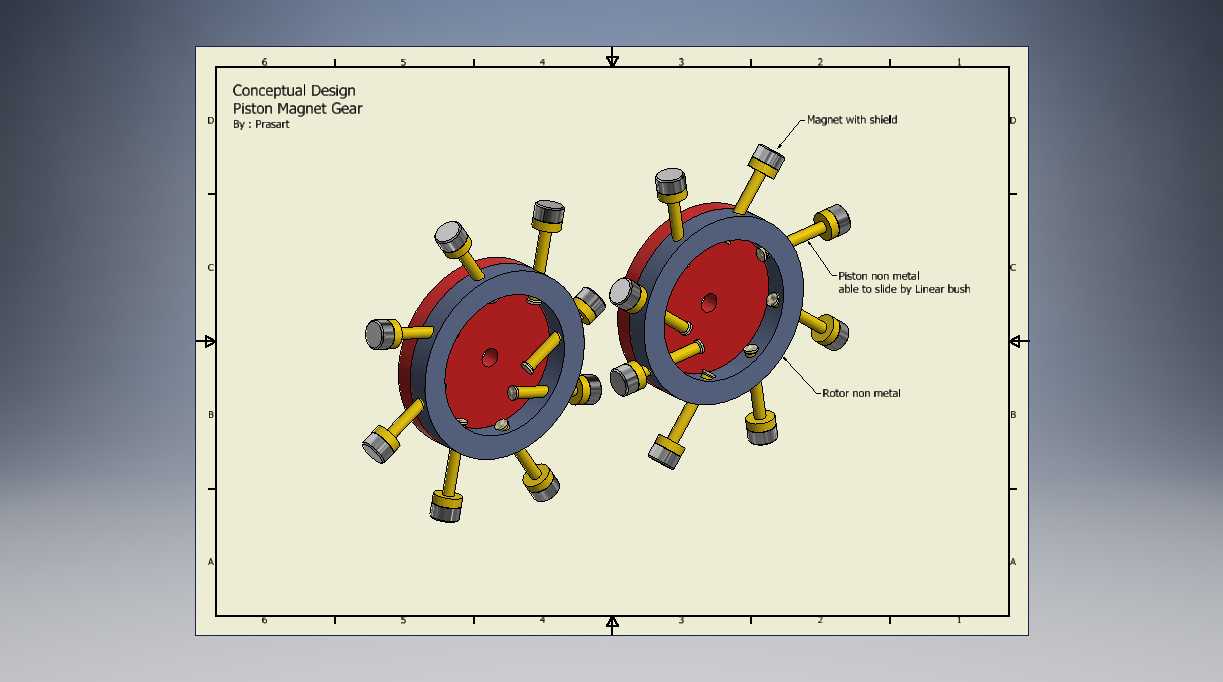

这类磁齿轮结构跳出了传统机械齿轮依靠齿面啮合传递扭矩的固有思路,依托永磁体同极相斥、异极相吸的磁力作用完成动力传递,全程不存在刚性接触摩擦,从根源上规避了传统齿轮长期运行后齿面磨损、疲劳点蚀、润滑失效等常见故障,在对传动洁净度、静音性、免维护周期有较高要求的场景中适配性极强。从结构布局来看,该设计将活塞式的磁钢排布与环形齿轮基体结合,每一组沿环向均匀分布的柱状磁钢单元都对应传统齿轮的一个啮合齿位,磁钢沿基体径向伸出,端部设置的限位结构可避免磁钢受径向磁力作用发生移位,两个配对传动的磁齿轮基体保持同轴平行布置,通过调整两个齿轮的中心距,即可改变磁路耦合的有效面积,进而适配不同扭矩等级的传动需求,这种设计也让安装过程中的对中公差容忍度远高于传统硬啮合齿轮,可降低装配环节的精度控制成本。在实际应用场景中,这类结构可用于洁净车间内的物料输送辊道传动、医疗设备的低速动力传递单元、化工领域的密封腔内外无接触动力传输场景——由于不存在啮合摩擦,运行过程中不会产生金属磨屑污染环境,也不需要定期加注润滑脂,可大幅减少运维工作量。设计过程中需要重点考量磁钢的排布角度与磁路闭合路径,每一组磁钢的极性沿环向交替布置,保证两个齿轮相对的磁钢单元在转动过程中持续产生稳定的切向磁力分量,避免出现传动死点;同时基体采用非导磁的合金材质加工,可减少磁漏,提升磁力的利用效率。从安装边界来看,环形基体的厚度、磁钢的伸出长度都可根据实际安装空间调整,磁钢端部的限位结构外径需小于配对齿轮的磁钢间隙,保证转动过程中不会发生刚性碰撞,两个齿轮的中心距偏差控制在磁钢伸出长度的15%以内时,传动效率可保持在较高水平,不会出现明显的扭矩衰减。不同于传统齿轮需要严格匹配模数、齿数才能完成配对,这类磁齿轮可通过调整磁钢的数量、磁能积等级灵活调整传动比与额定传递扭矩,在小功率、低转速的传动场景中,可替代传统的齿轮副、带传动结构,消除传动间隙带来的传动误差,提升传动过程的平稳性。
- 全部评论(0)
- 模板大小 4.11 MB
- 售价 5金币
- 浏览次数
- 系统要求 Other,Autodesk Inventor,Rendering,Autodesk Inventor
- 软件分类 齿轮
