行星轮系太阳轮固定传动结构

这套行星齿轮传动结构采用太阳轮固定的排布形式，在常规行星减速机构的基础上调整了固定构件，能适配多种需要大传动比、紧凑安装空间的动力传输场景。日常在轻工输送设备的动力端、小型自动化生产线的分度机构、便携起重装置的减速模块里，都能见到这类固定太阳轮的行星结构应用，相比定轴轮系，它能在更小的径向尺寸下实现更高的传动比，同时多行星轮均分载荷的特性，让整套结构能承受更大的扭矩输入，运行时的振动和噪声也能控制在较低水平。

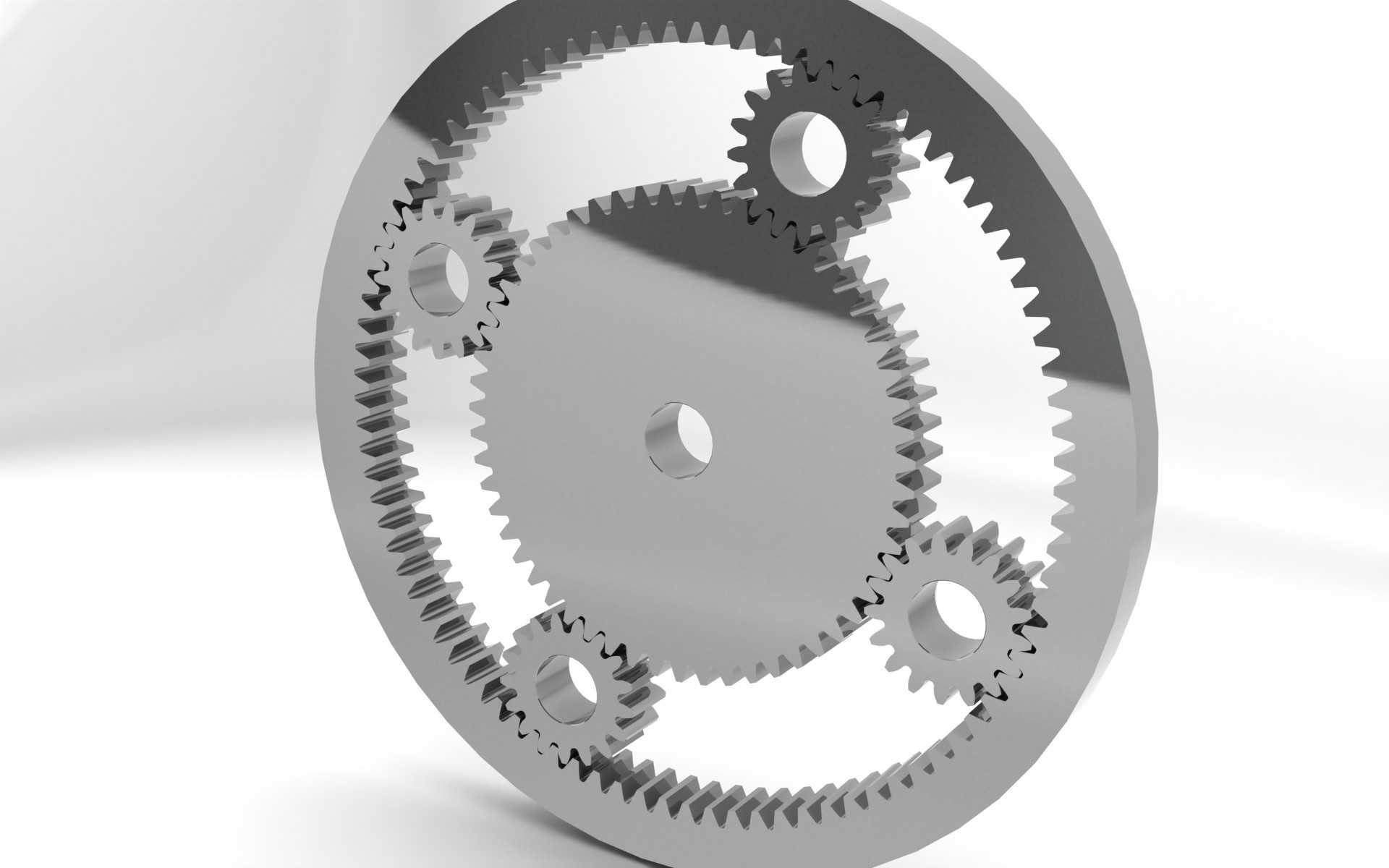

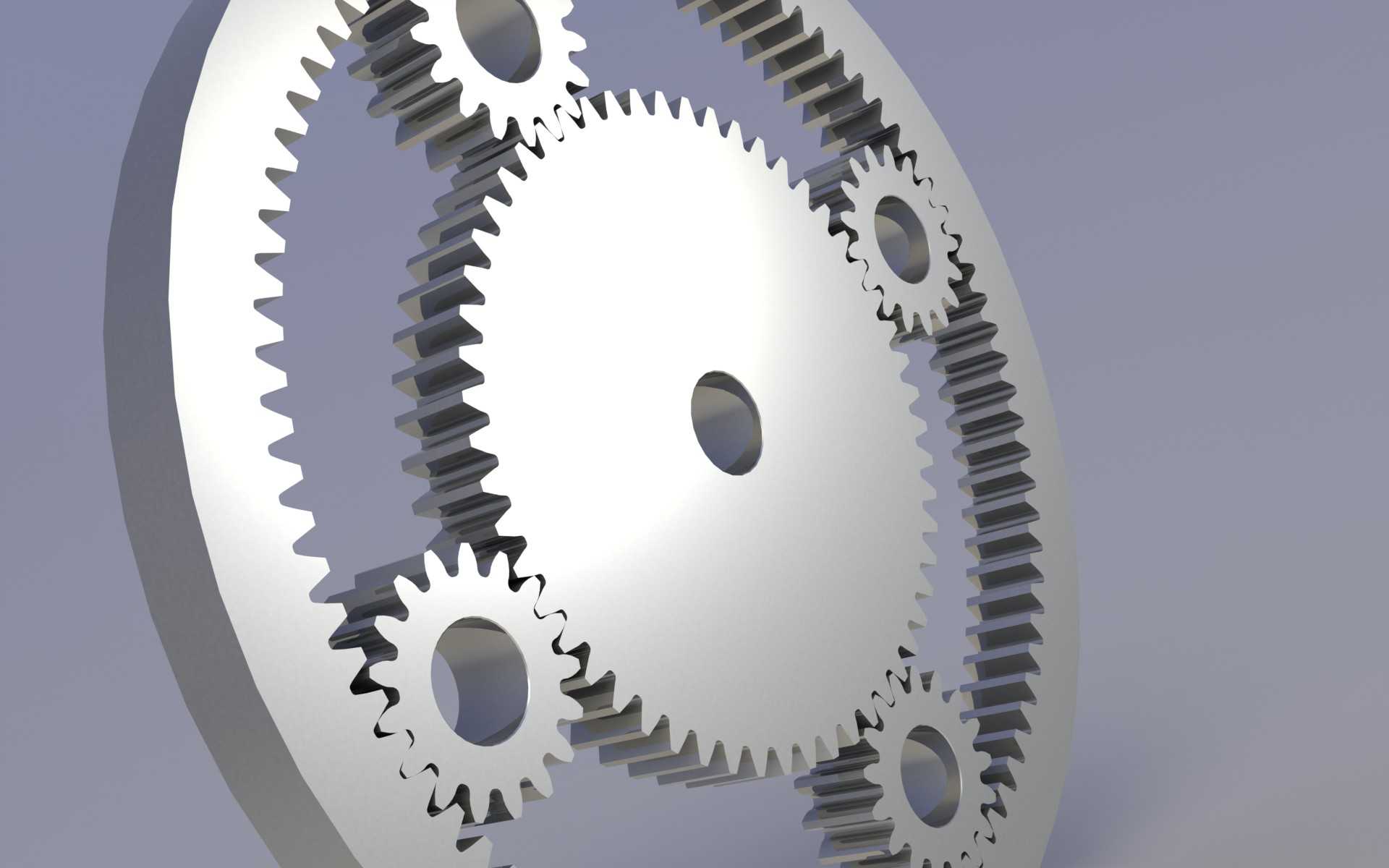

设计这套结构时，首先要明确安装边界的约束：整套轮系的径向尺寸由内齿圈的齿顶圆直径决定，轴向尺寸则受行星轮厚度、两侧支撑挡圈的安装空间限制，太阳轮作为固定构件，中心轴孔需要匹配设备安装基座的定位轴径，轴孔的公差带通常选用H7级，保证和固定轴的过渡配合，避免运行中出现偏摆。行星轮围绕太阳轮周向均布，数量根据额定载荷选择，这套结构采用四个行星轮的排布，相比三个行星轮的方案，每个轮齿承受的啮合力降低约四分之一，能延长轮齿的疲劳寿命，同时周向均布的排布也让运转时的离心力相互抵消，降低高速运转时的动不平衡量。

从功能特性来看，太阳轮固定后，动力从行星架输入时，内齿圈可作为输出端实现减速增扭，若动力从内齿圈输入，行星架输出则能实现反向的增速传动，可根据不同设备的动力匹配需求调整输入输出端。轮齿的齿形采用渐开线圆柱直齿设计，加工难度低，装配时不需要调整轴向错位量，相比斜齿行星结构，直齿方案没有轴向分力，两侧的支撑结构不需要额外设置推力轴承，能进一步压缩轴向安装空间，适合安装空间受限的小型设备。啮合侧隙的控制是设计时的重点，太阳轮和行星轮、行星轮和内齿圈的侧隙需要控制在0.02-0.05mm之间，侧隙过大会导致正反转切换时出现冲击，侧隙过小则会在热胀状态下出现卡齿，加工时需要严格控制各齿轮的齿厚偏差，以及行星架上行星轮轴孔的位置度公差，保证四个行星轮都能同时和太阳轮、内齿圈顺畅啮合，避免出现个别轮齿过载的情况。

实际应用中，这类结构的安装需要注意行星架的支撑刚度，行星架作为动力输入或输出的构件，两端的轴承支撑跨距要合理，避免悬臂过长导致行星轮偏斜，造成轮齿偏载磨损。内齿圈通常和设备的外壳集成设计，既作为传动构件，也作为轮系的防护壳体，能减少额外的外壳零件，进一步压缩整体体积。日常维护时只需要定期在轮齿啮合处涂抹润滑脂，就能保证长期稳定运行，不需要频繁拆解调整，适合在免维护周期要求较长的设备上使用。
