VCB150A断路器用接触指结构设计

该接触指为真空断路器核心导电接触部件，主要应用于10kV等级户内高压真空断路器的主回路导电连接环节，承担断路器合闸状态下的额定电流导通、分闸过程中的短时电弧耐受功能，直接决定断路器的载流稳定性与分断可靠性。从实际工况来看，这类接触指多安装在断路器极柱内部的动端导电座与静触头之间，合闸时依靠自身弹性形变提供稳定接触压力，保证大电流通过时接触电阻处于合格区间，避免长期运行出现局部过热烧蚀问题。

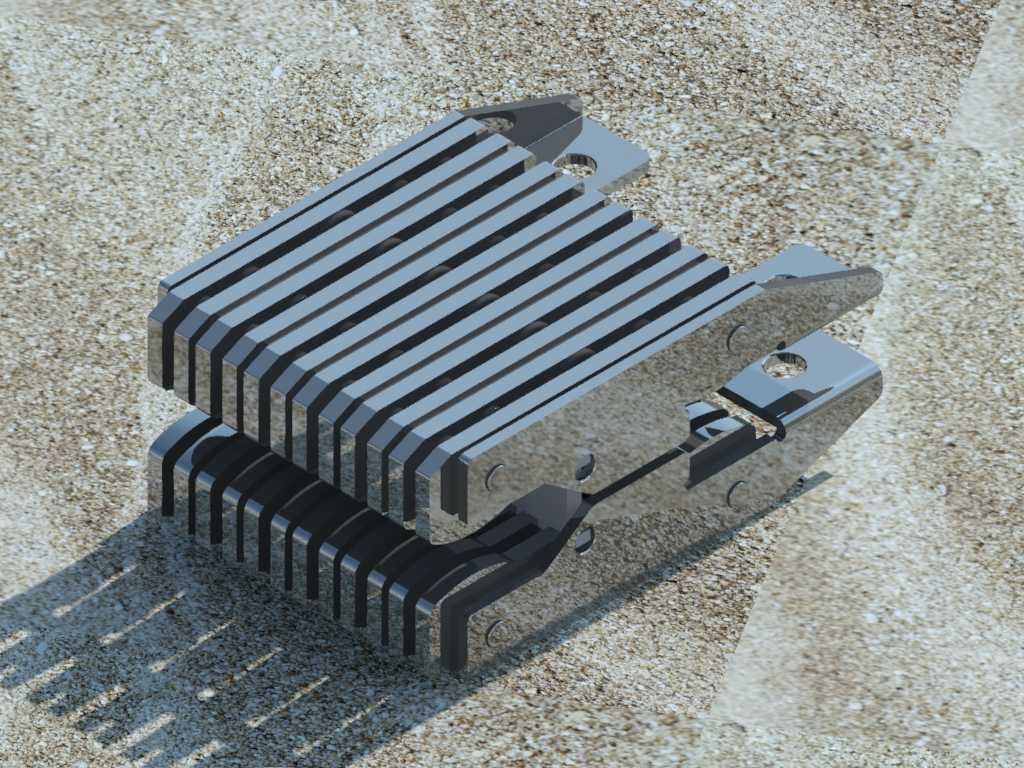

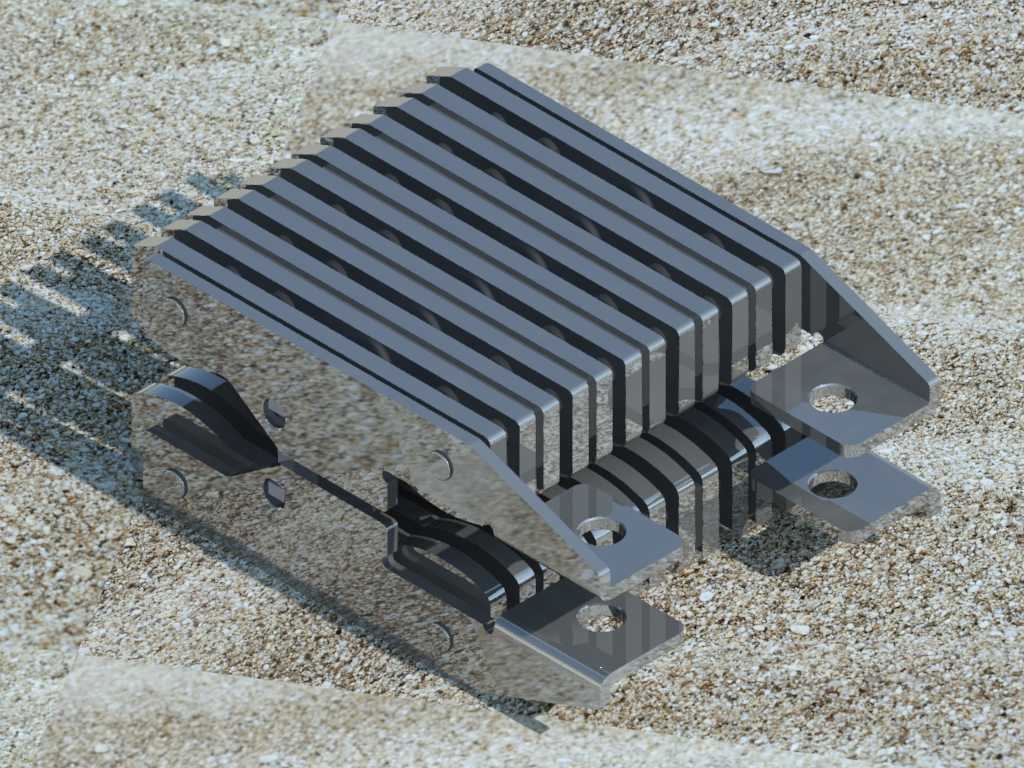

结构设计上采用多片叠装的片状触头组合形式，每片接触指都经过独立的冲压成型与热处理工艺，保证单片具备均匀的弹性模量，叠装后整体接触压力分布均匀，不会出现局部压力过大导致的磨损加剧或是压力不足引发的接触不良。接触指的接触端采用圆弧过渡的接触面设计，与静触头的配合面为线接触转面接触的形式，合闸过程中能自动适配静触头的位置偏差，抵消加工与装配带来的同轴度误差，降低合闸卡滞的概率。安装端设置有定位销孔与固定卡槽，可直接卡装在导电座的安装槽内，配合压紧弹簧实现快速装配，不需要额外的焊接或是粘接工序，后期维护更换单片触指时操作便捷。

外形尺寸方面，该接触指叠装后的整体宽度适配150A额定电流对应的导电截面要求，单片厚度经过载流密度核算，保证额定电流下的温升符合高压电器的相关标准，安装边界预留了足够的绝缘间隙，与极柱内壁的环氧绝缘件之间保持足够的爬电距离，避免运行中出现绝缘击穿问题。接触指的表面做了镀银处理，既降低了接触电阻，也提升了表面的抗氧化能力，延长部件的使用寿命。在建模过程中，每片触指的折弯角度、叠装间隙都按照实际装配公差进行还原，弹性形变的行程范围也做了对应模拟，可直接用于断路器的导电回路装配干涉检查、分合闸动作仿真验证，也能作为同类接触指产品改型设计的参考基础，帮助结构工程师快速完成导电部件的方案迭代，减少实物试装的验证周期。
