带安装法兰的柱塞式终端限位开关

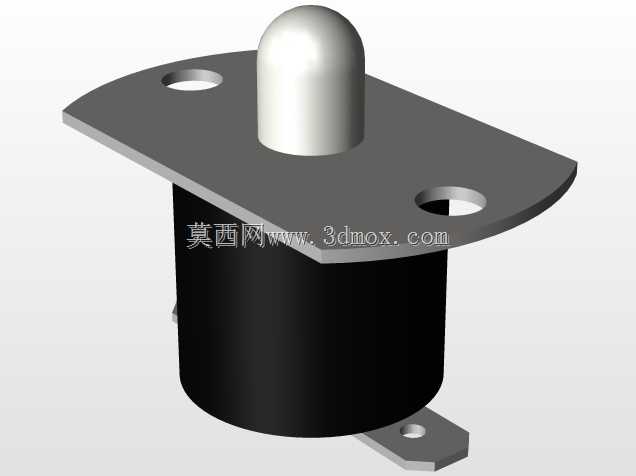

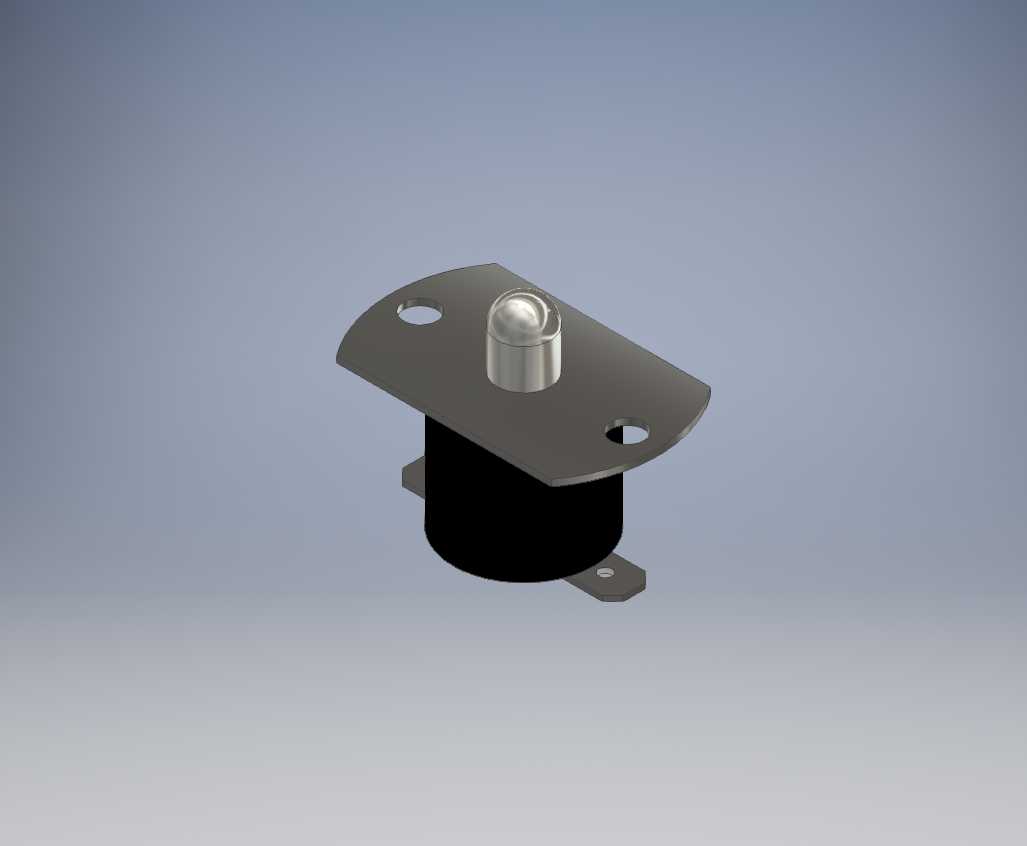

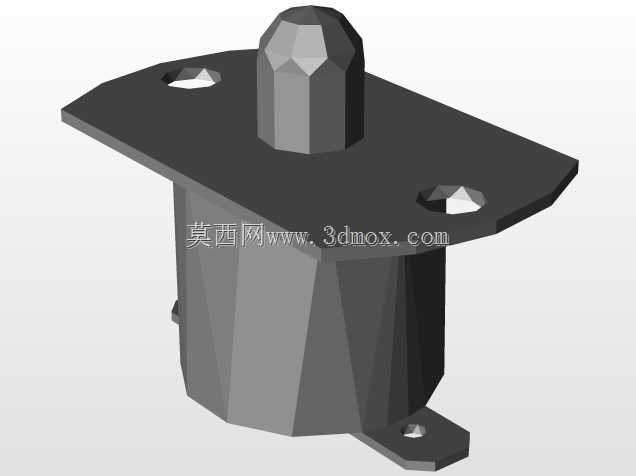

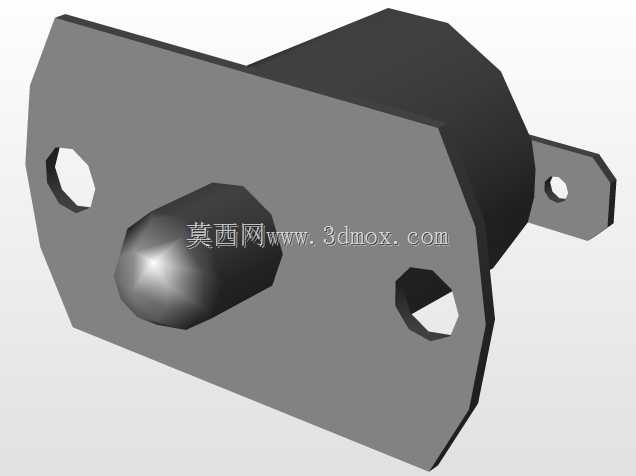

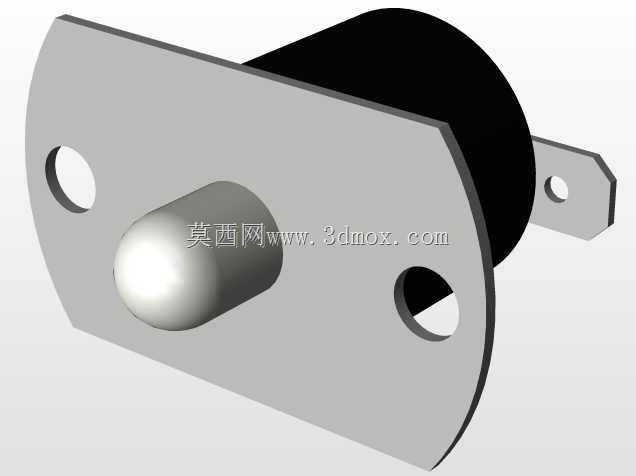

这款柱塞式终端开关，常被布置在自动化产线的直线运动模组行程末端、工装夹具的开合极限位置、小型输送设备的物料到位检测点位，也会在非标设备的安全防护门联锁、执行件过行程保护场景中承担信号触发作用，属于设备电控系统里最基础也最不可或缺的检测触发元件。从结构设计来看，顶部的半球形柱塞触发端做了圆弧过渡处理，能避免执行件触碰时出现卡滞、刮蹭的问题，柱塞与主体外壳之间预留了合理的配合间隙，既保证柱塞按压回弹顺畅，也能阻挡日常工况下的细小粉尘进入内部触点结构；主体下部的圆柱腔体用来容纳内部的触点组件与复位弹簧，上部的异形安装法兰做了切边处理，两个对称的安装孔位适配M3规格的固定螺丝，安装时不需要额外做定位避让，法兰下方伸出的小型接地固定脚，能在安装时直接连接设备接地端，省去额外布置接地点的麻烦。做结构布局时需要注意，这款开关的安装边界要预留足够的操作空间，法兰上方要留出至少10mm的柱塞活动行程，圆柱主体部分的径向要预留3mm以上的散热与走线空间，避免周边结构件挤压开关本体导致柱塞卡滞；触发端的对向执行件要做平面接触设计，不要用尖锐边角直接撞击柱塞头，防止长期使用后柱塞头出现磨损凹陷，影响触发精度。实际选型搭配时，这款开关适合用在触发频率不超过每分钟60次的中低速工况，内部触点的通断容量适配常规DC24V的工控信号回路，不需要额外搭配中间继电器就能直接接入PLC的输入端口；安装时优先采用法兰面贴合设备安装板的固定方式，不要采用侧面夹持的固定方法，避免长期受振后开关出现移位，导致触发位置偏移。建模过程中还原了开关各部件的配合公差，柱塞的回弹行程、安装孔的位置度、法兰的厚度都按照实物的实际尺寸做了等比例复刻，导入装配体时可以直接匹配安装孔位，不需要额外调整尺寸，能直接用于设备的干涉检查、安装模拟以及BOM清单统计，在做设备布局时可以直接调用，快速完成检测元件的点位布置，减少重复建模的工作量。
