立式法兰接口工业消声装置结构设计

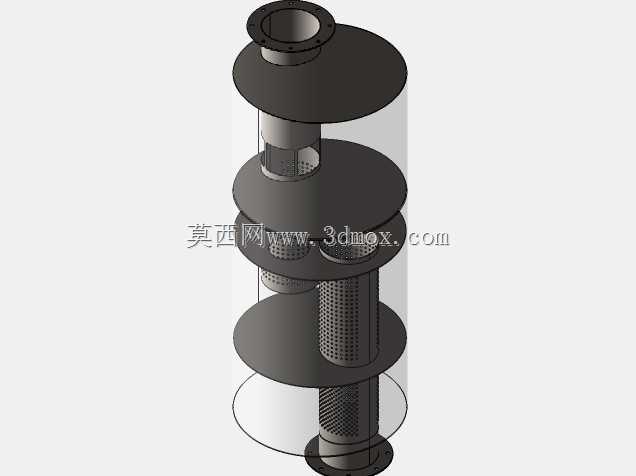

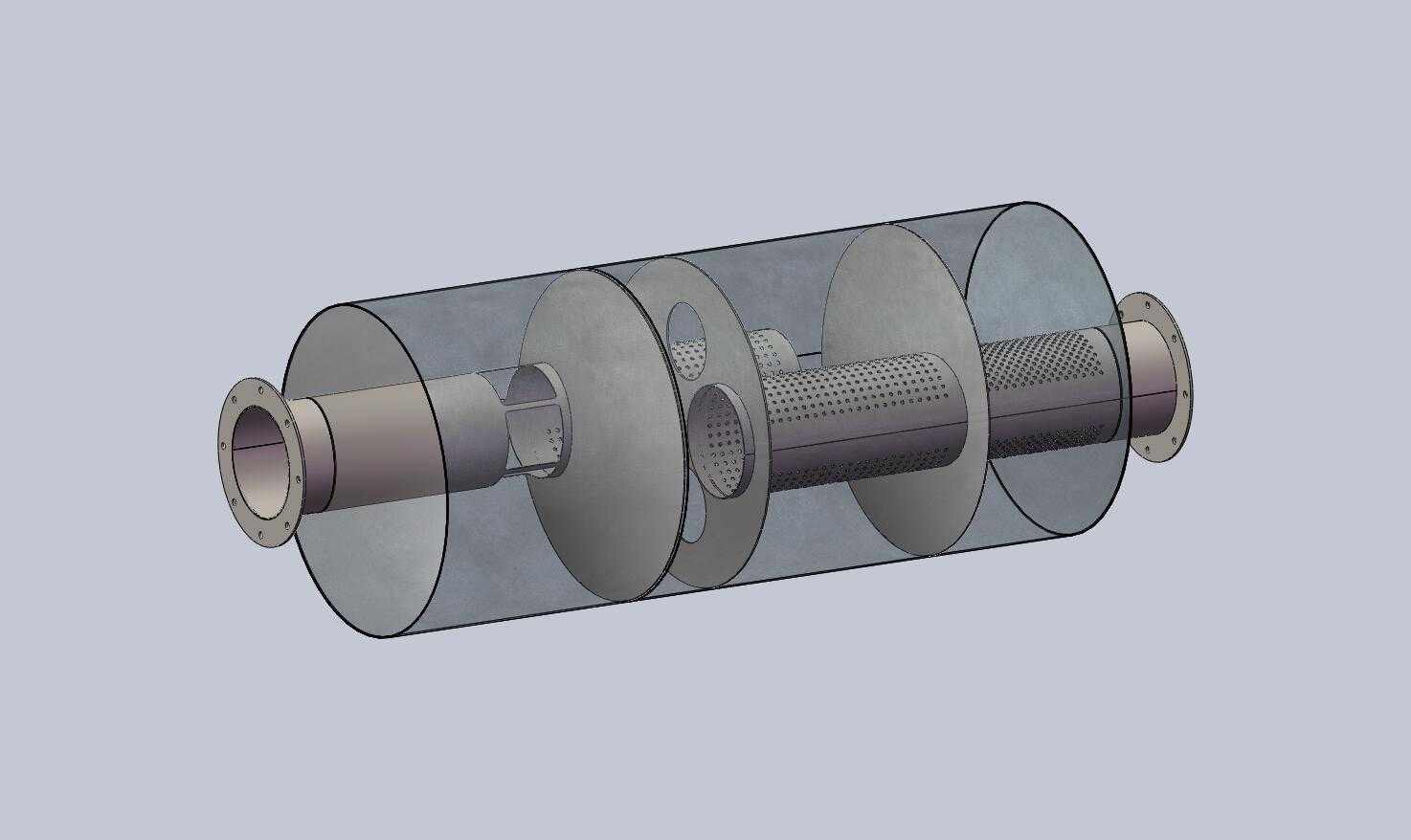

这款立式消声装置主要面向工业气动系统、内燃机排气段、中小型风机出风口的噪声治理场景，在车间动力管线、柴油发电机组配套、通风系统末端等工况下，能够有效削减气流脉动产生的中低频噪声，避免作业场所噪声超出职业健康限值要求。从结构设计逻辑来看，整体采用立式圆柱罐体布局，顶部设置带螺栓孔的对接法兰，可直接与对应通径的排气管道法兰配对安装，无需额外加装变径接头，安装时仅需匹配法兰螺栓孔位、保证密封垫片压合均匀即可完成固定，罐体底部预留的支撑结构可直接架设在配套支架或设备顶面，整体安装边界规整，不会占用过多横向安装空间，适合管线排布紧凑的动力车间场景。不同于常规阻性消声结构仅靠吸音材料填充的设计，这款装置在罐体内部做了分段式腔室划分，气流从顶部法兰入口进入后，会先经过扩容腔完成第一次流速压降，削减气流高速喷射带来的高频尖啸噪声，随后气流进入带穿孔板的阻性段，穿孔板的开孔率经过匹配计算，既不会造成过大的排气背压影响上游设备动力输出，又能让气流均匀分散接触内部填充的吸音介质，将气流脉动的能量逐步耗散，最后经过底部的导流结构从出口平缓排出，整个流道设计避免了直角转弯带来的局部阻力损失，在保证消声量的前提下尽可能降低压损，不会造成上游设备排气不畅、功率损耗超标的问题。外形上罐体采用直筒加椭圆顶的结构，焊缝位置沿罐体轴向与环向布置，加工时可采用卷板焊接后做气密性测试的工艺，顶部法兰与罐体连接位置做了加强翻边，能够承受管道运行时的振动载荷，避免长期运行后焊缝开裂。在实际选型适配时，可直接根据对接管道的通径匹配顶部法兰规格，罐体的有效容积对应额定处理风量，不需要额外做结构修改就能适配多数常规排气降噪需求，建模时对内部腔室的隔板位置、穿孔板的开孔排布都做了完整还原，结构设计人员可以直接参考该模型调整腔室容积、吸音层厚度，来适配不同噪声频谱、不同风量的工况需求，也可基于该结构修改进出口位置，适配侧向进出风的安装场景。
