框架式翅片电对流加热装置结构设计

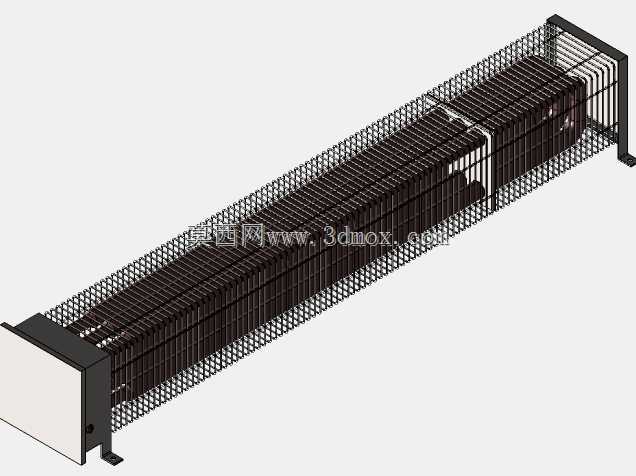

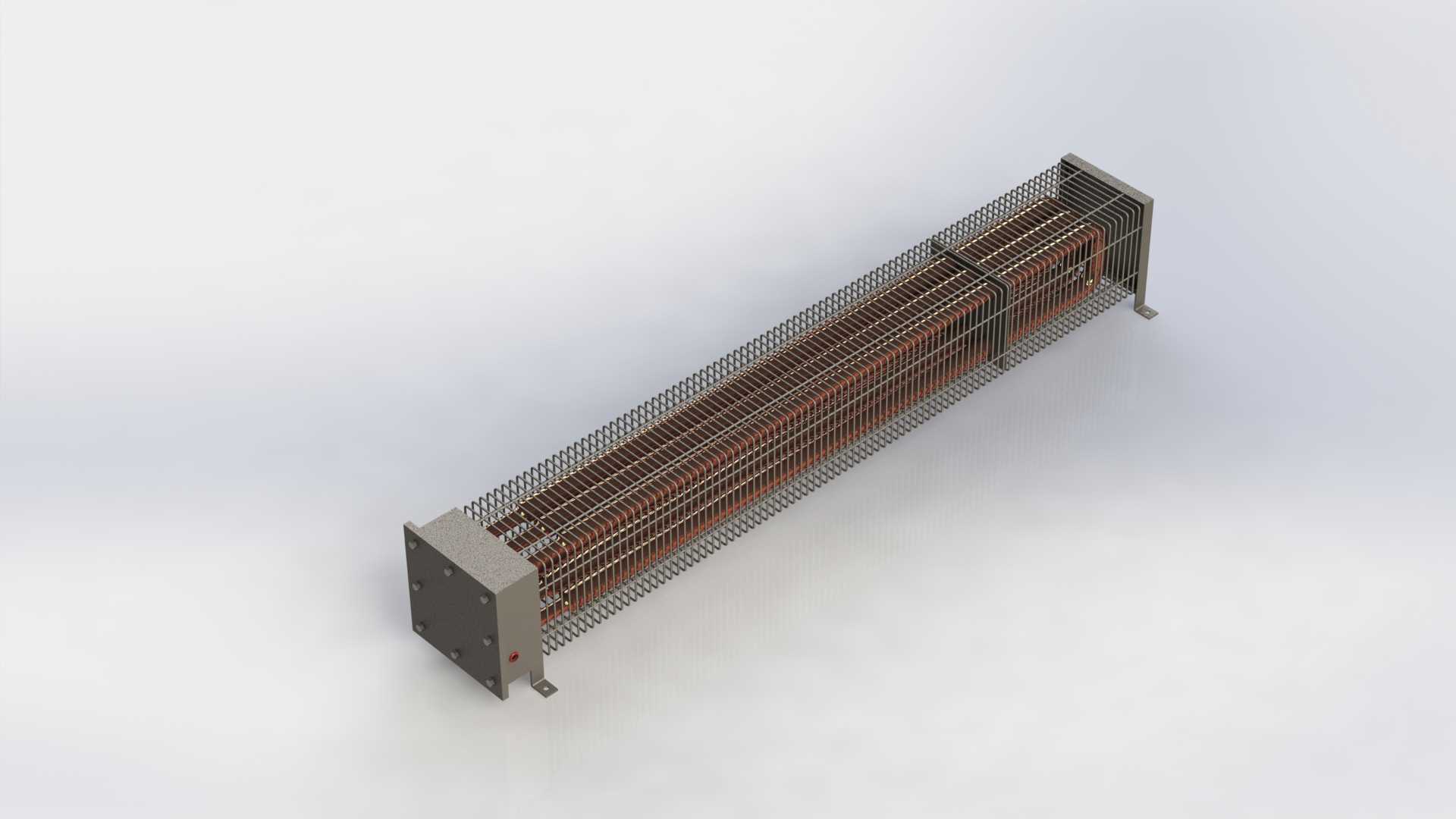

这类框架式翅片电对流加热装置，多应用在工业风道循环加热、烘干房空气补温、新风预热段的核心加热工位，也可作为大型设备舱体的低温防冻加热单元，依靠空气自然对流或强制对流带走翅片表面热量，实现空间或气流的温度提升。从结构设计来看，整体采用长条形框架布局，两端设置安装固定端板，端板上预留安装固定孔位，可直接通过螺栓固定在风道侧壁或设备安装支架上，安装时需预留接线端的操作空间，避免接线端子与周边金属构件直接接触，同时要保证加热主体周边留有足够的空气流通间隙，防止局部热量淤积影响加热元件寿命。核心发热段采用多组平行排布的电加热管，加热管外壁密集套装金属散热翅片，翅片采用连续冲压成型的波纹结构，大幅提升与空气的接触换热面积，相比裸管加热结构，换热效率可提升数倍，同时能让气流穿过翅片间隙时形成紊流，让出口气流温度更均匀，避免局部过热问题。设计过程中，两端的固定端板不仅承担加热管的定位固定作用，同时作为接线端的防护结构，将电加热管的接线端子封闭在端板内侧的接线腔中，减少现场粉尘、水汽对接线部位的侵蚀，端板上预留的接线孔可配套防水格兰头，满足不同工况下的接线防护需求。底部设置的两个折弯安装支脚，可适配水平安装的场景，支脚的安装孔位与端板的安装孔位保持统一的安装基准，方便现场根据安装空间选择侧装或平装的固定方式。在结构强度设计上，外围设置的金属防护网罩采用密孔钢丝网焊接成型，既可以保证空气顺畅流通，又能避免现场杂物、人员肢体直接接触高温加热翅片，起到安全防护作用，网罩与内部框架采用卡扣加点焊的固定方式，后期维护时可快速拆卸清理翅片间隙积尘。这类加热装置的选型适配中，需要根据所需加热的空气流量、温升要求计算总加热功率，匹配对应数量的加热管，同时要保证安装位置的气流方向垂直于加热管排布方向，让气流充分冲刷翅片表面，避免出现无风干烧的工况，配套的温控传感器需安装在加热装置下游的气流稳定段，精准控制出风温度，防止加热管超温损坏。
