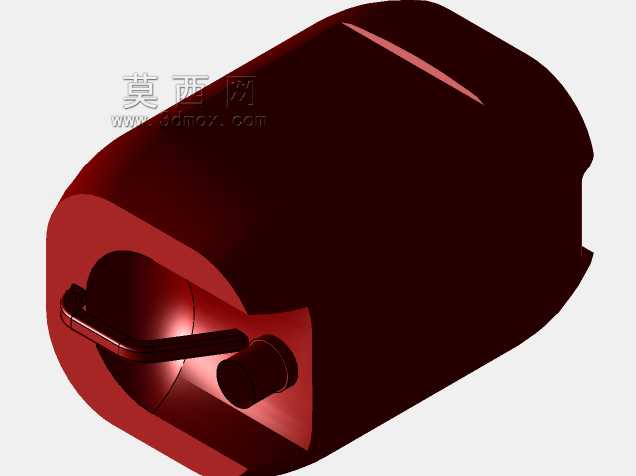

带内置卡扣结构的液体盛装容器

　　日常生产与民用场景里，小容量液体的便携存储一直是结构设计里容易被忽略却又高频出现的需求，这类带内置卡扣的盛装容器，大多适配小剂量日化试剂、工业润滑辅料、便携饮品的分装存储场景，区别于常规螺纹旋盖的容器结构，这款产品把密封卡扣集成在容器腔体内部，省去了额外配盖的零件冗余，也避免了外置卡扣容易受外力磕碰断裂的问题。从实际使用场景来看，这类容器常被用在户外便携补给、工业设备定点润滑辅料分装、实验室小剂量试剂临时存储的环节，尤其是在需要单手开合的操作场景下，内置卡扣的按压式解锁结构比螺纹旋盖的操作效率高出不少，操作人员戴劳保手套也能顺利完成开合动作，不会出现螺纹对位不准、旋盖打滑的问题。设计这款容器的时候，首先要考虑的是腔体的容积利用率，

　　整体采用类椭圆柱的外形轮廓，没有突兀的外凸结构，不管是放在工装裤的侧袋里，还是卡在设备旁的专用置物卡槽中，都不会出现卡滞剐蹭的问题，腔体壁厚做了均匀的渐变处理，靠近卡扣安装位的区域局部加厚1.2mm，避免反复开合卡扣的时候出现应力发白、开裂的问题，腔体开口处做了0.8mm的内凹止口，和卡扣上的密封筋位过盈配合，正常倒置状态下不会出现液体渗漏，哪怕是盛装低粘度的水剂类介质，静置72小时的渗漏量也能控制在0.1ml以内，满足常规分装的密封要求。内置的卡扣结构采用和腔体同材质的一体注塑成型设计，卡扣的按压悬臂做了15度的预变形角度，按压力度控制在12N到18N之间，既不会因为按压力度过小导致意外开盖，

　　也不会因为力度太大让单次开合的操作手感发涩，卡扣末端的锁止凸台做了R0.5的圆角过渡，和腔体上的锁止槽配合的时候，不会出现硬摩擦导致的掉屑问题，长期反复开合的寿命能达到500次以上，满足日常重复使用的需求。从安装边界来看，这款容器的最大外轮廓直径控制在38mm，整体长度不含凸起结构为72mm，不管是适配标准的35mm口径置物架，还是配套定制的EVA内衬开槽，都能留出足够的安装间隙，腔体底部做了2mm深度的平底结构，直立放置的时候不会出现歪斜倾倒的问题，哪怕放在倾斜15度的工作台面上，也能保持稳定直立状态。腔体内部没有多余的加强筋凸起，清洗的时候不会出现清洁死角，残留的液体可以完全倒出，不会在腔体内壁形成积液，

　　对于需要反复灌装使用的场景来说，这个细节能大幅降低清洁维护的成本。另外在结构强度的校核上，整个容器从1.2米高度自由跌落到水泥地面，不管是哪个角度先接触地面，都不会出现腔体开裂、卡扣脱开的问题，满足日常使用里的意外跌落防护要求，腔体表面做了细磨砂的纹理处理，手持的时候不会因为表面沾了液体出现打滑脱手的情况，哪怕手上沾了少量油污，也能保持足够的握持摩擦力。不同于市面上常见的分体式盖体容器，这款一体卡扣的结构减少了单独生产盖体的模具投入，装配环节也省去了盖体和腔体的组装工序，批量生产的时候能有效降低单件的生产成本，同时也避免了分体盖体容易丢失的问题，对于一次性分装或者重复使用的场景都有不错的适配性。在流道设计上，腔体的出液口做了收窄处理，倾倒液体的时候可以形成稳定的细流，不会出现液体顺着容器外壁流淌的问题，不管是小剂量加注到设备的注油口，还是倒出到小口径的容器里，都能精准控制倾倒的流量，不会出现洒漏浪费的情况。
