三叶片轴流式涡轮叶轮结构设计

　　这款三叶片轴流式涡轮叶轮，核心应用场景覆盖小型流体输送设备、微型动力透平、低功率通风装置以及小型流体能量回收单元，在实际工况中承担着将流体动能与机械能相互转换的核心作用，是小型流体动力回路里的核心做功部件。从实际使用场景来看，这类叶轮常被用在小口径管道增压单元、便携式通风设备、微型尾气能量回收装置中，适配的流体介质多为常温常压下的空气、低压惰性气体，部分经过表面防腐处理的改型也可适配低腐蚀性流体工况。

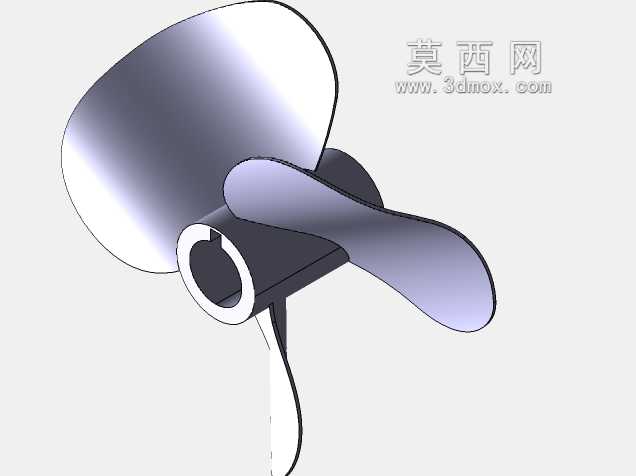

　　设计过程中首先围绕安装边界做了基准约束，叶轮中心的轴孔采用带定位缺口的圆柱形通孔结构，缺口的作用是与动力轴上的平键配合，传递扭矩的同时避免叶轮运转时与轴发生相对滑动，轴孔的内径尺寸按照常规微型动力轴的标准直径序列设计，安装时可直接与对应直径的输出轴配合，轴孔的轴向长度做了加厚处理，保证与轴的配合接触面积足够，避免高速运转时出现轴孔磨损、叶轮晃动的问题。叶片的翼型选用了低速流体工况下效率表现更稳定的薄型弯掠翼型，三个叶片沿轮毂周向均匀分布，相邻叶片间的夹角保持120度，这种均布设计可以让叶轮运转时的动平衡更容易校准，降低运转过程中的径向振动，减少对配套轴承的额外载荷。

　　叶片与轮毂的连接位置做了圆弧过渡处理，没有直角棱边，一方面是为了降低流体在叶根位置的流动阻力，减少局部涡流的产生，提升整体的能量转换效率，另一方面圆弧过渡结构可以有效降低叶根位置的应力集中系数，在叶轮高速旋转时，叶根位置承受的离心力载荷可以通过过渡圆弧均匀分散到轮毂基体上，避免长期运转出现叶根疲劳断裂的问题。叶片的外形从叶根到叶尖做了线性扭转设计，不同半径位置的叶片安装角存在梯度变化，这种设计是为了让不同径向位置的叶片截面都能保持合适的流体攻角，让整个叶片表面的流体流动更均匀，避免叶尖位置出现流动分离导致效率下降，同时也能降低叶轮运转时的气动噪声。

　　轮毂部分采用了圆柱形结构，外径尺寸控制在合理范围内，既保证了足够的结构强度支撑三个叶片，也不会因为轮毂过粗遮挡过多的流体通流面积，影响整体的通流能力。叶轮的整体轴向尺寸做了紧凑化设计，安装时不需要预留过大的轴向空间，可以适配结构紧凑的小型设备腔体，安装时只需要将轴孔对准动力轴，卡入平键后在轴端加装轴向限位挡圈即可完成固定，不需要额外的复杂安装结构，后期维护拆卸也十分便捷。

　　从功能特性来看，这款三叶片结构相比多叶片叶轮，在相同转速下可以获得更大的单叶片通流间隙，适合输送含少量微小固体杂质的流体，不容易出现叶片间的杂物卡滞问题，同时三叶片的结构重量更轻，启动时需要的启动力矩更小，适配小功率驱动电机时也能顺利启动，不会出现电机堵转的问题。叶片的表面做了光滑曲面处理，建模时所有曲面都保持G2连续，没有局部的凹凸或者折边，实际生产时不管是采用注塑成型、钣金冲压还是五轴铣削加工，都能获得较好的表面质量，减少后续的表面打磨工作量。

　　在设计校核阶段，针对叶轮的运转工况做了动平衡预留设计，轮毂的端面预留了平衡去重区域，实际生产完成后可以在该区域通过铣削去重的方式校准动平衡，保证叶轮在最高设计转速下运转时的振动值控制在标准允许范围内。叶片的厚度从叶根到叶尖做了渐变减薄处理，叶根位置厚度最大，保证结构强度，叶尖位置厚度最薄，降低叶片末端的涡流损失，同时也能减轻叶片整体的重量，降低离心力对叶根的载荷。
