内螺纹直通式单向止回阀结构设计

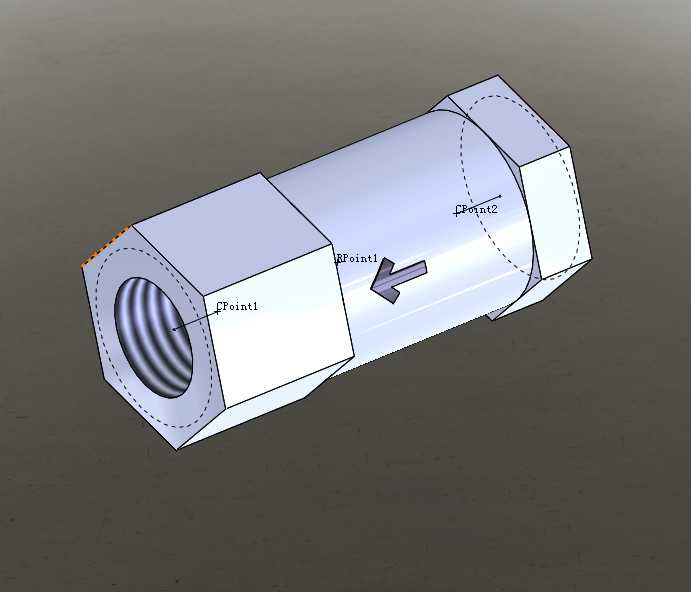

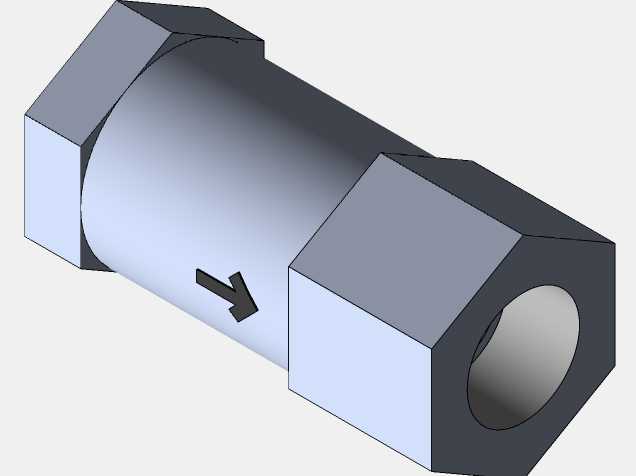

在液压、气动、给排水及小型流体输送管路系统中，介质倒流是引发设备损坏、计量失准、管路压力紊乱的常见诱因，这类内螺纹直通式止回阀，正是针对小通径管路的防倒流需求开发的控制元件。从结构设计来看，整体采用直通式筒体布局，两端预留标准内螺纹接口，可直接与同规格外螺纹管路、接头旋合连接，无需额外加装法兰或焊接工序，适配安装空间紧凑、管路排布密集的设备内部走线场景，比如小型液压站的控制油路、实验室流体输送管路、家用净水设备的水路系统中，都能见到这类结构的止回阀应用。设计阶段优先考虑了流道的通畅性，阀体内腔做了平滑过渡处理，介质正向流通时，内部启闭件在介质推力作用下开启，流道阻力小，不会造成明显的压力损失；当介质出现反向流动趋势时，启闭件在反向压力与复位结构的共同作用下快速贴合密封面，截断介质通路，避免倒流引发的上游设备冲击、介质回流污染等问题。两端的六角结构是专门为安装作业设计的受力位，使用普通活动扳手即可完成拧紧操作，无需定制专用工装，现场安装维护的便利性较强。外形尺寸上，整体轴向长度控制在小通径管路配件的常规安装边界内，最大外圆尺寸与同通径的内螺纹接头相当，不会在管路中形成突出的结构干涉点，可直接嵌入紧凑的管路排布中，不需要额外预留大尺寸安装空间。建模过程中对螺纹牙型、密封面配合公差、六角受力面的尺寸都做了参数化处理，可根据不同的公称通径、压力等级需求快速调整参数生成适配规格，内部启闭件的行程也经过反复校核，既保证全开状态下的通流面积，也避免行程过大导致的启闭滞后、密封件撞击磨损问题。这类止回阀通常适配低压流体输送场景，对安装方向有明确要求，阀体表面标注的流向箭头需与管路介质正向流动方向保持一致，才能正常发挥防倒流功能，日常维护时仅需定期检查密封面磨损情况，无需整体拆解管路，维护成本较低。
