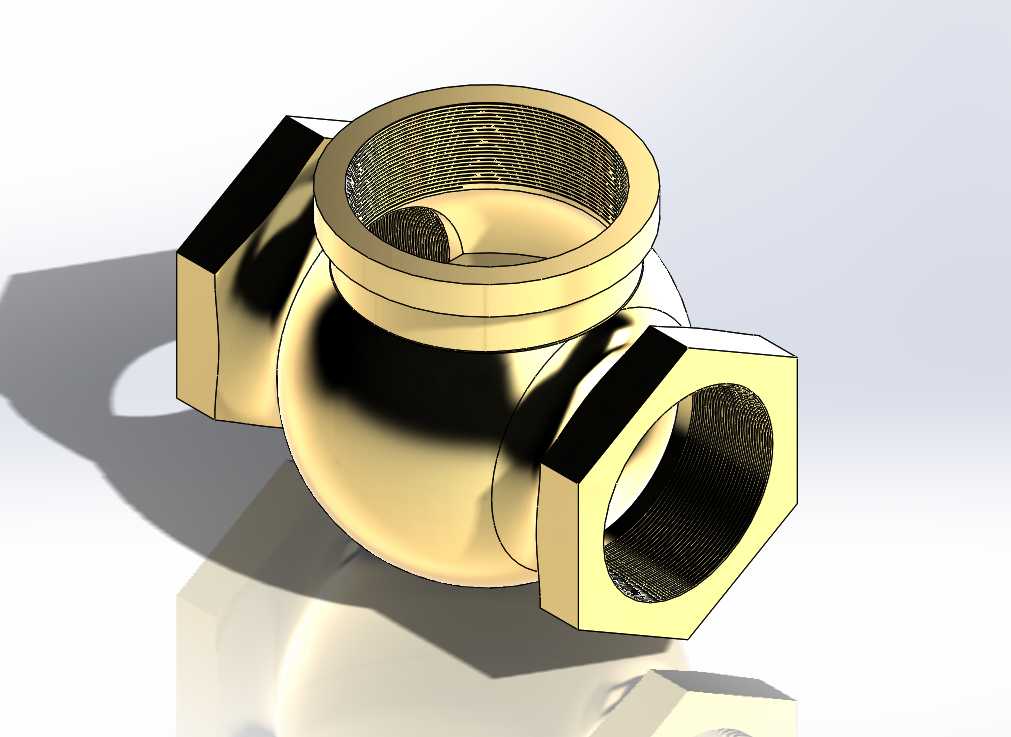

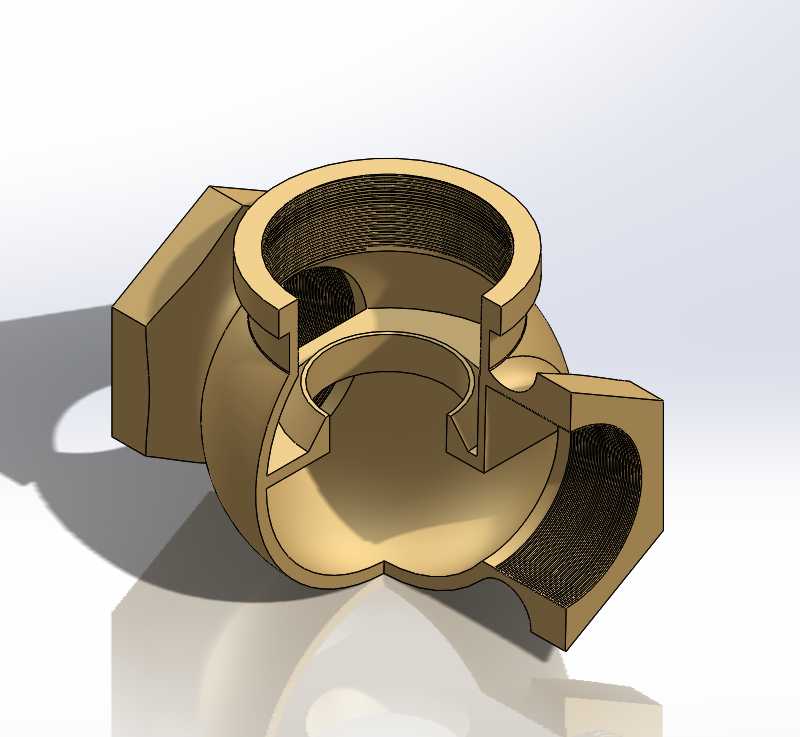

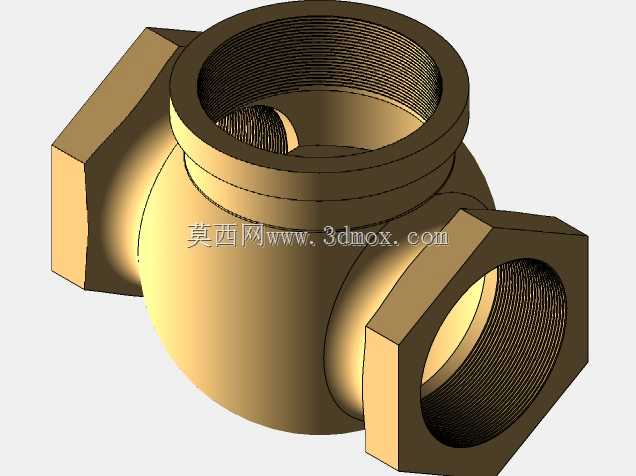

三通式铜质流体换向控制瓣阀结构

这款瓣阀结构主要面向民用给排水、小型暖通管路、低压气动输送系统的流体换向与通断控制场景，在户内供水支路切换、小型换热设备介质流向调节、低压气动回路方向控制等工况下都能适配。阀体采用三通式腔体结构，三个接口分别对应不同的管路连接端，可实现单路进双路出、双路进单路出的流体路径切换，相比普通两通阀减少了管路中阀件的布设数量，降低管路泄漏点风险。从结构设计来看，阀体主体采用一体化铸造成型的铜质基材，内部流道做了圆弧过渡处理，避免直角结构带来的流体压损，同时减少介质内杂质在流道拐角处的淤积，降低长期使用后的堵塞概率。内部瓣膜构件采用枢轴式安装结构，转动行程内可实现不同通路的密封截断，密封面与阀体内腔的贴合面做了精度匹配处理，低压工况下可实现无额外密封件的硬密封效果，减少易损件更换频次。安装边界上，三个接口的同轴度公差控制在0.05mm范围内，接口端面的平面度满足常规管路螺纹连接、法兰压接的装配要求，不需要额外加工适配面即可直接对接同通径的标准管路配件；阀体外部的六角结构是专门为安装紧固设计的受力位，可使用普通活动扳手、开口扳手完成装夹紧固，不需要定制专用工装，适配现场安装的常规工具条件。设计过程中优先考虑了流道的通流效率，腔体内部的容积经过反复校核，在满足结构强度的前提下尽可能缩小阀体整体体积，避免在狭小安装空间内出现与周边管路、构件的干涉问题；瓣膜的转动枢轴位置设置在腔体流道的低扰流区，不会对介质流动产生额外的阻挡，同时枢轴的受力方向与介质压力方向做了匹配设计，介质压力会辅助瓣膜压紧密封面，压力越高密封效果越好，不需要额外施加过大的操作力矩即可实现可靠密封。日常使用中，这款阀件可耐受常规工况下的水、低压蒸汽、无腐蚀性气体等介质，铜质基材的抗锈蚀能力可满足户内、普通户外遮蔽环境下的长期使用要求，不需要做额外的表面防腐处理。
