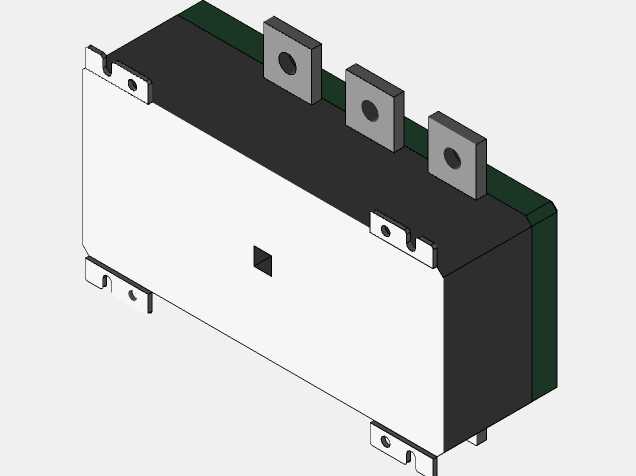

THS系列630A隔离开关三维结构设计

这款隔离开关主要应用于低压配电系统的进线侧、母联分段以及重要负荷回路的前端隔离场景，在车间动力配电柜、楼宇总配电屏、工业设备配套电源柜中都能见到这类器件的身影，核心作用是在检修作业时提供明确可见的断开点，保障运维人员的作业安全，同时也可在无负载状态下完成回路的分合操作，不能用来分断额定负载电流，更不能切断短路故障电流，这点是结构设计阶段就需要明确的功能边界。从结构设计思路来看，这款630A规格的隔离开关采用三相共基的板式安装结构，绝缘基座选用耐弧、阻燃的热固性材料压制成型，基座上预留了统一的安装孔位，适配标准配电柜内的横梁安装尺寸，安装时不需要额外制作转接支架，直接通过螺栓固定即可，安装边界的孔距、基座厚度都匹配常规低压柜的安装空间要求，不会和柜内的母排、二次走线槽产生干涉。导电回路部分，每相都设置了独立的静触头座，静触头采用紫铜镀银处理，降低接触电阻，避免长期通流时出现过热问题，动触头为刀型结构，和操作手柄通过绝缘连杆实现联动，操作手柄的力矩经过匹配设计，分合闸时的手感清晰，到位后有明确的限位结构，防止出现合不到位或者分闸回弹的问题。接线端子部分，进出线端都采用压板式接线结构，适配最大截面积的铜芯电缆或者铜母排连接，端子处的绝缘护罩设计成卡扣式结构，安装完成后可以直接扣合，防止运维时误碰带电部位。外形尺寸上，这款开关的宽度、高度、深度都经过紧凑化设计，在满足630A通流所需的电气间隙、爬电距离要求的前提下，尽可能压缩占用的柜内空间，三相之间的隔筋和基座一体成型，避免相间飞弧造成短路故障。操作机构的传动部分设置在基座的侧方，和导电回路之间通过绝缘隔板完全隔离，即使长期使用出现积尘，也不会影响机构的动作灵活性，手柄的操作角度设计为90度，分闸位置时手柄指向水平方向，合闸位置指向垂直方向，运维人员在柜外就能直观判断开关的分合状态，不需要额外观察触头位置。在三维建模过程中，每一个零件的配合公差都经过校核，比如动触头和静触头的接触压力、操作机构的转动间隙、安装孔的位置度，都按照实际加工装配的要求进行了还原，不管是用来做配电屏的布局干涉检查，还是做操作机构的运动仿真，都能直接调用，不需要额外调整模型的配合关系。
