户内高压三极真空断路器结构设计

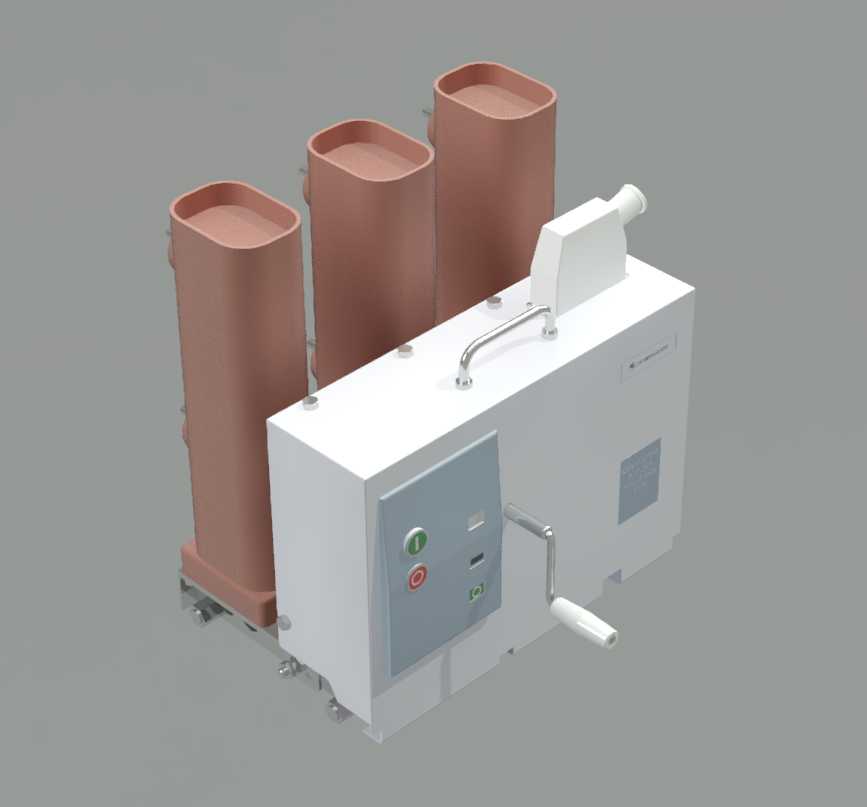

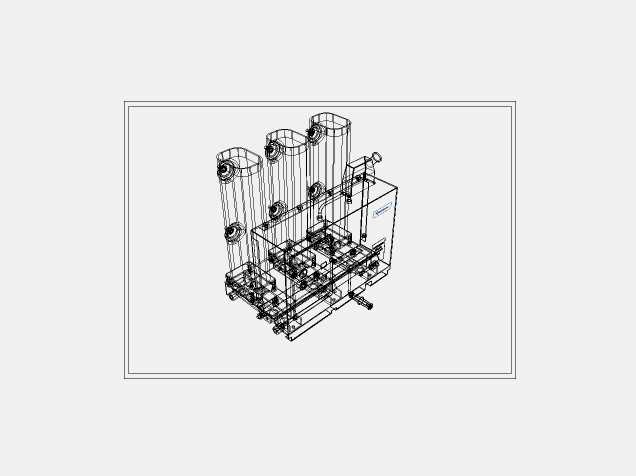

这款10kV等级的三极断路器主要应用于户内高压配电系统中，常见于工业园区变配电室、楼宇中心配电房、工矿企业进线开关柜等场景，承担着额定电压等级下线路的正常通断操作，同时可在系统出现过载、短路、欠压等故障时快速切断故障电流，避免故障范围扩大，保护后端变压器、用电设备及线路安全，是中压配电网络里核心的开关保护器件。从结构设计来看，三个竖直布置的绝缘极柱采用环氧树脂固封结构，将真空灭弧室完全包裹在绝缘筒内部，既提升了极柱的外绝缘性能，也能避免灭弧室受外界粉尘、潮气的侵蚀，适配多尘、潮湿的复杂配电房环境，极柱顶部的接线端采用圆角长槽结构，方便与柜内母排进行螺栓连接，预留的安装间隙可适配不同宽度的铜排搭接需求，减少现场安装的调整工作量。操作机构部分集成在极柱下方的金属箱体内部，箱体采用冷轧钢板折弯焊接成型，表面做喷塑处理提升防锈能力，正面设置的操作面板集成了分合闸按钮、状态指示窗口，侧面预留的手动操作摇柄接口，可在电动操作回路失电时通过手动方式完成分合闸操作，满足应急操作需求；箱体上的金属操作手柄做了绝缘包覆处理，避免操作过程中出现触电风险。设计过程中充分考虑了开关柜内的安装边界，整体安装底座预留了标准的安装孔位，可直接适配主流中置柜、固定柜的安装梁尺寸，极柱之间的中心距严格遵循10kV电压等级的电气安全间隙要求，避免运行过程中出现极间放电问题；机构部分的传动连杆做了轻量化设计，在保证结构强度的前提下降低了分合闸操作的冲击力，减少机构动作时的震动，提升设备运行寿命。从实际使用角度出发，该结构的断路器可配合微机保护装置实现远程分合闸控制，也可通过面板按钮进行本地操作，机构的机械联锁结构可避免误操作，比如合闸状态下无法推进开关柜手车、接地开关合闸时无法进行断路器合闸操作，从机械结构层面保障运维人员的操作安全。绝缘极柱的外形设计做了多道伞裙结构，增加了极柱表面的爬电距离，即使在高湿度环境下也能保证外绝缘强度，不会出现沿面闪络问题；箱体侧面预留的二次接线端子排区域，可方便接入控制回路、信号回路的接线，端子排与高压带电部分之间设置了金属隔离挡板，避免二次回路受到高压电场的干扰。
