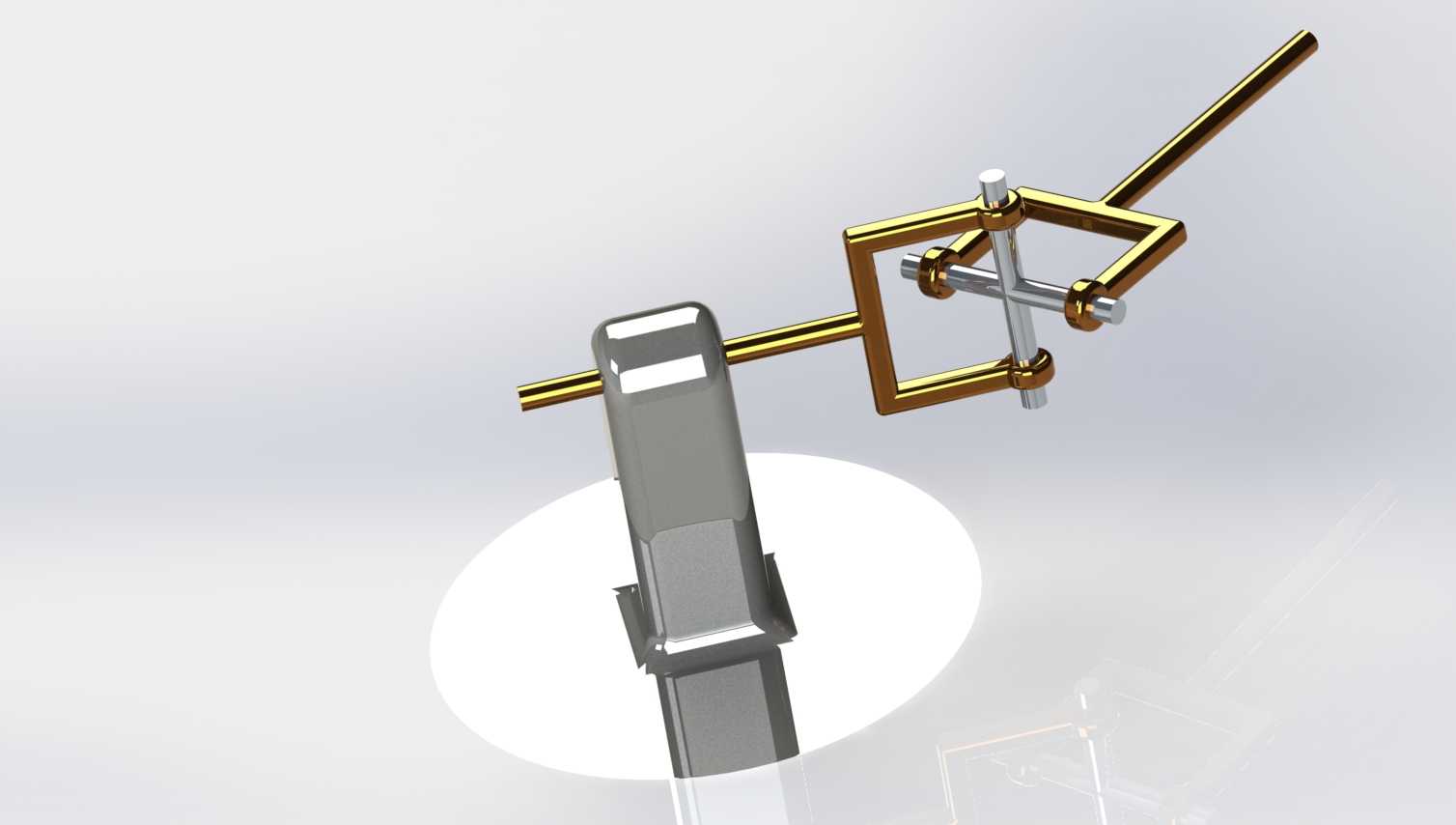

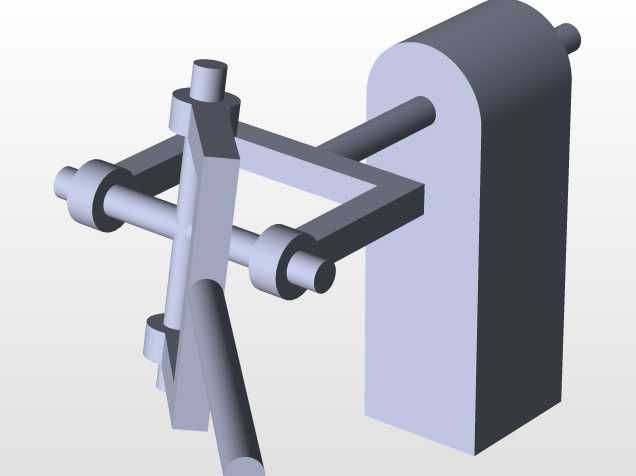

十字轴式万向传动连接结构

项目分类:3D模型 发布时间:2021-09-02 ID:262248
  • 十字轴式万向传动连接结构
  • 十字轴式万向传动连接结构
  • 十字轴式万向传动连接结构
  • 十字轴式万向传动连接结构
  • 十字轴式万向传动连接结构

这类十字轴式万向传动结构,核心作用是在两根轴线不重合、或是工作过程中存在相对角度偏移的轴系之间,持续稳定传递旋转扭矩,在工业传动场景中应用覆盖面极广。从车间里的输送线动力传递端,到工程机械的行走传动路径,再到多轴联动设备的动力分流节点,只要存在轴系间角度偏差、或是工作中轴段位置会随工况摆动的场景,都能看到这类结构的应用。它不需要两根传动轴保持严格同轴,允许连接的两轴在一定角度范围内持续相对偏转,哪怕设备运行中安装基座存在小幅振动位移、或是从动端需要随执行件做小范围摆动,也不会出现传动卡滞或是扭矩断传的问题。设计这类结构时,首先要核算的是十字轴的轴颈强度,因为扭矩传递过程中,十字轴四个轴颈会持续承受交变的接触应力与剪切力,轴颈与叉形接头的配合间隙需要控制在合理范围,间隙过大会导致传动回程误差增大,启停阶段出现明显冲击,间隙过小则会在轴系偏转时出现卡涩,加剧配合面的磨损。两个叉形接头分别对应主动端与从动端,叉耳的内开档尺寸需要和十字轴的轴向长度精准匹配,保证十字轴装入后,叉耳端面不会和十字轴端面出现硬摩擦,同时还要预留足够的润滑脂存储空间,避免长期运行出现干磨。主动端的叉形接头轴段需要匹配对应动力输出端的安装尺寸,轴段的直径公差、配合长度要根据传递的额定扭矩做匹配,保证连接后不会出现轴段打滑、径向跳动超标的问题;从动端的叉形接头轴段则要匹配后续负载端的安装接口,两个轴段的轴线在零偏转状态下要保持共面,避免初始安装就带来附加的不平衡量。实际安装时需要注意,单组万向节在传递扭矩时存在瞬时转速波动,也就是主动轴匀速转动时,从动轴的转速会随偏转角度出现周期性波动,偏转角度越大波动幅度越明显,所以在对转速稳定性要求高的传动路径中,通常会成对使用这类万向节,通过中间轴的相位匹配抵消转速波动,保证从动端输出转速平稳。结构的偏转角度上限由叉耳的干涉边界决定,当两轴偏转角度达到设计上限时,叉耳的内侧端面会和十字轴的端面接触,无法继续增大偏转角度,选型时需要根据实际工况的最大偏转角度预留足够余量,避免运行中出现结构硬碰撞。配合面的润滑设计也十分关键,十字轴的轴颈位置通常会设计油道,方便定期补充润滑脂,降低配合面的磨损速率,延长结构的整体使用寿命。这类结构没有复杂的冗余零件,拆解维护十分便捷,只需要拆下十字轴的定位卡簧,就能分离两个叉形接头,更换磨损的十字轴或是轴套,不需要整体更换整个传动部件,能有效降低设备的后期维护成本。
