简易安装轻量化挑线式雾网支撑结构

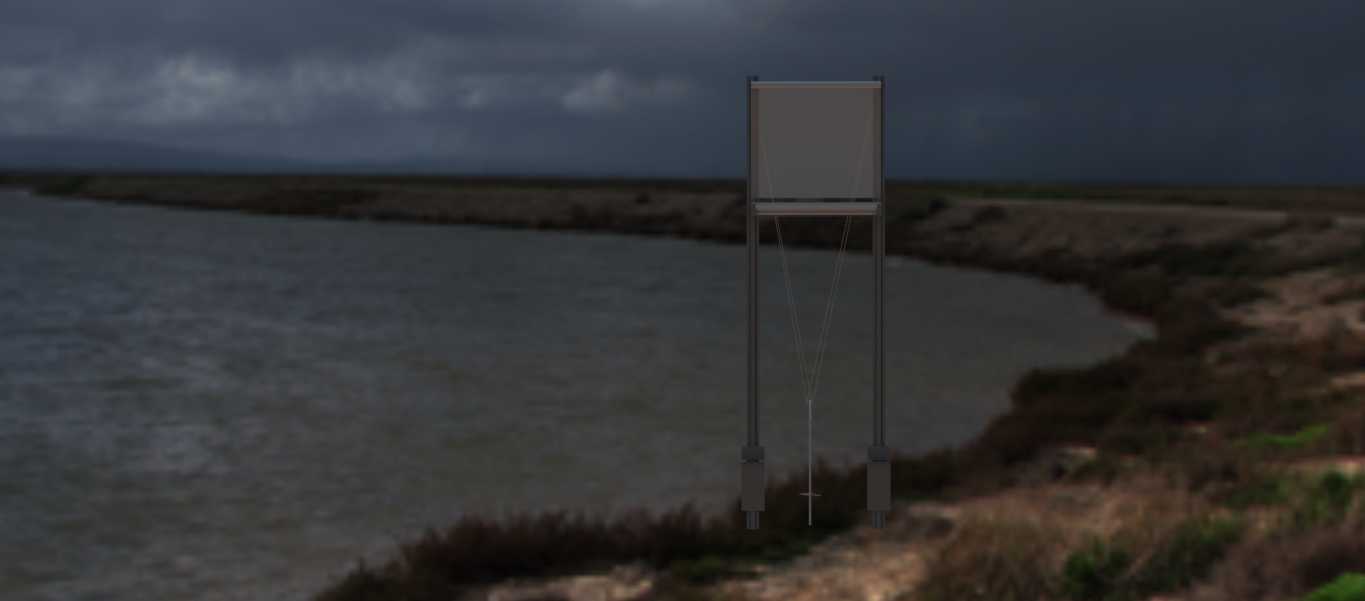

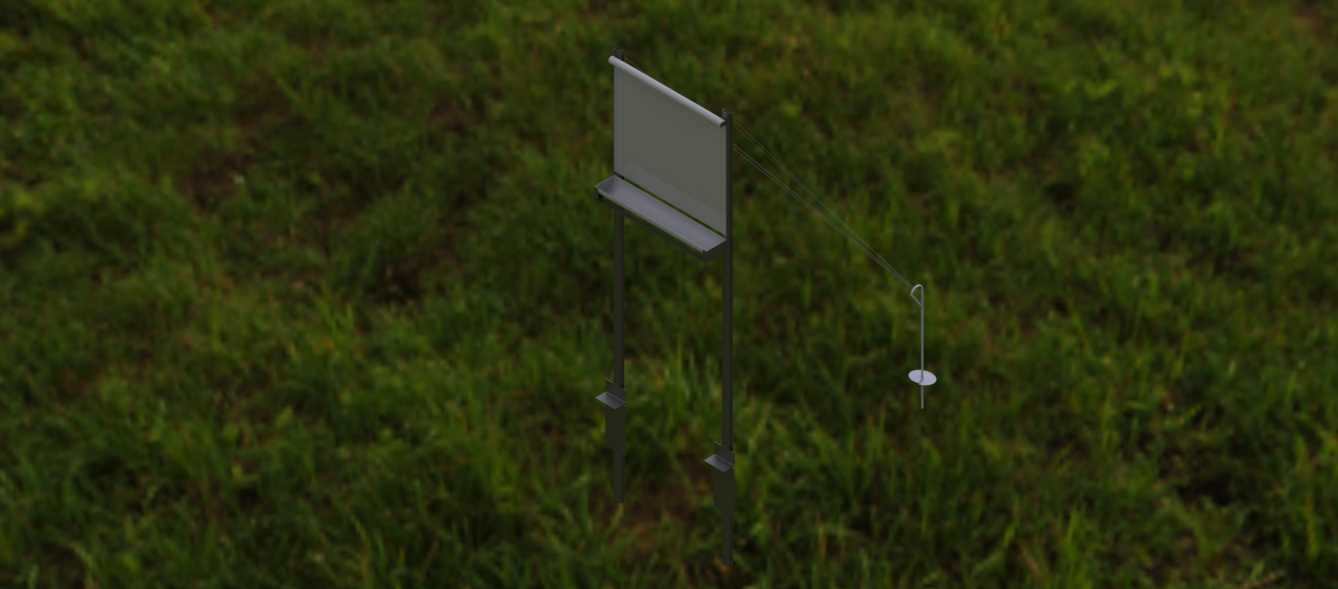

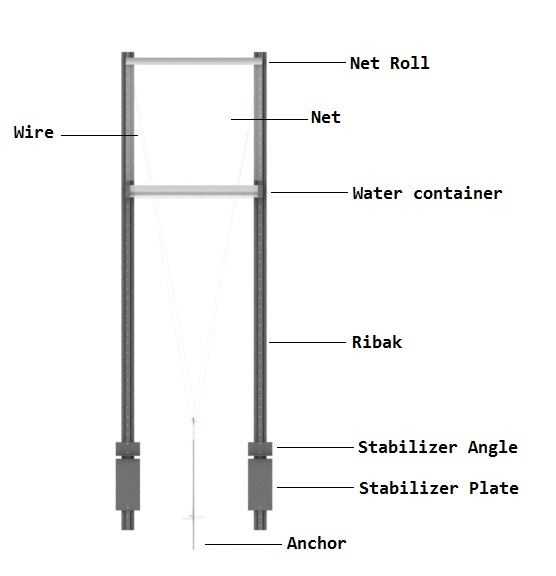

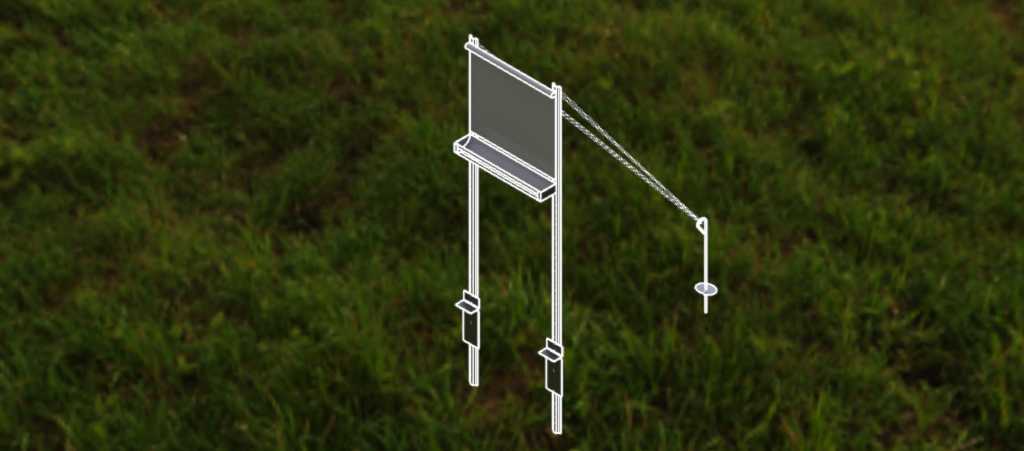

这套结构主要面向干旱少雨、多雾的山地、荒漠边缘区域的雾水收集场景，作为雾网的承载支撑部件使用，核心作用是张紧集雾网面，让流动雾气中的细小水滴能够在网面凝结汇聚，最终顺着导流结构汇入集水容器，为野外作业点、小型散居点提供非传统水源的收集支撑。从结构设计逻辑来看，整体采用双竖杆作为主承载构件，竖杆下部设计有可调节的插地固定结构，能够适配不同紧实度的土壤安装环境，不需要额外浇筑混凝土基座，大幅降低野外部署的施工难度与物料运输成本。上部的网面固定框采用窄边型材设计，在保证网面张紧度的前提下尽可能减少迎风阻流面积，避免强风环境下结构承受过大风载出现变形或倒伏。挑线拉索结构从网框上部斜向延伸至地锚固定点，配合竖杆形成稳定的三角受力体系，能够将网面承受的风载均匀传递到竖杆与地锚，不需要额外增加斜撑构件，进一步压缩整体结构的重量与包装体积。设计过程中优先考虑了单人快速部署的需求，所有构件均采用插接式连接，不需要复杂的焊接或专用工具，现场组装仅需完成竖杆拼接、网框固定、拉索张紧三个核心步骤，单套结构的部署时间可控制在半小时以内。安装边界方面，竖杆插地深度可根据当地最大风速调整，常规风况下插地深度不小于400mm即可满足稳定性要求，网面安装高度可根据现场雾气流动层的高度在1.8m至2.4m区间调节，拉索的地锚固定点距离竖杆根部的水平距离控制在1.2m至1.5m区间，既保证受力角度合理，也不会占用过多的地面空间。结构整体没有复杂的传动或活动部件，后期维护仅需定期检查拉索张紧度与网面固定件的紧固情况，维护成本极低，适配长期野外无人值守的使用场景。
