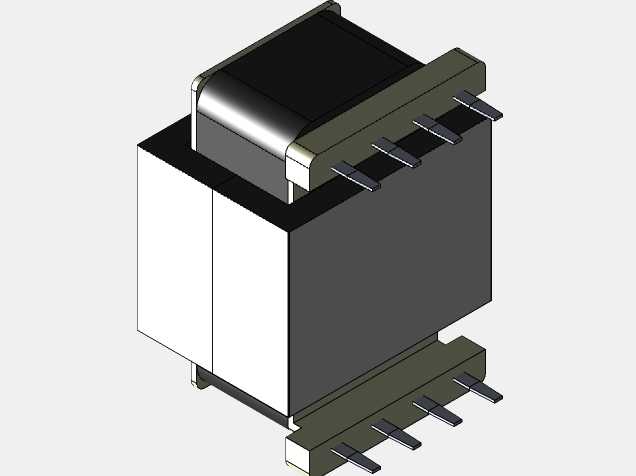

直插式PCB安装脉冲变压器三维结构

在消费类电子、工业控制板卡的PCB设计环节中，板载直插式脉冲变压器是信号隔离、功率耦合场景的常用元件，这类元件的三维建模精度直接影响PCB布局的干涉检查、装配仿真的准确性，很多工程师在做Altium Designer的3D PCB布局时，常因为元件模型尺寸偏差导致后期插件安装干涉、外壳装配间隙不足的问题。这款直插式变压器的模型完全按照实际量产元件的安装边界搭建，引脚采用标准2.54mm间距直插排布，引脚伸出长度、引脚直径都匹配常规波峰焊的工艺要求，设计时特意还原了磁芯外部包裹的绝缘塑壳的倒角细节，避免布局时和周边贴片电容、接插件的安全距离计算出现误差。从实际应用场景看，这类变压器多用于小功率开关电源的信号反馈回路、通讯接口的电气隔离环节，工作时依靠磁芯的电磁耦合特性实现初次级的电气隔离，同时传递指定带宽的脉冲信号，模型还原了两侧磁芯的台阶结构，这部分结构是实际生产中磁芯组装的定位卡扣，建模时保留该特征能让结构工程师在做整机热仿真时，更准确的计算元件表面的散热面积，评估长时间工作下的温升余量。设计建模过程中，没有过度简化元件的安装基准，将引脚端面作为Z向安装基准面，和PCB焊盘表面完全贴合，塑壳底部和PCB板面的间隙也按照实际生产的绝缘要求预留，避免仿真时出现元件嵌入PCB的错误。对于做板卡结构设计的工程师来说，这类精准的元件模型可以直接导入PCB设计软件，在布局阶段就能核对元件和周边结构件的间隙，比如靠近板卡安装柱、接口屏蔽壳的位置，不需要等到打样后才发现元件高度超差、和外壳发生碰撞。模型同时还原了塑壳表面的细微纹理特征，在做产品渲染、装配说明书制作时，能更贴近实物的视觉效果，不需要额外做外观贴图处理。从安装尺寸来看，元件的整体宽度、高度、引脚排距都对应行业通用的EE型磁芯配套骨架尺寸，同规格不同厂商的元件安装尺寸兼容性强，模型可以直接复用在同参数不同品牌的元件布局中，减少重复建模的工作量。在做整机EMC仿真时，准确的磁芯外形、绕组包裹结构也能帮助工程师更精准的评估元件的漏磁范围，优化板卡上敏感信号线路的走线位置，降低电磁干扰对周边电路的影响。
