CACEI IFH-3-1500-5型穿芯式低压电流互感器

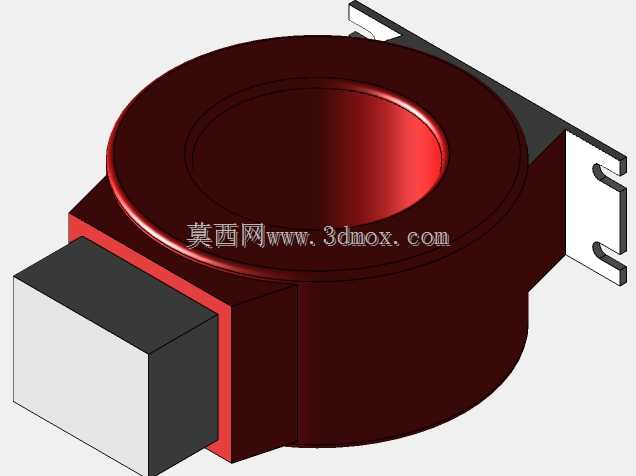

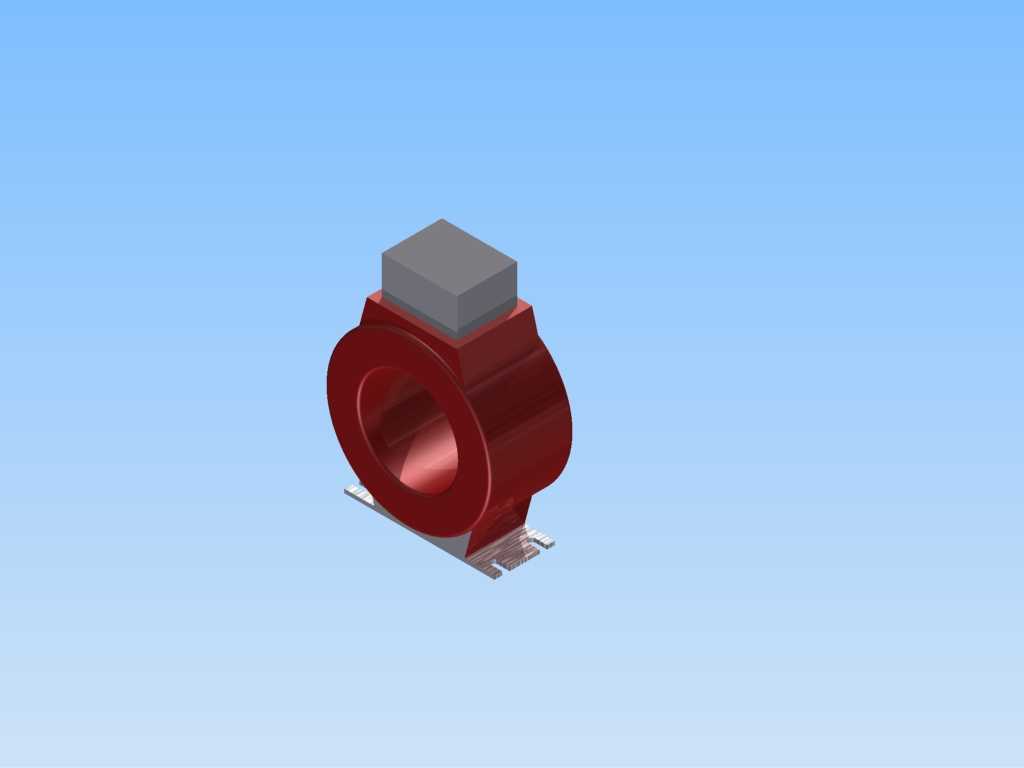

在低压配电系统的进线柜、出线柜、电容补偿柜等柜型的设计过程中，电流互感器是必不可少的电流采样核心元件，这款IFH-3-1500-5型互感器适配额定电流1500A的低压主回路，变比严格匹配1500/5的计量、保护级需求，可直接为电流表、电能表、微机保护装置提供标准的5A二次侧电流信号，避免大电流直接接入测量、保护器件造成的器件烧毁、采样失准问题。从结构设计来看，这款互感器采用环形穿芯结构，中心通孔尺寸可满足单根或多根母排并排穿过的安装需求，无需断开主母排即可完成装配，能大幅减少现场安装的母排加工工作量，降低柜内母排排布的干涉风险。主体采用环氧树脂真空浇注成型，红色绝缘外壳具备足够的介电强度，可耐受低压系统常见的短时过电压冲击，同时外壳结构将二次绕组完全密封，能有效抵御配电房内的潮气、粉尘侵蚀，延长器件在复杂工况下的使用寿命。顶部的灰色方块区域为二次接线端子的防护盖，内部接线端子采用铜质镀镍处理，可保证二次回路接线的接触可靠性，避免接线氧化导致的采样误差；底部自带的金属安装脚预留了标准安装孔位，可直接固定在柜内的安装梁或者母排支架上，安装脚与互感器本体之间做了绝缘隔离，防止主回路电流通过安装构件形成环流影响测量精度。建模过程中完全参照实物的实际尺寸还原，环形铁芯的外径、内径、高度参数，顶部接线盒的外形尺寸，底部安装脚的孔距、孔径都做了精准复刻，在做低压柜三维排布时，可直接导入该模型校核母排穿过时的安全间隙，核对互感器与周边断路器、母排夹、二次线槽的安装距离，避免实际装配时出现器件碰撞、母排弯折角度不符合工艺要求的问题。不同于开口式互感器的拼接结构，这款整体浇注式的互感器磁路闭合性更好，角差、比差参数更稳定，既可以用于电能计量的高精度采样场景，也能适配过流保护的电流信号采集需求，在0.5级的测量精度下可满足常规工商业配电的计量要求，二次绕组的容量也能支撑常规长度的二次控制线缆接线，无需额外增设中间变送器。设计时还充分考虑了不同柜型的安装适配性，整体外形无突出的尖锐结构，在紧凑式低压柜内安装时不会占用过多的柜内深度空间，安装脚的位置可兼容水平、垂直两种安装方向，不管是母排水平排布的进线柜还是母排垂直排布的抽屉柜，都能找到合适的安装固定位置，减少结构设计时的特殊安装支架制作需求。
