车载功放电源供应模块结构设计

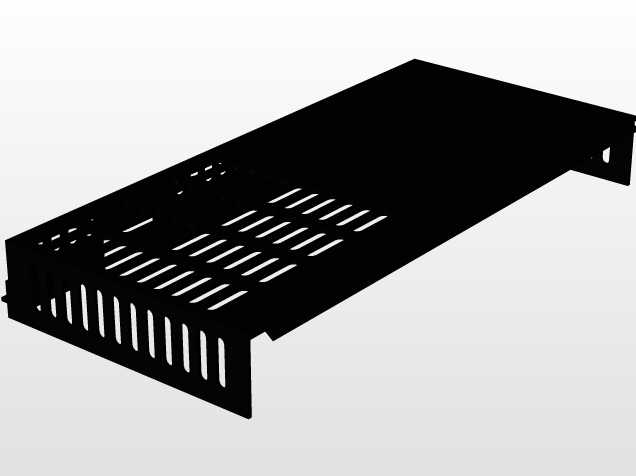

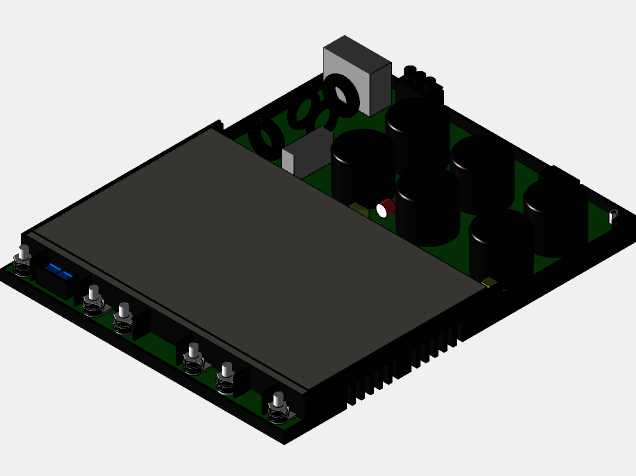

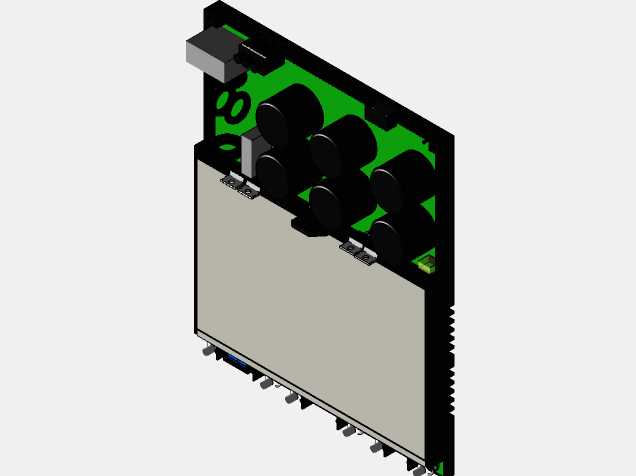

该电源供应模块主要面向车载音频功放系统的供电场景，在车载影音改装、商用车载广播系统搭建等工况下承担电压转换、稳压滤波的核心作用，能够将车载蓄电池输出的波动直流电压转换为功放电路工作所需的稳定直流电压，滤除车载供电回路中的尖峰脉冲、纹波干扰，避免音频输出出现电流杂音、电压骤降导致的功放断音问题。从结构设计层面来看，模块采用PCB板作为核心载板，板上集成多颗大容量电解电容承担储能滤波作用，搭配灰色方块状的整流桥、稳压芯片实现电压转换功能，板侧预留的多组接线端子分别对应电源输入、功放输出、接地回路，端子采用带螺纹的锁紧结构，可适配不同线径的车载供电线缆，避免车辆行驶过程中震动导致的接线松脱。模块主体覆盖的大面积黑色散热壳体采用铝合金拉伸成型工艺，壳体侧边预留密集散热齿结构，能够将功率器件工作时产生的热量快速传导至周边空气，在车载密闭安装空间内无需额外加装散热风扇即可满足持续工作的散热需求，散热壳体与PCB板之间通过卡扣加螺丝的双重固定方式连接，既保证结构连接强度，也能让功率器件与散热壳体内壁紧密贴合降低热阻。设计过程中充分考虑车载安装的边界限制，整体外形采用扁平化矩形结构，厚度控制在较低范围，可直接嵌入车载功放主机的内部腔体，也可单独固定在车辆中控台内侧的空余安装位，安装孔位预留通用间距，适配多数车载影音设备的安装固定标准。板上元器件布局遵循强弱电分离原则，高压输入回路与低压输出回路之间预留足够的安全爬电距离，大电流走线区域做加宽覆铜处理，降低大电流工况下的线路压降与发热，电容、接插件等易损元器件布局在板边位置，方便后期维护更换，模块边角做圆弧过渡处理，避免安装过程中划伤车载线路绝缘层。
