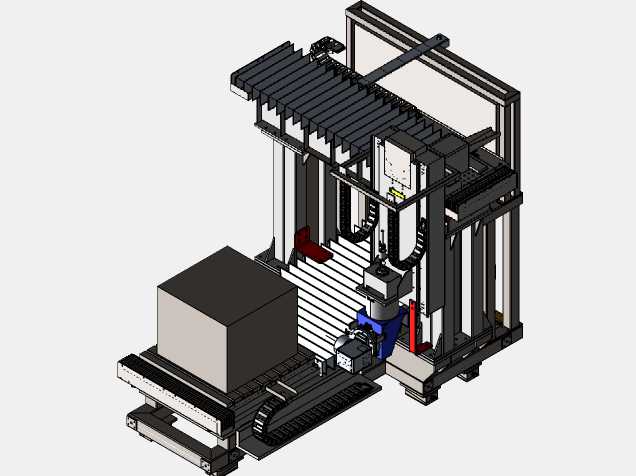

龙门式雷射加工C台设备结构设计

这套龙门架构的雷射加工C台，主要面向精密钣金、模具钢坯、工业型材的表面雷射刻蚀、热处理、微焊接加工场景，在五金零部件加工、模具表面改性、精密零件标识产线中应用广泛。从结构布局来看，设备采用双立柱支撑的龙门跨架设计，X轴传动组件布置在横梁顶部，配套风琴式防护罩全程覆盖传动导轨与丝杠，避免加工过程中产生的金属碎屑、切削粉尘落入传动副造成磨损，延长核心传动部件的维护周期。Z轴滑台搭载雷射加工头组件，滑台侧面布置拖链容纳动力线缆、信号控制线与辅助气路管线，走线路径随滑台升降同步弯折，不会出现管线拉扯、干涉滑台运动的问题。Y轴方向设置工件输送载台，载台表面预留T型槽安装位，可根据加工工件的外形尺寸定制工装夹具，载台底部同样配置全行程防护罩，配合两侧的导向导轨实现平稳进给，载台旁侧的待加工工位可放置待处理工件，减少上下料的辅助等待时间。设计过程中优先考虑了加工行程的覆盖范围，龙门横梁的跨距可满足最大幅面工件的加工需求，Z轴的升降行程适配不同高度工件的加工焦距调整，设备整体安装时需要预留地面水平校准空间，底部支撑脚可调节水平度，避免因地面倾斜导致传动精度偏差。加工头旁侧设置了辅助定位与防护结构，可配合吹气装置清除加工区域的熔渣，同时阻挡雷射散射对周边操作人员的影响。机架整体采用型钢焊接后去应力处理，再经龙门铣加工各安装基准面，保证各轴的安装平行度与垂直度，从基础结构上保障长期加工的精度稳定性。载台的进给传动采用伺服电机搭配精密丝杠，重复定位精度可满足精密雷射加工的公差要求，各轴的行程限位设置了硬限位与软限位双重保护，避免超程运动造成设备碰撞损坏。在实际产线布局中，该设备可单独作为雷射加工工位使用，也可对接上下游的上料机械手、下料输送线组成全自动加工单元，适配多品种小批量的加工需求，也能满足大批量标准化零件的连续生产。
