带双层输送线的在线切割工位设备

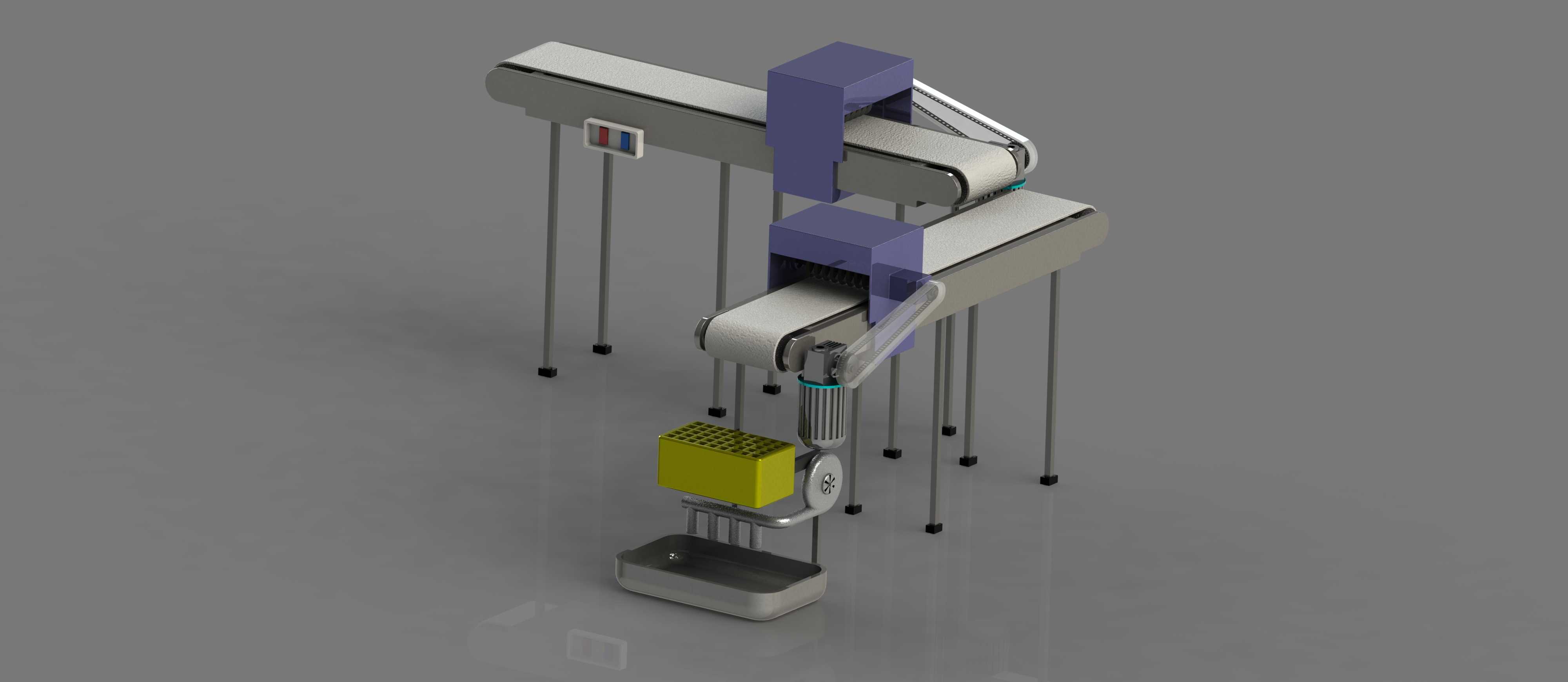

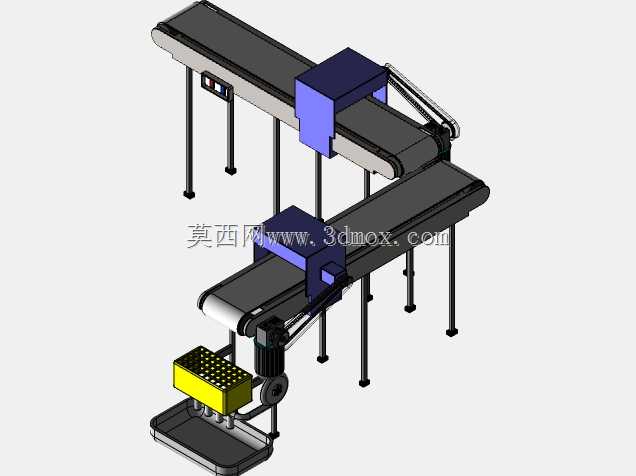

这套带双层输送结构的在线切割设备，主要面向轻工包装、电子元器件组装、小型五金件加工等连续产线的在线裁切场景，替代传统人工单工位裁切的作业模式，适配薄型塑胶件、纸质包装坯料、小型型材段等多种待加工物料的定长切割需求。从结构布局来看，设备采用上下两层平行皮带输送线错位排布的设计，上层输送线负责承接上游工序流入的待加工物料，通过侧边的定位挡块完成物料的初步姿态校正，当物料输送至预设工位时，位于两层输送线衔接位置的切割执行机构下压完成裁切动作，裁切完成的成品物料直接落入下层输送线，向下游分拣、包装工序流转，尾料则通过上层线体末端的导流槽进入废料收集盒，整套流转路径无多余折返，能适配节拍在15-30件/分钟的连续产线作业需求。设计阶段优先考虑了产线的安装边界约束，整套设备的支撑腿采用可调节高度的脚杯结构，单根支撑腿的调节行程为80mm，可适配地面高度差在±40mm范围内的车间安装环境，设备主体的横向宽度控制在1200mm以内，纵向总长度不超过2400mm，切割工位的操作面高度设置为850mm，符合一线作业人员的站立操作人机工程要求，不需要额外搭建操作平台即可直接嵌入现有产线。切割执行端采用了导向柱配合直线轴承的升降结构，切割头的下压行程可根据待加工物料的厚度进行调整，最大裁切厚度为30mm，切割头侧边设置的透明防护挡板，既可以观察裁切作业的实时状态，也能避免裁切过程中产生的碎屑飞溅伤人。两层输送线的驱动端均采用独立的减速电机驱动，线体运行速度可通过调节旋钮实现0.1-0.5m/s的无级调速，可根据不同物料的裁切长度要求匹配对应的输送速度，不需要更换机械传动部件即可完成工艺参数切换。设备底部的废料收集盒采用抽拉式结构，日常清理碎屑时不需要拆解设备护罩，抽出收集盒即可完成废料倾倒，降低日常维护的操作难度。线体侧边预留的传感器安装位，可根据实际工艺需求加装光电检测、色标传感器等检测元件，实现物料到位自动触发裁切、缺料自动停机等功能，不需要对主体结构进行二次打孔改造，能快速适配不同行业的定制化裁切工艺要求。整套结构的受力件均采用标准铝型材搭配钣金折弯件制作，没有复杂的异形焊接结构，加工装配难度低，后期更换易损件时可直接采购标准件替换，减少设备停机维护的时间成本。
