西门子NX CAM数控加工机床操作仿真场景

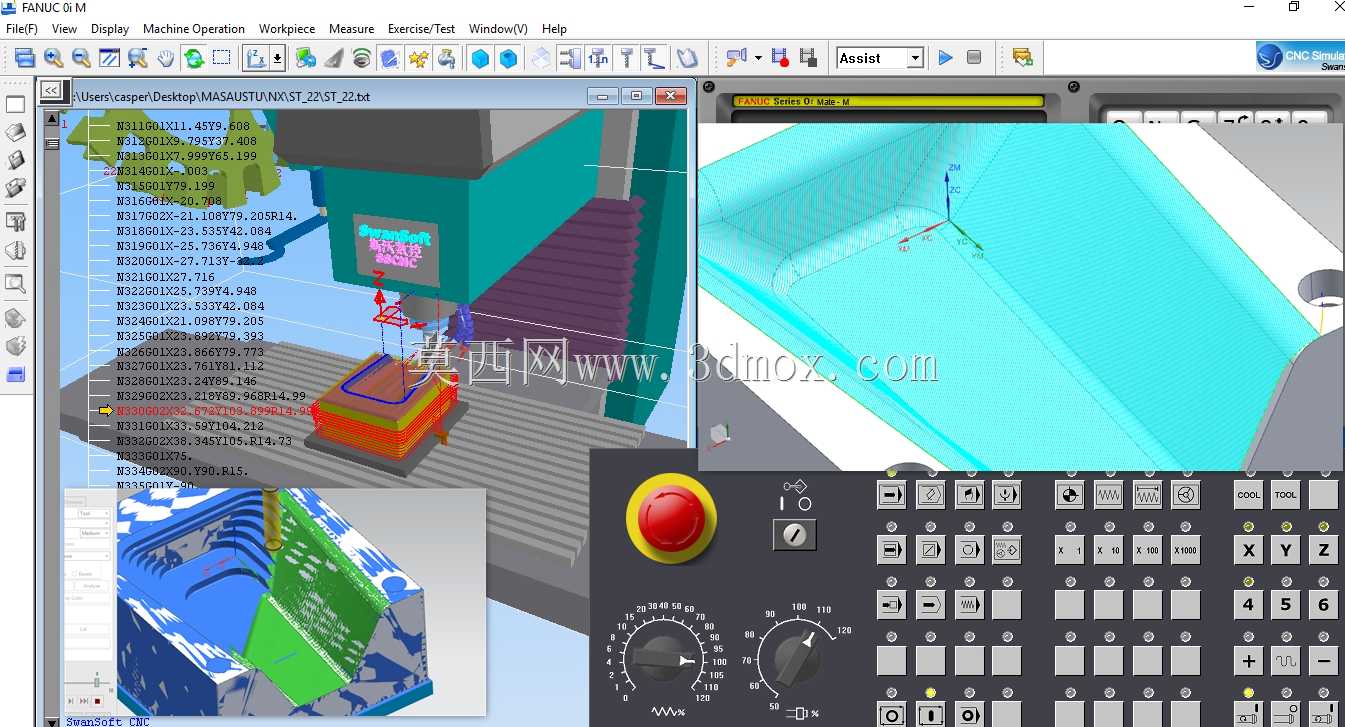

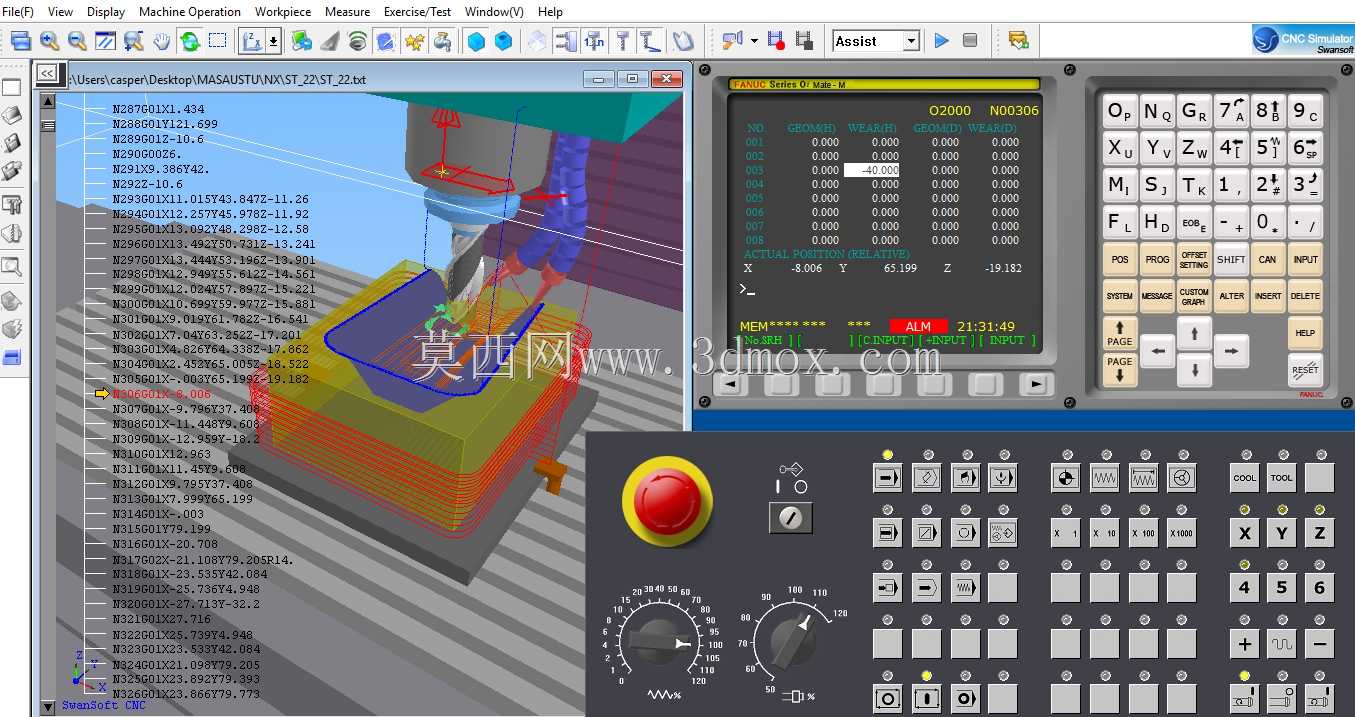

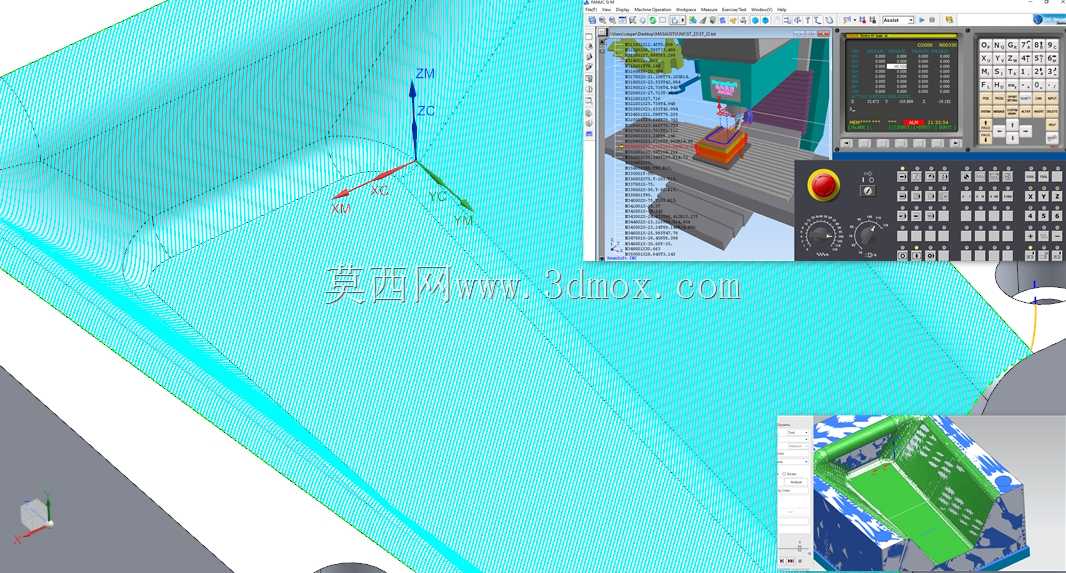

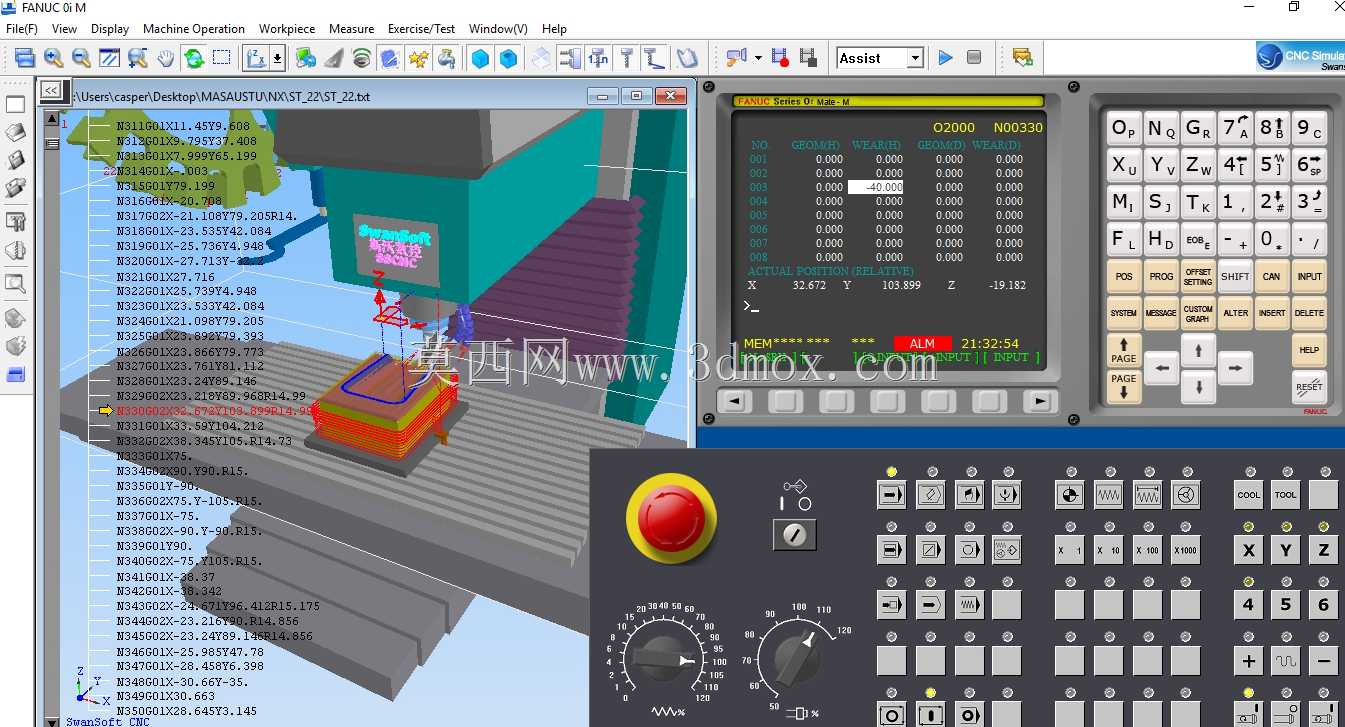

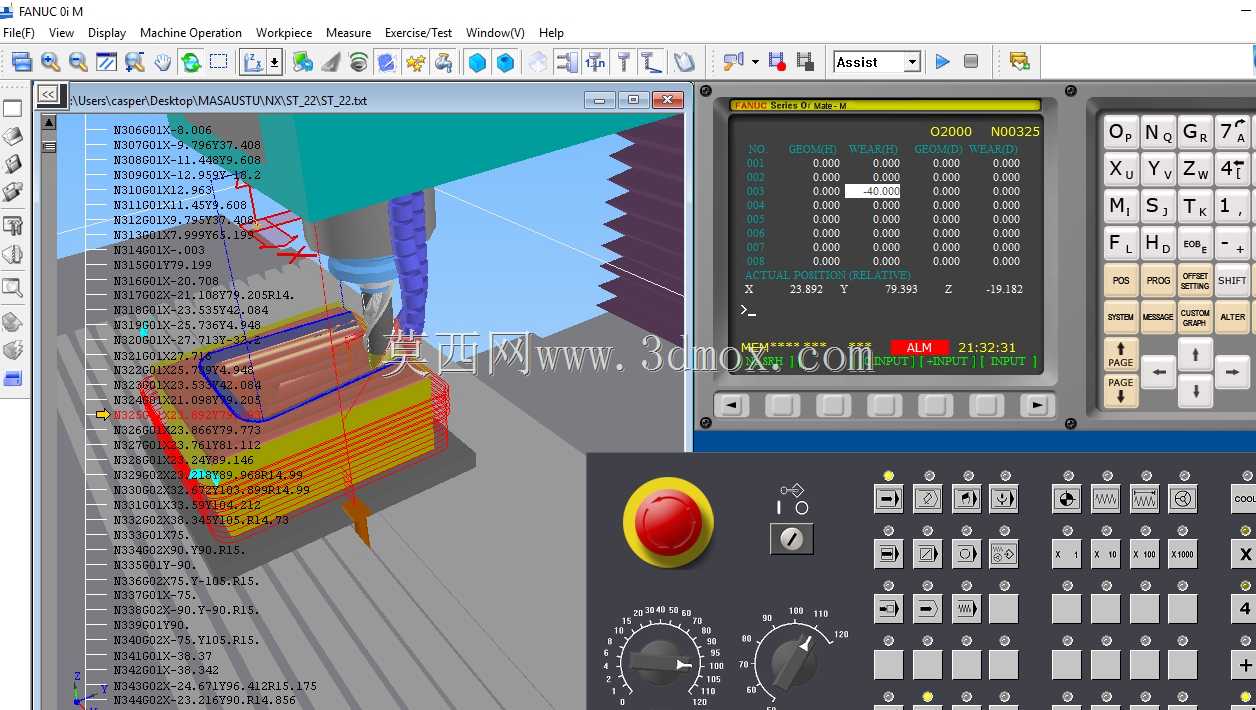

这套仿真场景还原了立式数控加工中心的完整操作与加工状态，可直接用于CAM编程的刀路验证、操作流程模拟环节，覆盖车间实际加工前的预校验全流程需求。场景内完整复刻了机床操作面板的全部控件布局，包括急停按钮、进给倍率旋钮、模式选择旋钮、轴方向控制按键、主轴转速调节按键、程序运行控制按键，所有控件的排布位置与实际量产机床的操作逻辑完全一致，操作人员可通过仿真场景提前熟悉按键操作顺序，避免现场上机时的误操作风险。加工区域部分还原了立式铣床的主轴结构、工作台装夹工位，当前展示的是小型结构件的分层铣削加工状态，刀路轨迹沿工件型面逐层走刀，仿真画面同步呈现了刀具切削过程中的材料去除效果，可直观验证刀路是否存在过切、撞机风险，检查主轴与夹具、工件之间的安全间隙是否符合加工要求。设计过程中优先匹配车间常用的立式加工中心外形尺寸，操作面板的安装高度符合人体工程学要求，站立操作时手臂自然下垂即可触及常用的进给倍率、急停控件，无需过度抬臂或俯身；工作台的行程范围、主轴端面到工作台的距离边界均按照通用机型参数设置，仿真时可直接套用实际加工的工件装夹高度、刀具伸出长度参数，无需额外调整比例即可完成干涉校验。场景内还还原了机床的防护门结构、顶部状态指示灯位置，加工区域的冷却液喷射位置也做了对应仿真，可模拟加工过程中的冷却液覆盖范围，验证切削区域的冷却效果是否满足加工需求。对于编程人员而言，这套仿真场景可直接对接后处理生成的NC代码，模拟完整的程序运行流程，检查换刀动作、主轴启停、进给切换的逻辑是否正确，提前排查程序中的语法错误与动作冲突，减少现场上机的试切时间，降低材料浪费与设备损耗风险。对于新入职的操作人员，可通过该仿真场景反复练习开机回零、工件装夹找正、对刀、程序调用、首件试切的全流程操作，熟悉不同加工模式下的面板操作逻辑，无需占用实际生产设备即可完成操作技能培训，提升培训效率的同时不影响车间正常生产排程。
