家用手持式电蚊拍结构设计方案

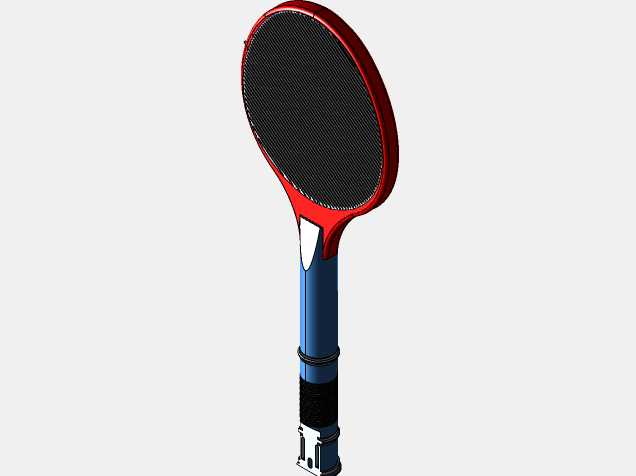

本次建模的手持式灭蚊器具，主要面向家庭日常灭蚊、小型办公场所除虫场景使用，区别于传统蚊香、灭蚊喷雾的化学驱蚊方式，依靠物理接触电击实现蚊虫灭杀，无化学药剂挥发，适配有老人、孩童的居家环境使用，也可在食品加工操作间这类对化学制剂管控严格的区域作为辅助灭虫工具。从结构设计逻辑来看，整体采用三段式布局，拍面区域做椭圆弧边过渡，避免直角磕碰造成的使用损伤，拍框边缘做加厚包边处理，内部金属网采用三层疏密不同的网格结构，外层网格孔径控制在4mm左右，可避免使用者手指误触内层高压电网，中间层电网间距加密至1.2mm，保证蚊虫接触时能形成有效电击回路，同时不会因为网孔过密造成风阻过大，挥拍时不会产生明显的滞手感。手柄区域做分段式防滑设计，靠近拍面的位置做锥形过渡收窄，分散拍面挥击时的应力集中，避免长期使用后拍框与手柄连接处出现断裂；手柄握持段做两处环形橡胶防滑圈，表面做细密的颗粒纹理，即使手部出汗也能保证握持稳定性，手柄尾部做挂孔设计，可直接悬挂在墙面挂钩上收纳，不占用桌面储物空间。从安装边界来看，整体长度控制在48cm左右，拍面最大宽度22cm，手柄直径3.2cm，适配绝大多数成年人的手掌握持尺寸，内部电池仓设置在手柄下半段，采用卡扣式仓盖设计，更换电池时无需额外工具即可开启，仓盖边缘做防水胶条预留槽位，可实现日常泼溅的基础防护，避免清洁时水渍进入电路区域造成短路。电路模块整体嵌入手柄内部空腔，高压发生器与电池仓之间设置绝缘隔离挡板，避免高压模块与供电部分出现爬电风险，拍框与手柄的连接位置设置加强筋结构，筋位厚度1.5mm，呈放射状分布，可承受日常挥拍的冲击力，即使误碰到墙面、桌面等硬质物体，也不会出现拍框断裂的情况。在功能设计上，拍面网面做微凸的弧面设计，相比平面网面，在挥拍接触蚊虫时的有效接触面积提升15%左右，降低蚊虫从网面边缘逃脱的概率，网面张紧度控制在合理范围，既不会因为过松造成网面塌陷触碰外层防护网，也不会因为张紧度过高造成低温环境下网丝脆断。手柄上的控制按键设置在握持时拇指自然触碰的位置，按键行程1.2mm，按压力度控制在5N左右，避免误触的同时保证按压反馈清晰，按键周边做凸起的防护边，防止放置时被桌面误压触发工作状态。
