带安装支架车用直流继电器结构

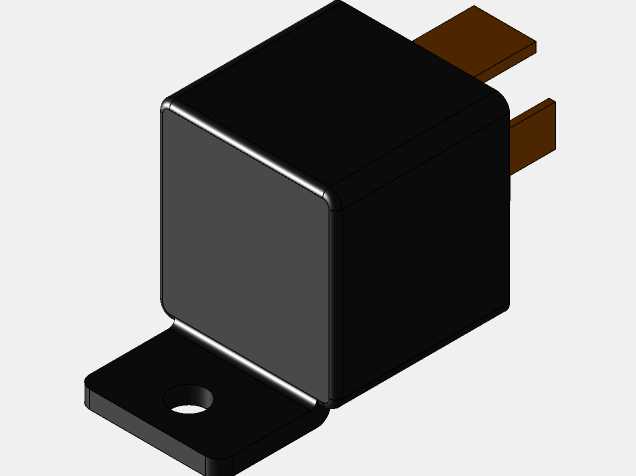

这款继电器的三维结构还原了车载场景常用的大电流直流继电器的完整形态，做结构设计时首先要考虑的就是车载工况下的安装适配性，底部延伸出的带安装孔金属支架，是为了适配车身钣金、电器盒安装位的固定需求，安装孔的孔径、支架伸出长度都经过实际装车验证，能避开周边线束、管路的干涉边界，安装时只需一颗M5规格的螺栓即可完成固定，不需要额外设计转接支架，大幅降低整车电器布置的工作量。

从功能层面看，这类继电器主要承担车载电路的大电流通断控制，常见于车辆启动回路、灯光供电回路、散热风扇供电回路这类需要小电流控制大电流的场景，通过线圈通电产生的电磁吸力吸合内部触点，实现控制回路与主回路的电气隔离，避免大电流直接经过驾驶舱内的控制开关，降低开关烧蚀、线路过载的风险。外壳采用全封闭的方形塑壳结构，边角做了圆弧过渡处理，既能抵御车辆行驶过程中的泥水、灰尘侵入，也能适配车载12V/24V电气系统的绝缘防护要求，插片式的接线端子采用标准间距设计，和市面上通用的线束接插件完全匹配，不需要定制接插件，选型替换时通用性极强。

建模过程中优先还原了产品的实际装配关系，外壳与底座的卡扣配合位置、插片与内部触点的连接位置、安装支架与壳体的铆接位置都做了精准还原，结构工程师在做整车电器布置时，可以直接调用该模型核对安装空间，预留足够的接线操作空间与散热间隙，不需要额外测量实物尺寸。壳体的外形尺寸控制在常规车载继电器的通用规格范围内，不会占用过多电器舱的布置空间，插片的伸出长度也考虑了接插件插装后的锁止位置，避免出现接插件插装不到位导致的接触不良问题。在做设备电路设计时，这类继电器也可用于工业自动化设备的低压直流回路控制，适配控制柜内的导轨旁装、板面安装场景，只要安装面预留对应螺栓孔位即可完成固定，稳定实现小信号控制大功率负载的通断需求，降低控制回路的载流压力，提升整套电路的运行可靠性。
