供水系统用三通式黄铜温控回水阀结构

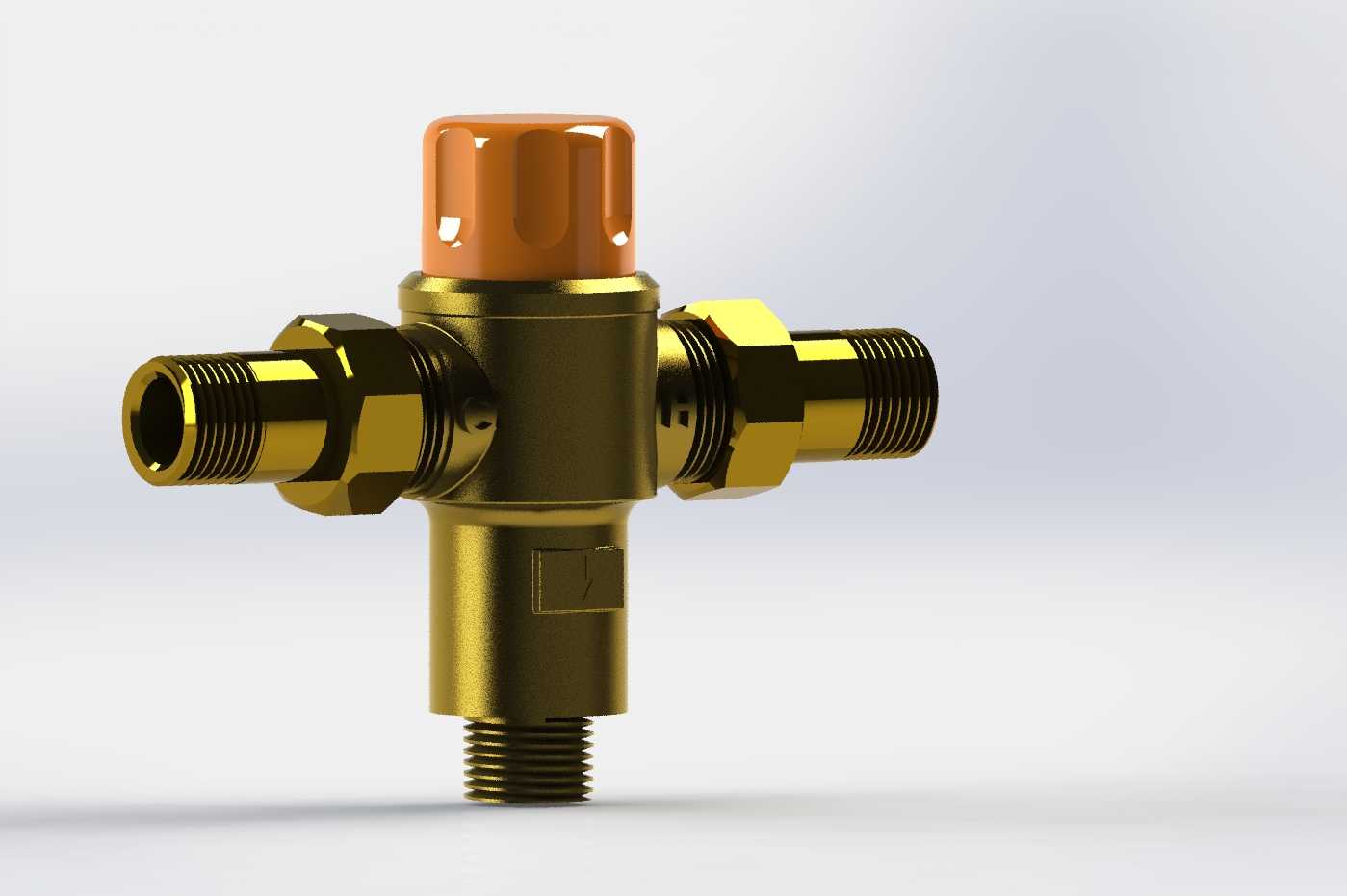

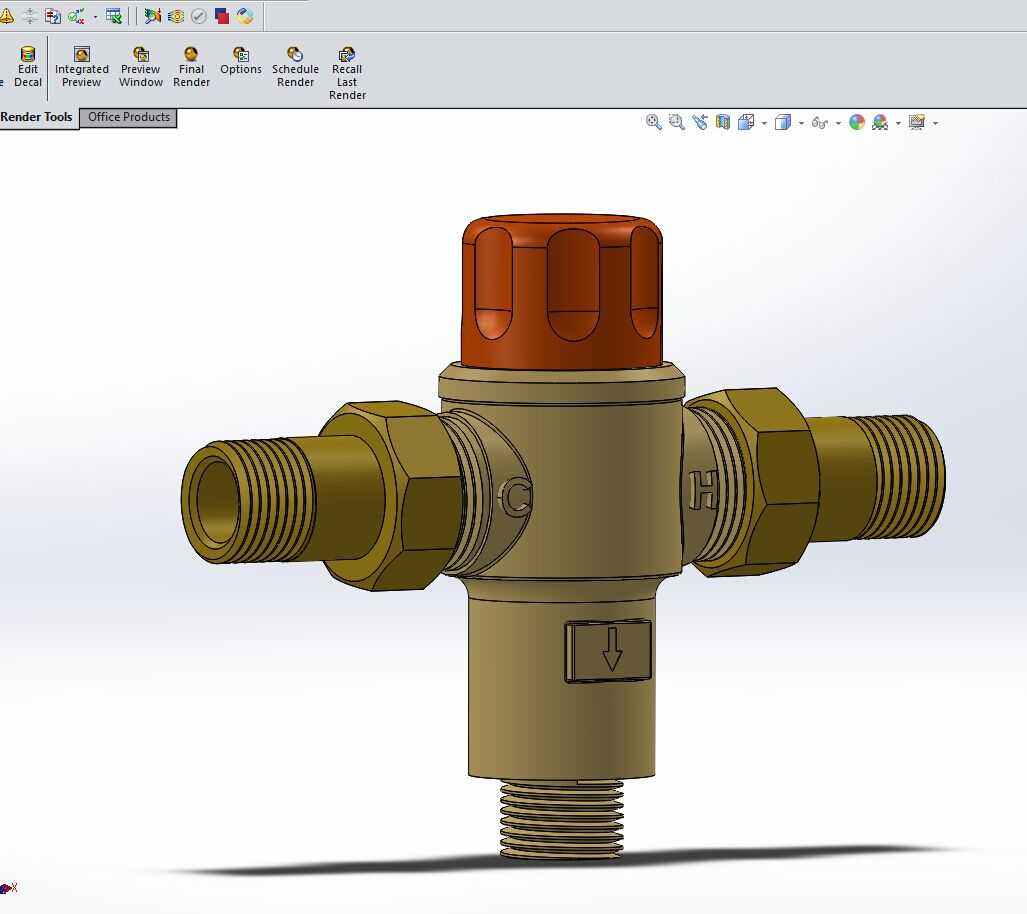

这款三通式回水阀主要应用于民用建筑冷热水供水系统、小型商用恒温供水回路中，常安装在热水器出水端与冷热水管路交汇节点处，核心作用是通过感温元件自动调节冷热水混合比例，避免出水端水温骤升骤降，同时在回路中起到防止热水反向倒流、稳定管路水压的作用，在恒温花洒配套、小型采暖供水支路、商用洗手台恒温供水场景中适配性较强。从结构设计来看，阀体整体采用锻造黄铜一体成型主体，三个外螺纹接口分别对应冷水进水、热水进水、恒温出水三个通路，顶部设置橙色调节旋钮，可通过旋转设定目标出水温度，旋钮内部与感温驱动组件联动，当进水温度出现波动时，感温元件会推动内部阀芯位移，动态调整冷热水通路的过流面积，无需外接电源即可实现恒温调节，适配无供电条件的管路安装场景。设计过程中优先考虑了管路安装的通用性，三个接口采用标准管螺纹规格，下部预留的外螺纹接口可适配排污或测温配件加装需求，阀体整体外形紧凑，安装时无需预留过大的操作空间，相邻管路的最小间距可控制在常规水暖安装的标准范围内，避免与周边管路、墙面固定件产生干涉。阀体表面做了抛光镀镍处理，既提升了黄铜材质的抗腐蚀能力，适配厨卫潮湿环境的长期使用，也降低了管路流体经过时的阻力损失，内部流道采用圆弧过渡设计，没有直角突变结构，可减少水流经过时的紊流噪音，同时避免杂质在流道拐角处沉积堵塞。在安装边界上，该款阀件支持水平或垂直管路安装，调节旋钮需保持朝上或朝向便于操作的侧面，安装时需注意三个接口的流向标识，避免冷热水接反导致恒温功能失效，接口处缠绕生料带时需控制缠绕厚度，避免螺纹配合过紧导致阀体开裂，整体安装扭矩符合民用管路阀件的通用施工规范，无需专用工具即可完成现场装配。
