三通法兰式铸铁截止阀结构设计

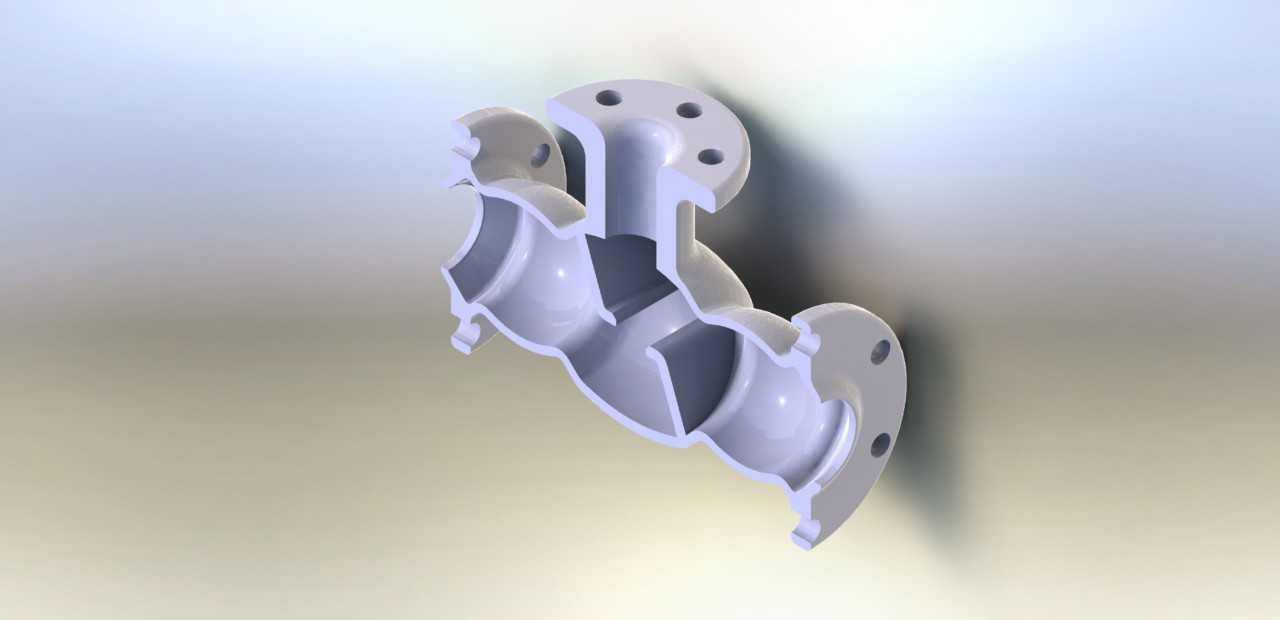

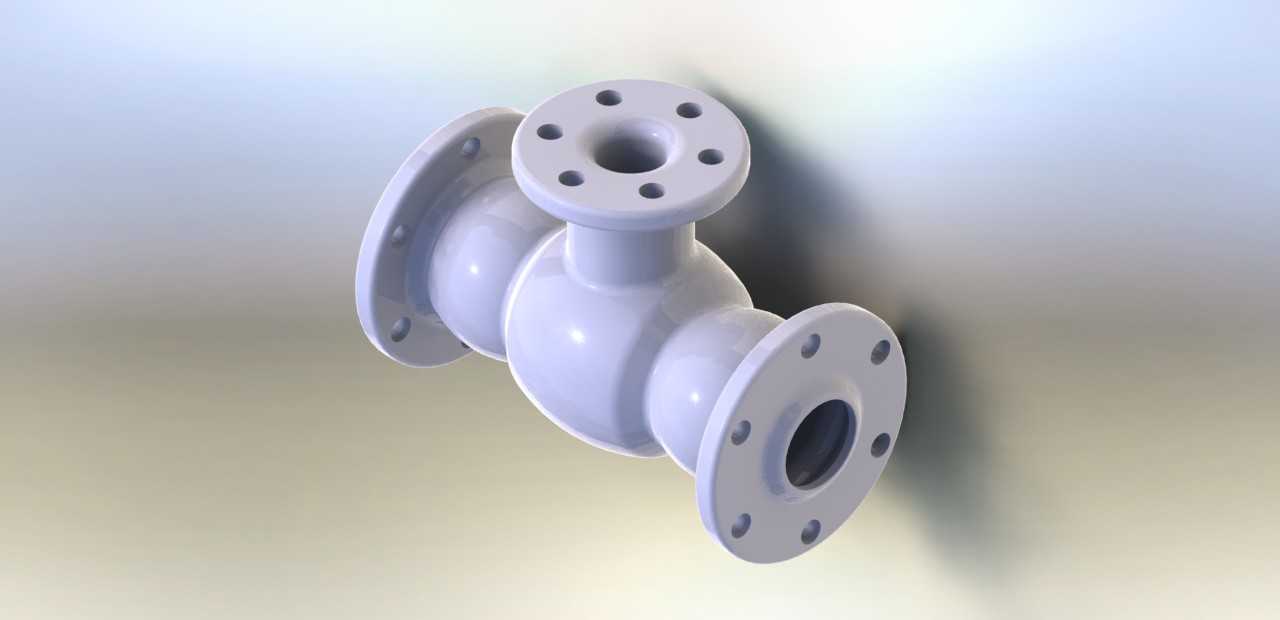

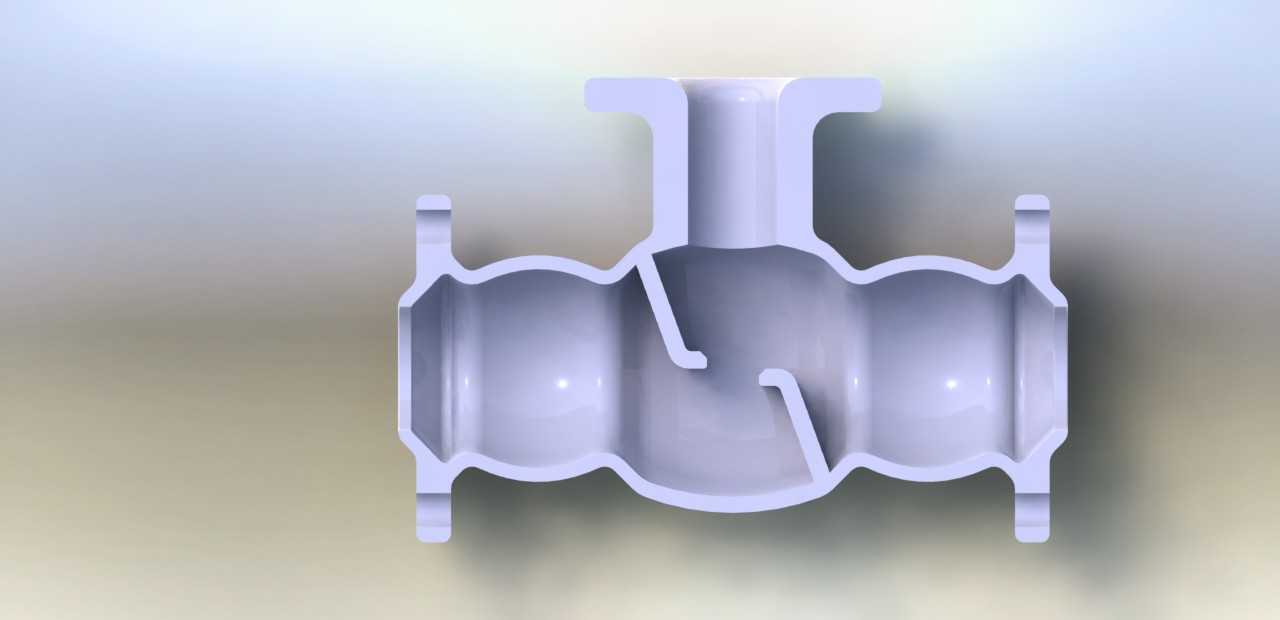

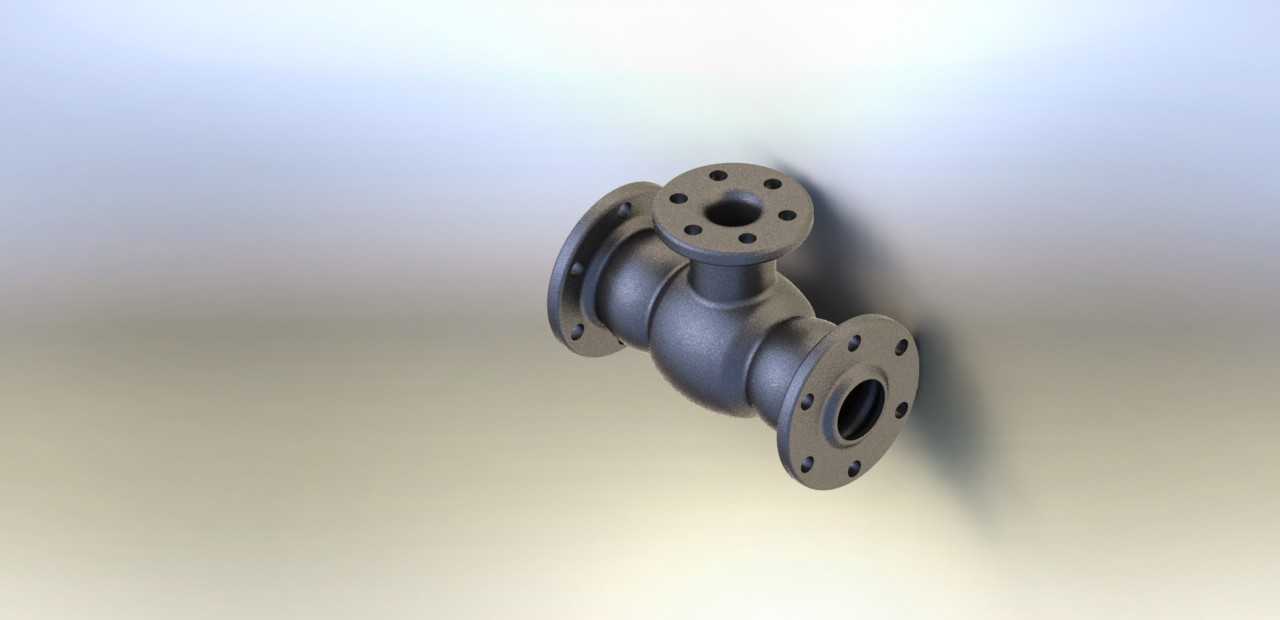

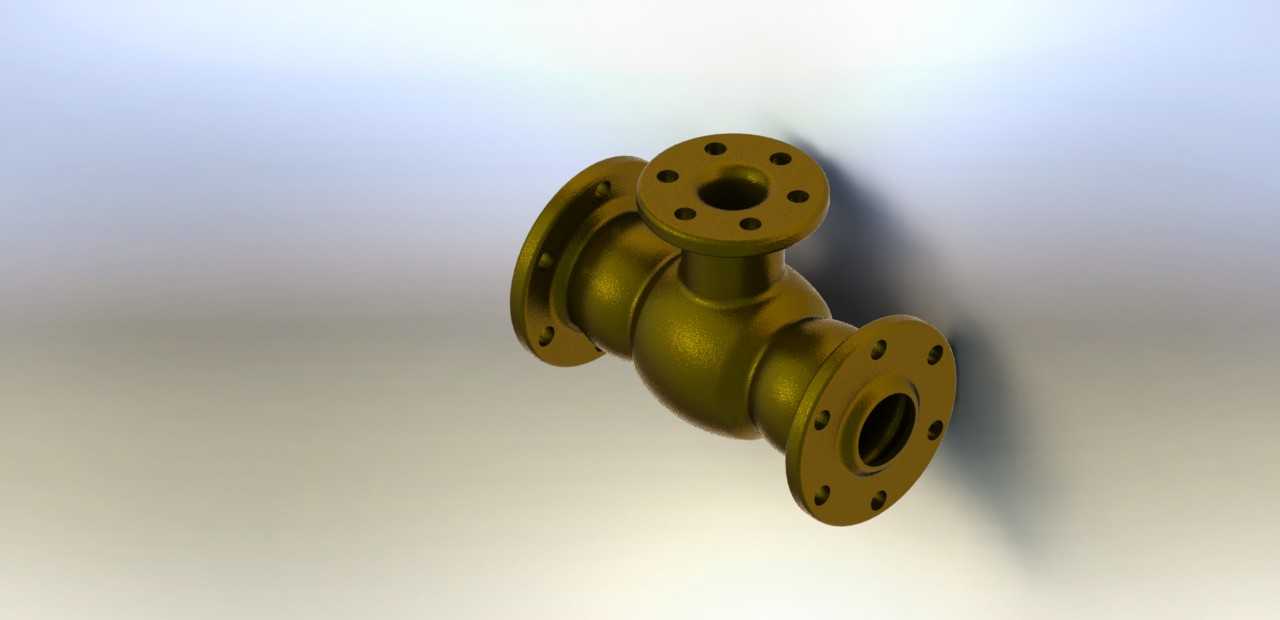

这款三通法兰连接的阀件，主要应用在工业流体输送管网的支路分流、合流以及流向切换场景，常见于化工介质输送、市政给排水、暖通循环水、蒸汽输配等管路系统中，可在不额外增设支路管件的前提下完成单路进双路出或者双路进单路出的流体管控，减少管路接头数量，降低管网泄漏风险点。从结构设计来看，阀体采用一体式铸铁铸造成型，三个连接端均采用标准法兰盘结构，法兰盘上均匀分布螺栓过孔，安装时可通过配套螺栓与管路侧的配对法兰紧固，中间加装密封垫片即可完成可靠连接，无需额外加工焊接坡口，适配现场快装需求，也方便后期运维拆卸检修。阀腔内部的流道做了圆弧过渡处理，没有直角突变结构，能有效降低流体通过时的局部阻力，减少介质冲刷带来的阀体内壁磨损，同时降低管路运行的压损，提升输送效率。三个法兰端的连接端面保持严格的垂直度与同轴度公差，安装时可避免管路出现强制对接产生的装配应力，防止长期运行过程中法兰密封面出现渗漏。设计过程中充分考虑了安装边界的适配性，三个法兰的端面间距、螺栓孔中心圆直径均匹配通用工业管路的标准规格，可直接替换同通径的常规三通阀件，无需对现有管路进行切割改造。阀体外部的加强筋结构沿着流道走向分布，在不额外增加过多壁厚的前提下提升了阀体整体的刚性，可承受管路运行中的水锤冲击与压力波动，避免阀体出现开裂变形。阀顶的连接法兰用于适配驱动执行机构，不管是手动轮驱动还是气动、电动执行器，都可通过标准法兰接口完成装配，适配不同自动化程度的管路管控需求。在实际选型应用中，这类三通阀可根据管路的介质特性匹配对应的密封件材质，输送清水类介质时可采用丁腈橡胶密封，输送高温蒸汽或者腐蚀性介质时可更换氟橡胶或者金属密封副，满足不同工况的使用要求。安装过程中需要注意三个法兰端的对接同轴度，紧固螺栓时需采用对角分次拧紧的方式，避免法兰面受力不均导致密封失效，同时要预留出阀顶执行机构的操作与维护空间，方便后期更换密封件或者检修内部阀芯结构。
