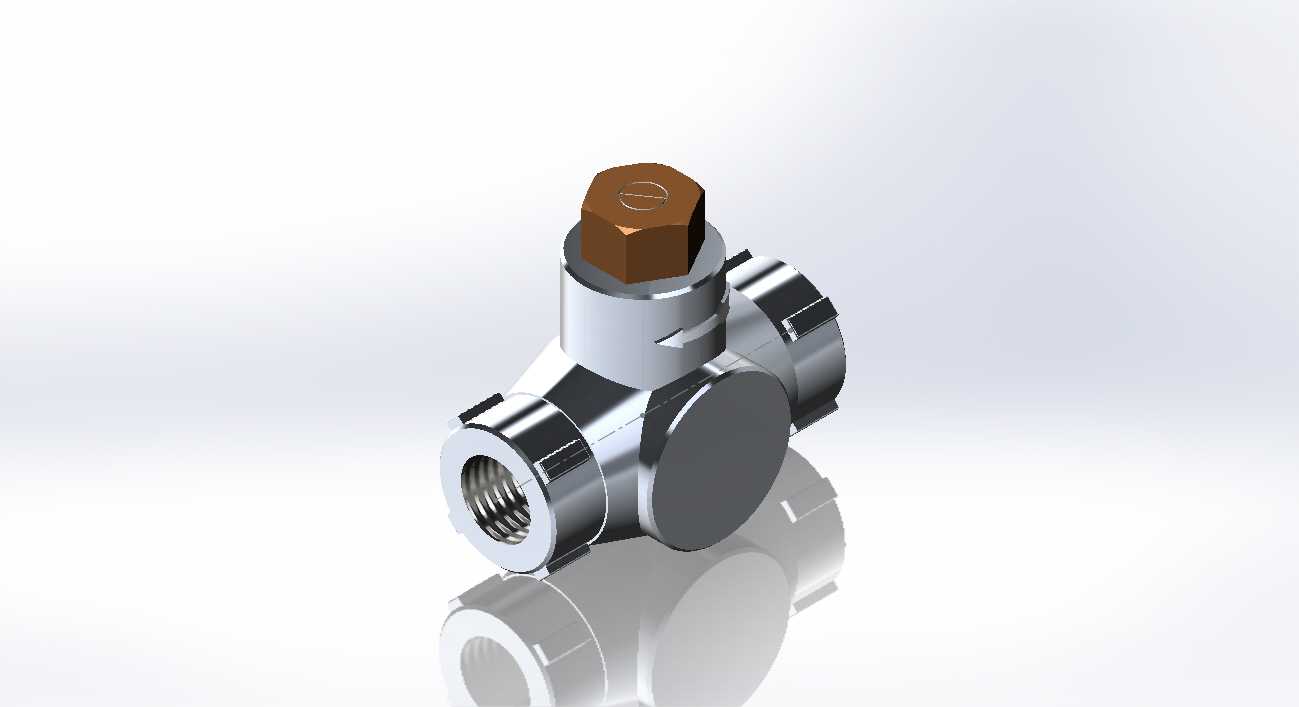

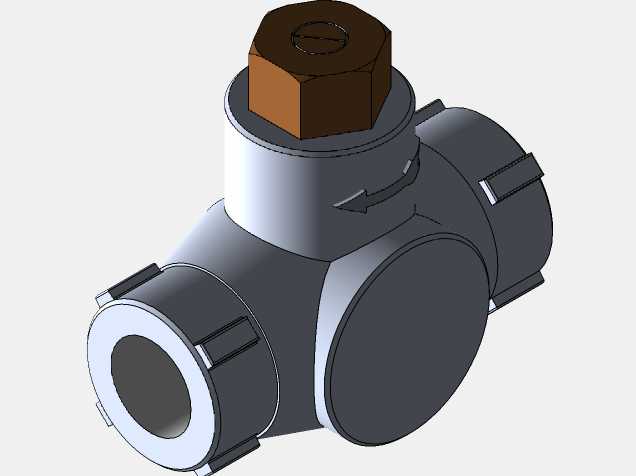

0.75英寸校准式三通调节阀结构模型

这款三通式校准调节阀主要面向小通径气体管路的流量精准调控场景，常见于实验室气路分配、小型工业气动系统支路调压、计量校准台架的气路通断与微调环节，可同时实现两路进气的汇流调节或者单路进气的分流配比，适配公称通径0.75英寸的内螺纹连接管路，安装时无需额外焊接法兰，直接通过管螺纹与上下游管路旋接即可，安装边界需预留顶部调节螺帽的操作空间，侧面两个接口的同轴度公差控制在0.05mm以内，可避免管路安装时出现别劲应力导致的密封失效问题。产品的核心功能是通过顶部的六角调节螺帽改变内部阀芯的开度，配合内置的校准刻度结构，可实现流量调节的线性度控制，相比普通三通球阀，其调节精度更高，可满足计量场景下对气体流量的精细化管控需求，阀体采用整体式锻造结构，三个接口的流道做了圆弧过渡处理，可降低气体流经阀体时的紊流噪声与压损，内部密封件采用耐老化的丁腈橡胶材质，可适配常规压缩空气、惰性气体等介质的长期工作工况。从设计思路来看，建模时优先保证了各接口螺纹参数的准确性，严格遵循NPT管螺纹的牙型角与螺距标准，顶部调节螺帽的对边尺寸符合常规扳手的操作空间要求，阀体外部的六角结构既可以作为安装时的扳手夹持位，也可增强阀体整体的结构强度，避免管路拧紧时阀体出现变形。模型还原了产品的真实装配关系，阀芯与阀体的配合间隙、调节螺帽与阀杆的连接结构都做了完整呈现，底部的镜像反射结构仅为展示效果，实际产品无该部分结构，在进行设备选型建模时，可直接将该模型导入装配体，匹配对应的管路接口位置，无需额外调整安装尺寸，其整体结构紧凑，相比同通径的法兰式调节阀占用空间更小，适合在集成度较高的气路控制盘柜内布置，日常维护时仅需拆卸顶部螺帽即可更换内部密封件与阀芯，无需将整个阀体从管路上拆下，可大幅降低现场维护的工作量。流道设计上特意将调节截流位置设置在三路交汇的中心区域，可避免单侧流道受压不均导致的阀芯偏磨问题，延长产品的实际使用寿命，阀体外部的金属质感处理还原了不锈钢材质的表面处理效果，调节螺帽的铜质材质区分也符合实际产品的材料选型逻辑，铜质螺帽的防锈性能更好，适合长期暴露在外部环境下的操作场景，不会因为锈蚀导致调节卡涩。
