塔夫里达电气BB/TEL集成式电气组件

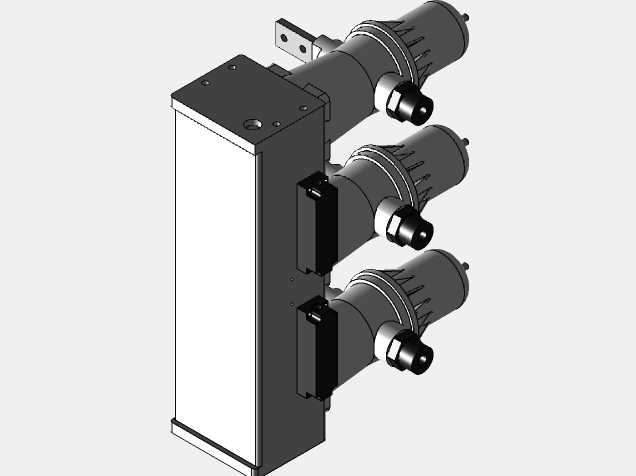

这款集成式电气组件主要面向工业配电、设备电控回路的信号与电源接驳场景，常见于机床电控柜、自动化生产线分线节点、成套设备的外接通讯与供电接驳位置，能够在紧凑安装空间内完成多回路的电气连接，替代传统零散接线端子与独立接头的组合方案，减少柜内布线的杂乱程度，降低接线错误概率。从结构设计来看，组件采用竖置长方体基座作为承载主体，基座一侧预留了标准化安装孔位，可直接通过螺栓固定在电控柜安装梁或者设备侧壁的安装面上，安装边界清晰，基座的长宽尺寸适配常规电控柜的侧装空间，不会占用过多柜内走线通道，三个并排布置的接头单元沿基座长度方向等距排布，每个接头单元都带有独立的锁紧结构，接驳线缆后可实现防松脱效果，适配工业场景下的振动工况，避免长期运行出现接头松动、接触不良的问题。设计过程中优先考虑了现场接线的操作便利性，接头的插拔方向垂直于基座安装面，操作人员在柜前即可完成线缆插拔操作，不需要探入柜内深处作业，降低后期运维的操作难度。基座内部集成了各回路的导电连接结构，省去了外接跨接线的步骤，每个接头单元的接口尺寸统一，可适配对应规格的航空插头类线缆接头，接线完成后接头与基座之间的缝隙带有密封结构，能够阻挡日常工况下的粉尘侵入，适配多数工业车间的使用环境。从安装适配性来看，基座顶部的固定挂耳可兼容不同厚度的安装板材，不管是柜内的冷轧钢安装板还是设备侧壁的型材安装面，都能通过调整螺栓锁紧位置完成固定，三个接头单元的间距预留了足够的手部操作空间，插拔线缆时不会出现相邻接头互相干涉的情况。组件整体的结构布局充分考虑了工业现场的实际使用需求，没有冗余的结构设计，所有外部结构都服务于安装固定、线缆接驳、防护防松这几个核心功能，建模过程中还原了接头的锁紧卡扣、基座的安装孔位、各部件的装配间隙，可直接用于电控柜的布局干涉检查、成套设备的布线模拟，也能作为电气集成组件的设计参考，帮助结构设计人员快速完成电控部分的布局匹配，减少重复建模的工作量。
