铜绿款20V设备指示信号灯结构设计

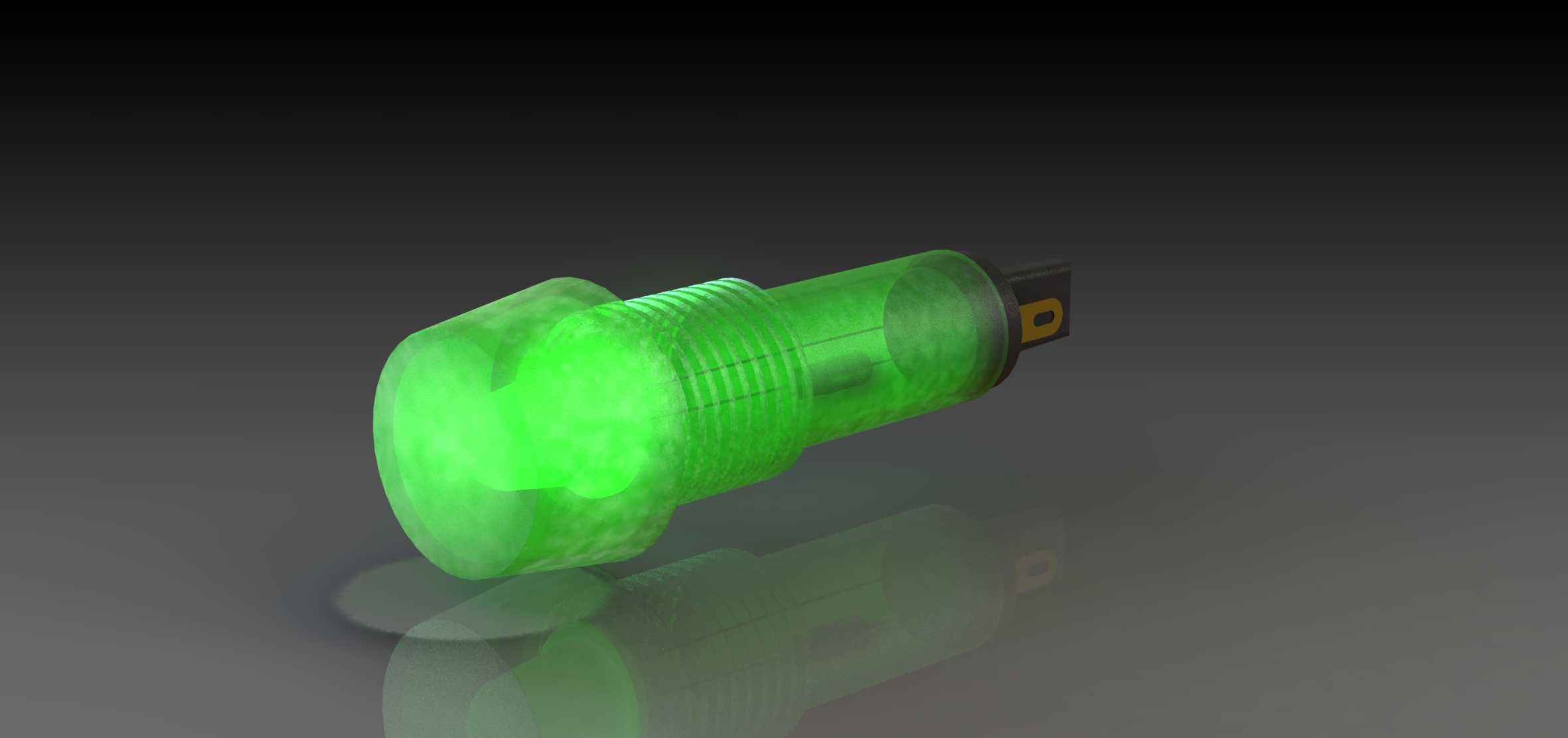

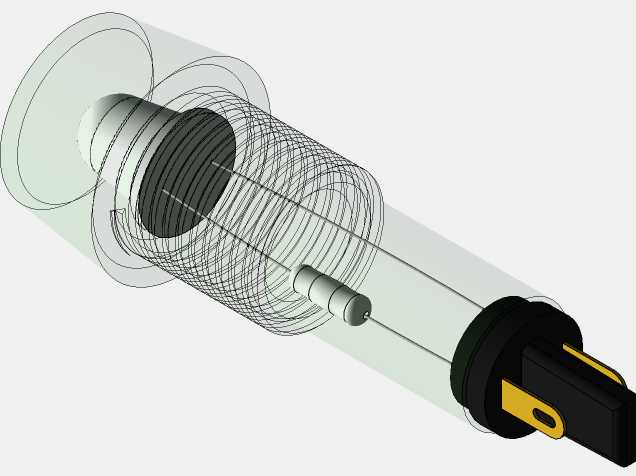

这款嵌入式安装的指示信号灯，多用于工业控制柜面板、小型机电设备操作面、自动化产线工位旁的状态提示场景，日常承担设备通电状态、运行工况、故障告警的可视化提示作用，在低压配电回路、小型专机操作面板、试验台架上的应用十分普遍。设计阶段优先考虑面板安装的适配性，整体采用圆柱螺纹式安装结构，主体外壳带标准外螺纹段，配套锁紧螺母即可完成面板固定，无需额外设计安装卡扣或焊接固定位，适配常规厚度的金属、塑料电控面板，安装时仅需在面板上开出对应直径的圆孔，从面板正面插入灯体后，在背面旋紧锁紧螺母即可完成固定，安装效率高，后期维护更换时无需拆解周边其他元件，直接从面板背面拧下螺母即可抽出灯体，适配现场快速维保的需求。灯头部分采用圆弧凸起的透光结构，透光罩做匀光处理，内部光源点亮时不会出现局部亮斑，从面板正面的各个观察角度都能清晰识别灯光状态，避免因视角偏差漏看信号提示。尾部预留接线插片接口，采用标准快插式接线端子，无需焊接导线，直接将对应线径的接插件插紧即可完成电气连接，接线部位做了限位结构，避免接插件插反或松脱，适配常规低压控制回路的接线规范。整体外径控制在10mm级别，安装后突出面板的长度较短，不会额外占用面板前方的操作空间，也避免操作人员动作时误碰损坏灯体。透光部分采用耐油污、耐轻度摩擦的半透明材质，适配车间多粉尘、少量切削油飞溅的使用环境，长期使用不会出现透光率快速下降的问题。外壳螺纹段做了防滑处理，锁紧螺母时无需额外工具即可手动初步固定，再用扳手稍加拧紧即可达到安装牢固度要求，不会因设备运行振动出现松脱移位。内部光源与透光罩之间做了隔光设计，避免光线从灯体与面板安装孔的缝隙处漏光，保证信号提示的指向性，不会对周边其他指示元件造成光线干扰。在结构建模过程中，重点还原了螺纹段的牙距、灯头圆弧的曲率、尾部插片的间距尺寸，确保模型导入装配体后可直接完成面板开孔的干涉检查，匹配实际选型时的安装空间校验需求，灯体各段的直径、长度尺寸均按照实物等比例还原，可直接用于电控柜的面板布局设计、设备操作面的元件排布模拟，帮助设计人员在方案阶段就确认各指示元件的安装间距、观察视角是否符合操作规范，避免后期加工面板时出现开孔位置偏差、元件干涉的问题。
