钣金结构设备通风防护栅设计

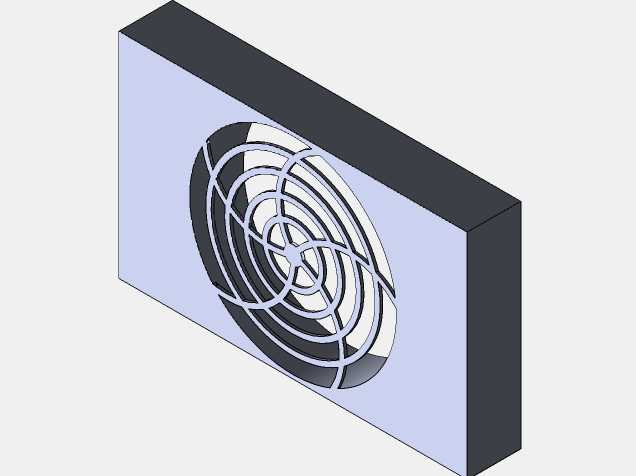

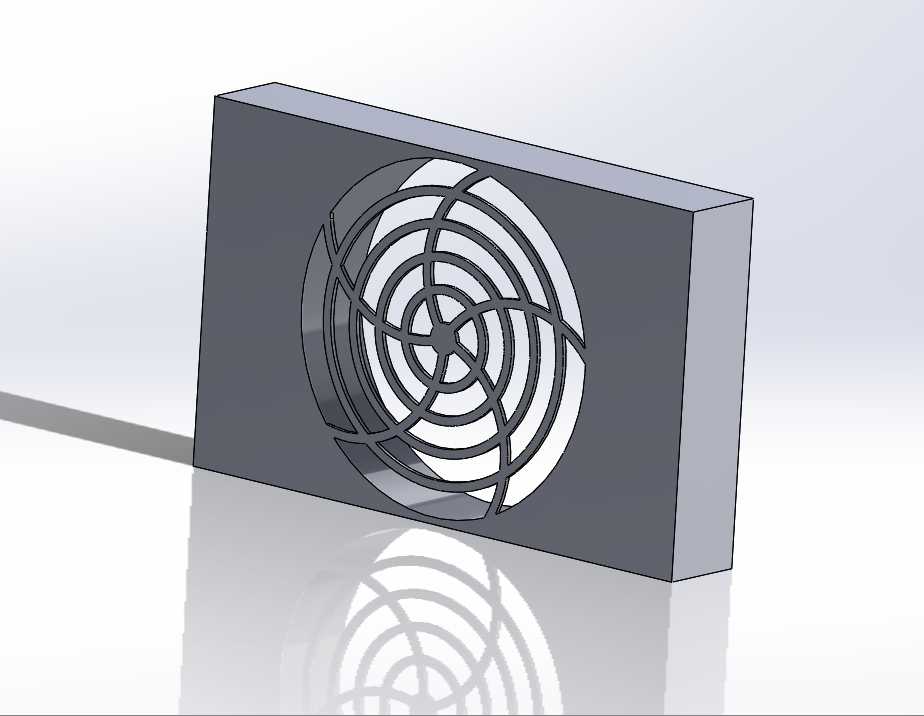

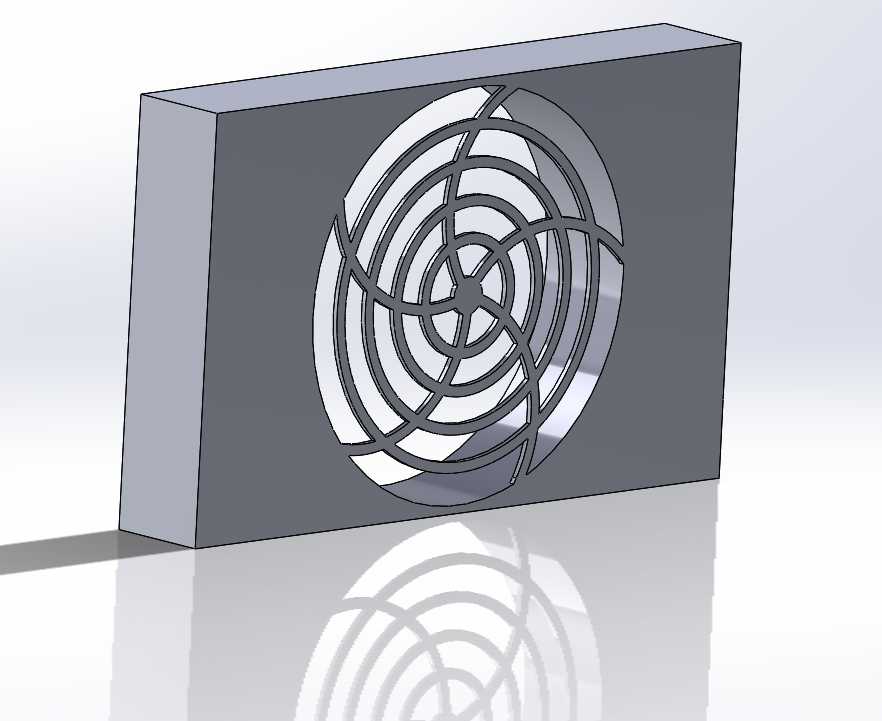

这款通风防护构件主要适配各类工业电控柜、小型设备机箱、嵌入式动力单元的侧部通风需求，日常工况下承担气流导通与异物阻隔的双重作用，避免大尺寸杂物、虫鼠侵入设备内部造成线路短路、扇叶卡滞等故障，同时兼顾外装面的视觉规整度，不会破坏设备整体的工业外观协调性。设计阶段优先考虑钣金加工的工艺可行性，整体采用平板式安装基底，不需要额外做弯折包边的复杂工序，常规激光切割设备即可一次完成所有栅格轮廓的加工，后续仅需做边缘去毛刺处理就能直接进入喷涂或阳极氧化工序，加工良率高，单批次生产的成本控制空间充足。安装边界上预留的平面区域可以直接贴合设备壳体的预留开口，四周可通过自攻螺丝或者拉铆钉完成固定，不需要额外设计适配转接件，对不同厚度的钣金壳体、塑料机箱壳体都有较好的适配性，安装孔位可以根据实际设备的开口尺寸做灵活调整，不会出现干涉问题。栅格部分采用同心环加径向支撑筋的结构布局，在保证通风开口率满足散热需求的前提下，通过多道环形筋与径向筋的交叉连接提升整体结构强度，即使受到日常的轻微磕碰、外力按压也不会出现栅格变形凹陷的问题，防护等级可以满足常规室内工业设备的使用要求。气流通过时，环形栅格的导流作用可以减少直吹带来的风噪，同时能打散直吹气流避免局部积尘，长期使用过程中栅格缝隙不容易积攒絮状杂物，日常维护仅需用毛刷清扫表面即可完成清洁，不需要拆解构件。结构建模过程中所有的轮廓过渡都做了等壁厚处理，没有出现尖角、薄壁突变的结构，钣金展开后不存在工艺缺口，切割过程中不会出现烧边、挂渣的问题，支撑筋的宽度经过反复校核，既不会因为过窄导致加工变形，也不会因为过宽遮挡通风面积影响散热效率，整体结构的受力分布均匀，安装后长期处于设备振动工况下也不会出现焊缝开裂、筋条断裂的问题。
