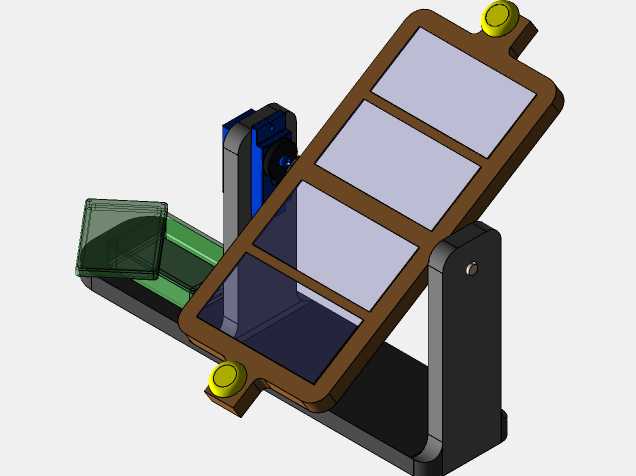

可倾角调节式光伏太阳追踪装置结构

该装置主要应用于分布式离网光伏供电场景，常见于户外小型监测基站、野外便携供电单元、庭院分布式光伏补能点位，核心作用是实时调整光伏板的受光角度，让光伏组件平面始终保持与太阳入射光线垂直的姿态，相比固定倾角的光伏支架，可有效提升单位面积光伏板的光能接收效率，降低弱光环境下的发电损耗。从功能结构来看，装置采用双轴支撑的铰接结构，两侧立式支撑座预留了铰接安装孔位，光伏板承载框架可绕横向铰接轴完成俯仰角度调整，框架上下两端设置的旋钮式锁紧结构，可在角度调整到位后完成位置锁止，避免户外风载导致框架移位；框架侧边集成的小型传感模块，可实时采集太阳入射角度数据，为角度调整提供参数依据，底座部分采用平整式安装面，可适配水泥基座、金属支架顶面等多种安装基面，安装时无需额外定制复杂转接件。设计过程中优先考虑了户外使用的结构可靠性，承载框架采用边框式镂空结构，在保证光伏板安装支撑强度的前提下，尽可能降低整体结构自重，减少支撑座的承重负载；两侧支撑座的受力点做了加厚处理，铰接位置加装了耐磨衬套，降低长期角度调整带来的铰接磨损，延长结构使用寿命。安装边界方面，装置整体横向宽度适配常规小尺寸多拼光伏组件的安装尺寸，纵向俯仰调整角度覆盖0到75度范围，可满足不同纬度地区的太阳高度角适配需求，底座安装孔位采用通用间距设计，可直接匹配市面常见的户外光伏支架安装标准，无需重新打孔适配；框架内侧预留了光伏板接线的走线空间，可避免线缆外露在户外环境下出现老化破损，侧边的传感模块采用嵌入式安装，突出框架表面的尺寸控制在安全范围内，不会在角度调整过程中与支撑结构发生运动干涉。整体结构没有冗余的复杂传动部件，日常维护仅需定期检查铰接位置的锁紧状态与衬套磨损情况即可，运维难度较低，适合无专业运维人员长期值守的户外场景使用，结构建模过程中所有配合面均预留了合理的安装公差，可直接用于后续的结构件加工与样机装配验证。
