教学用NE555三波形发生电路模块设计

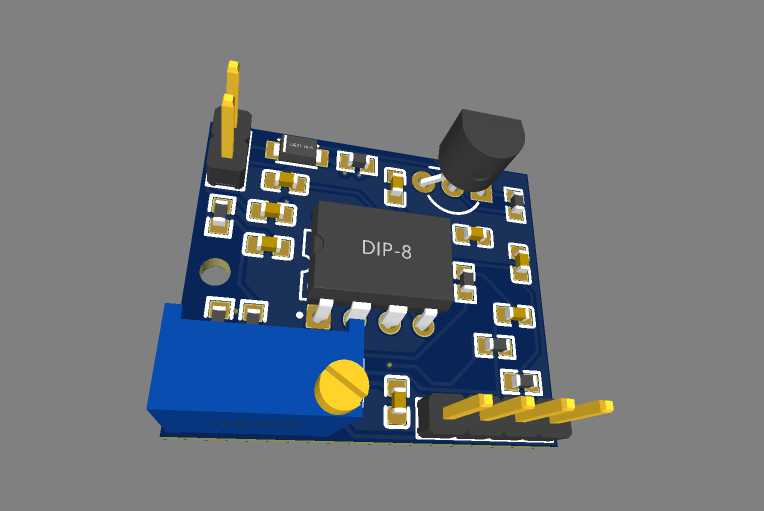

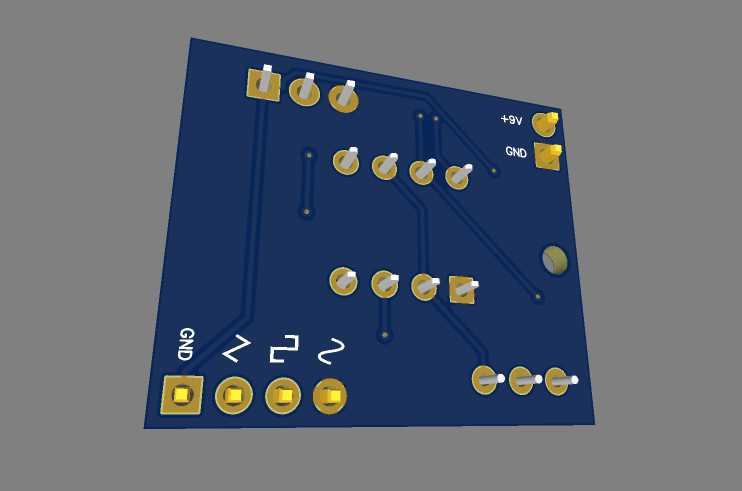

这款基于NE555芯片搭建的三波形发生模块，主要面向电子教学实验场景设计，可作为模拟电子技术课程的实操演示载体，帮助学习者直观理解多谐振荡、波形整形的核心电路原理，也能为小型电子DIY项目提供可调的基础信号源。模块采用直插DIP-8封装的NE555作为核心振荡芯片，板载集成了电位调节元件、电解电容、限流电阻、排针接口与供电端口，所有元器件采用通孔焊接布局，既符合教学场景下的元件识别需求，也方便学习者进行拆焊练习与电路改接调试。供电端适配9V叠层电池的接入逻辑，无需额外搭建复杂供电电路即可快速上电工作，板载的Trimpot可调电位器可直接调整振荡回路的RC参数，实现输出波形频率的连续调节，可同时输出方波、三角波等三类基础波形，满足常规低频信号测试的使用需求。从结构设计层面来看，整块电路板采用规则矩形布局，排针引脚统一布置在板边两侧，引脚间距遵循标准2.54mm排距规范，可直接插接在面包板上完成实验接线，无需额外制作转接线束；板上的电解电容、可调电位器等较高元件统一布置在板侧区域，避开核心芯片的安装位，既减少了元件之间的高度干涉，也方便调试时用螺丝刀调整电位器参数。模块的安装边界完全贴合常规小型实验板的尺寸范围，板角预留的安装孔位可配合铜柱将模块固定在实验台架上，避免实验过程中接线拉扯导致模块移位。电路走线完全遵循低频模拟电路的布线规则，电源线与信号线走线路径短捷，功率回路与信号回路做了基础的区域分隔，可减少波形输出的纹波干扰，保证输出波形的稳定性。在实际教学使用中，这款模块可直接配合示波器完成波形参数测量实验，学习者可通过调整电位器观察波形频率、占空比的变化规律，也可通过替换板上的阻容元件，验证不同RC参数对振荡电路输出特性的影响，相较于散装元件搭试的电路，集成化的模块可减少实验过程中的接线错误，让学习者将更多精力放在电路原理的理解上，而非排查接线故障。模块上的所有元件均采用工业级常规通用型号，替换成本极低，即便教学过程中出现元件损坏，也可快速找到替换件完成维修，适合批量配备在学校电子实验室中，作为基础电子实验的常备实训模块。
