可伸缩十字轴式万向传动轴结构设计

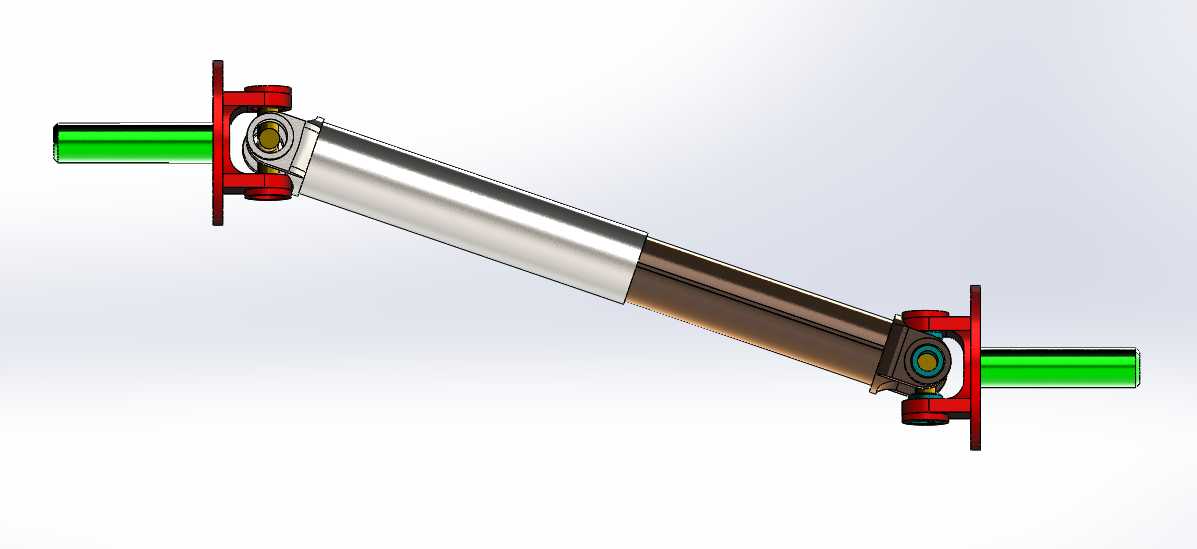

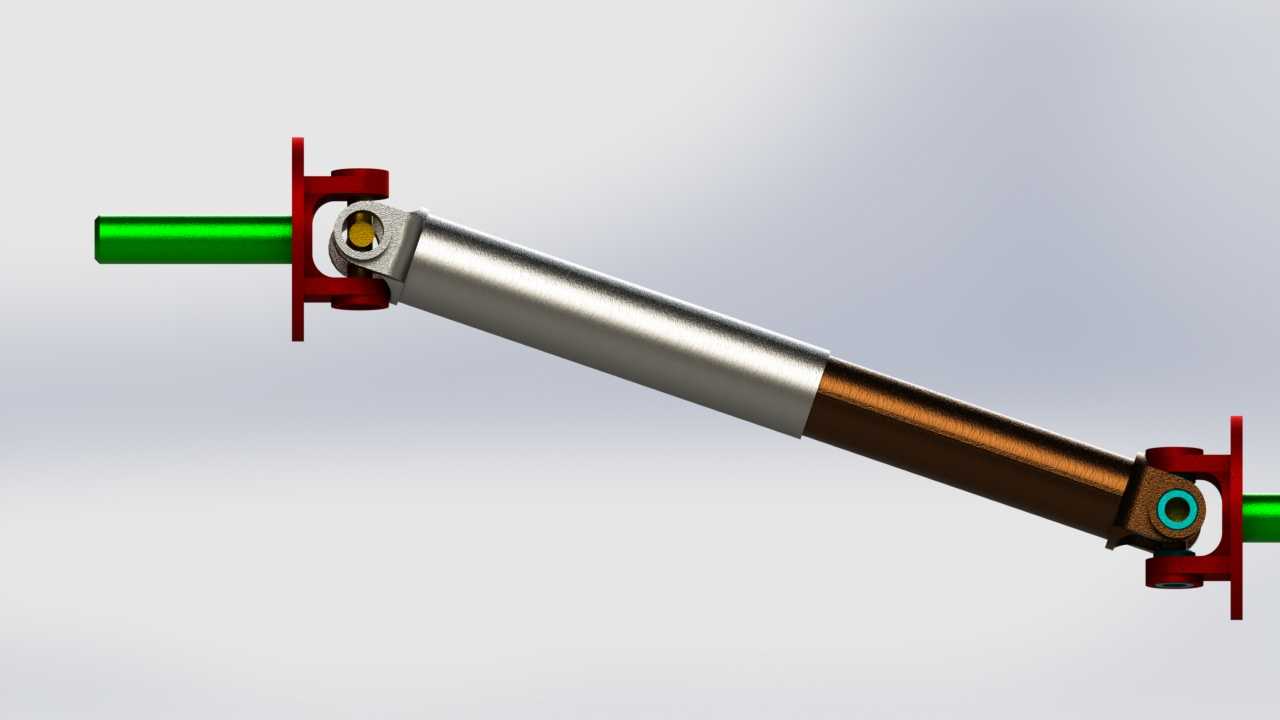

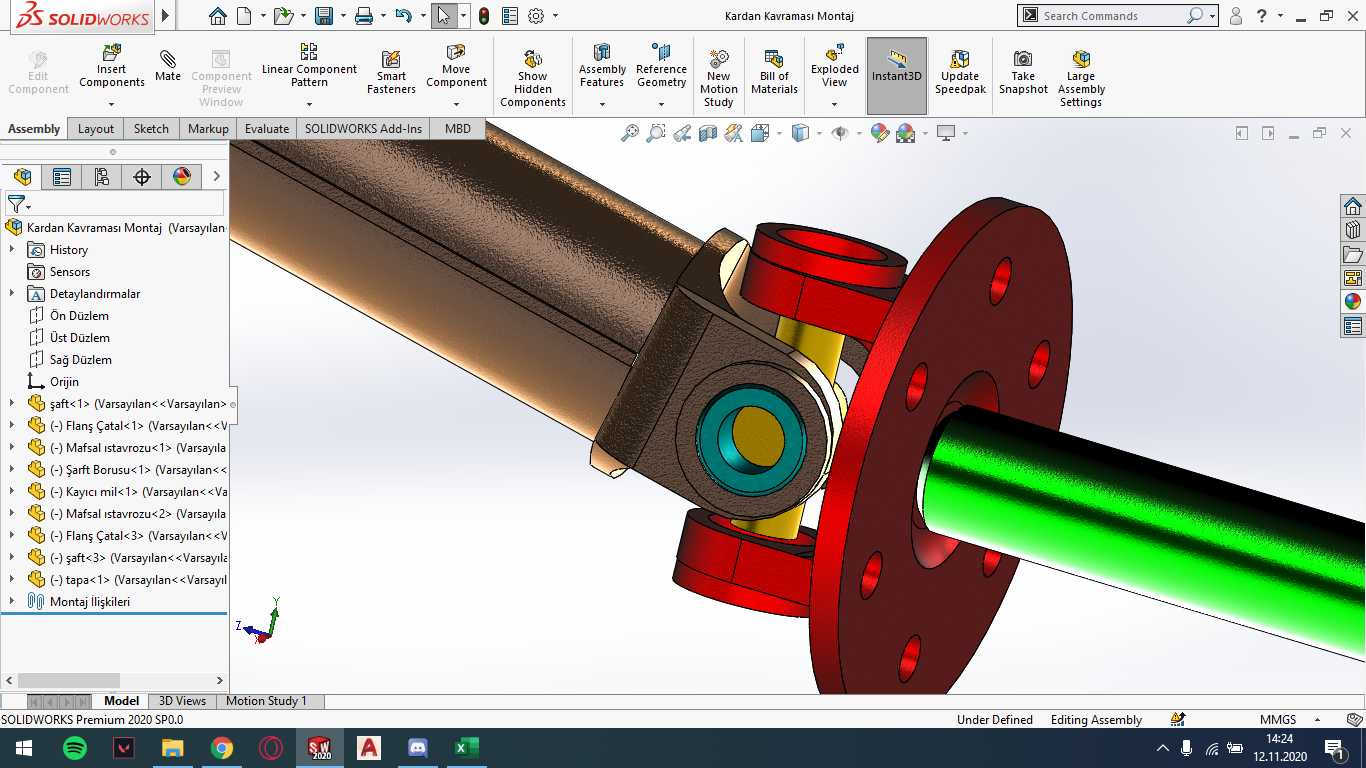

该万向传动轴结构核心解决两轴存在轴线夹角、安装距存在动态变化场景下的回转运动与扭矩传递问题，常见于车辆底盘传动系统、工业设备长距传动单元、农机动力输出端等工况，可补偿安装过程中出现的轴向、角度偏差，抵消设备运行中机架形变、部件位移带来的传动干涉。结构上采用双十字万向节搭配花键伸缩副的布局，两端十字轴总成通过带安装法兰的叉形件与外接动力端、负载端连接，法兰端面预留标准螺栓过孔，可直接匹配对应规格的连接法兰盘，安装时需保证两端叉面处于同一回转平面，避免出现不等速传动带来的转速波动与附加冲击。中间段分为实心花键轴与空心花键套两部分，花键配合段可沿轴向自由滑移，适配传动过程中两端部件相对位置变化产生的长度差，伸缩行程覆盖常规设备振动、悬架跳动带来的位移量，无需额外加装补偿机构。十字轴轴颈处配套滚针轴承结构，轴承外圈与叉形件安装孔过盈配合，轴颈端面设置止推垫片，可承受传动过程中产生的轴向窜动载荷，降低转动摩擦阻力，减少长期运行的磨损量。设计过程中优先校核了十字轴轴颈的弯曲强度、花键副的接触挤压强度，以及轴管的扭转刚度，确保额定扭矩传递过程中各部件应力处于材料许用范围内，避免出现过载断裂、花键压溃等失效问题。外形上整体为长轴类结构，两端法兰的安装止口与端面垂直度严格控制在公差范围内，保证装配后回转同轴度，中间轴管外径根据传递扭矩大小匹配对应壁厚，伸缩段花键采用矩形齿形，加工工艺性好，对中精度高，可适应中低速大扭矩的传动场景。安装边界方面，需预留足够的轴向伸缩空间，避免设备极限行程下花键副脱开或顶死，两端连接法兰的螺栓需按规定扭矩锁紧，加装防松垫片防止运行中松动，日常维护时可通过十字轴处的注油嘴补充润滑脂，延长轴承与花键副的使用寿命。该结构可根据实际传动需求调整轴管长度、法兰规格、伸缩行程，适配不同功率等级的动力传递场景，相比刚性联轴器，对安装精度的要求更低，可适应更复杂的工况环境，在存在轴线偏斜、动态位移的传动链路中可有效降低振动传导，提升整套传动系统的运行稳定性。
