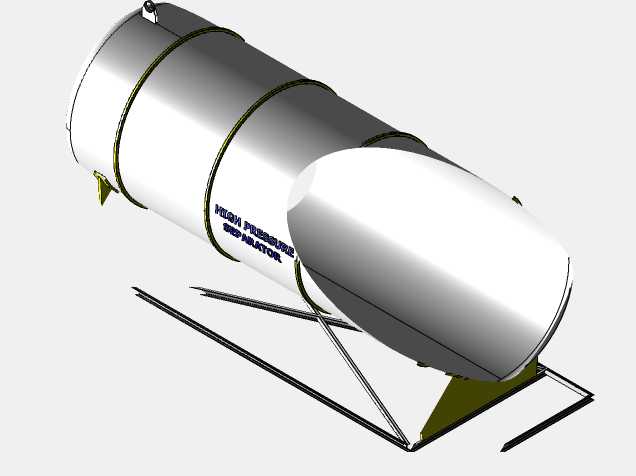

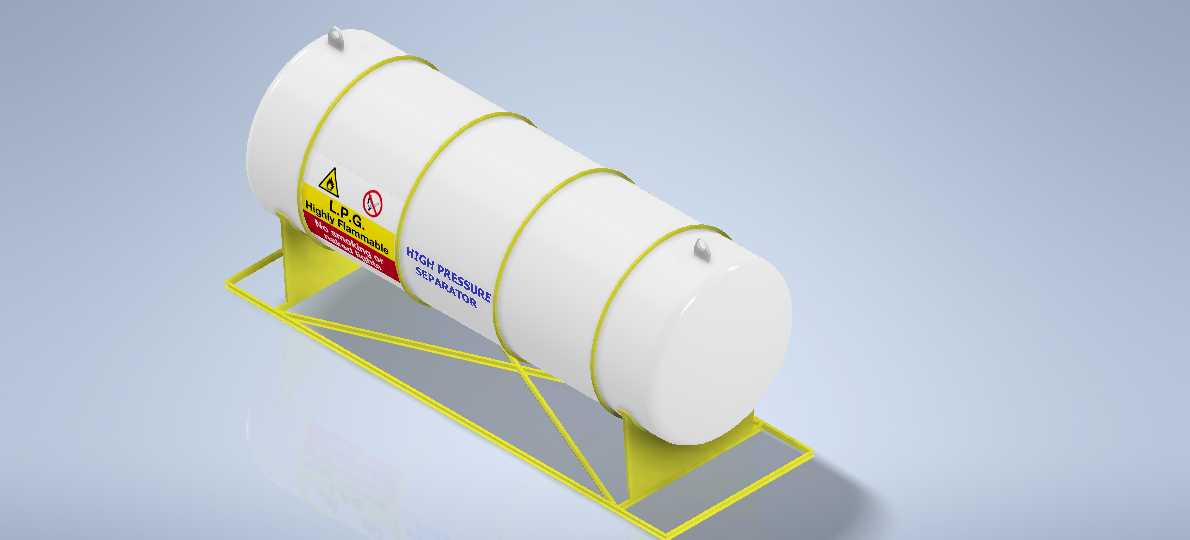

卧式承压气液分离罐体结构设计

该卧式高压分离设备主要应用于石油开采井口、油气集输场站、化工反应工段的高压介质分离场景，核心作用是在带压工况下将混合介质中的气相、液相组分进行高效分离，避免液相介质进入下游输气管网造成液击、冲蚀等管线损伤，同时也可拦截介质中裹挟的固态杂质颗粒，保障下游压缩机、输配管网、计量装置的稳定运行。设备整体采用卧式长筒体布局，相较于立式分离结构，卧式布置的气液流通截面更大，介质在筒体内的停留时间更长，对于高含液量的高压工况适配性更强，能够在大流量处理需求下维持稳定的分离效率，同时卧式结构的安装重心更低，对于场站基础的承重、抗振要求更友好，尤其适合野外油气场站的撬装集成布置。从结构设计逻辑来看，筒体两端采用标准椭圆封头结构，该封头形式的应力分布均匀，在高压内压工况下的承压表现优异，能够有效降低筒体端部的应力集中系数，减少壁厚冗余量，控制设备整体自重。筒身外侧设置多道环形加强箍结构，用于补强长筒体在高压工况下的径向刚度，避免长筒体在承压状态下出现径向失稳变形，同时加强箍也可作为外部保温层、附属管线的安装固定基座。设备底部设置撬装式支撑机架，采用型钢焊接的三角斜撑结构，支撑点分布在筒体两端及中部载荷集中位置，既能够将筒体载荷均匀传递至安装基础，也预留了足够的底部操作空间，方便排污管线、液位检测组件的安装与日常维护。筒体侧面预留的接口可对应接入进料管、气相出口、液相出口、排污口、安全附件接口，进料端设置的缓冲结构能够降低高速进料介质对筒壁的直接冲蚀，同时引导介质在筒内形成稳定旋流，利用离心力加速液滴沉降，配合筒内可设置的丝网除沫、折流板分离内件，可实现不同粒径液滴的分级分离。在安装边界设计上，支撑机架的底部安装孔位采用标准化间距设计，可直接适配常规撬装底座的安装尺寸，设备整体的外接接口均布置在筒体同侧及底部区域，能够减少外接管线的弯折长度，降低管线安装阻力，同时设备的外形尺寸充分考虑公路运输的限界要求，可直接整体运输至现场完成撬装对接，无需现场进行筒体组焊作业，大幅缩短现场安装调试周期。
