卧式高压气液两相分离罐体结构

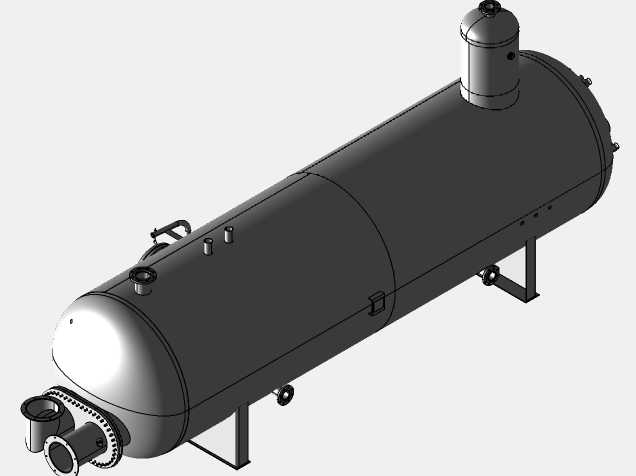

在油气集输场站、化工精制工段、制冷系统冷媒循环回路这类涉及多相介质输送的场景中，这类卧式高压分离设备是衔接上游来料与下游处理单元的核心节点，上游管线输送来的带压混合介质往往裹挟着液态液滴、固态杂质与气态工质，若直接送入后续精馏、压缩或输送设备，会造成叶轮液击、管道积液、催化剂中毒等一系列工程问题，因此分离设备的结构合理性直接决定整套系统的运行稳定性。从结构设计逻辑来看，该设备采用卧式长筒体布局，相较于立式分离器，卧式结构能在相同处理气量下提供更大的气液界面沉降面积，降低气相在筒内的轴向流速，给液滴的重力沉降预留足够的停留时间，筒体上方设置的小型立式捕雾段，内部可装填丝网除沫元件或折流板结构，能够对气相中携带的微米级细小液滴做二次拦截，避免气相出口带液。筒体端部采用标准椭圆形封头，这种封头形式的应力分布均匀，承压状态下的薄膜应力连续，在相同设计压力下可以选用相对更薄的筒体壁厚，降低设备整体自重，封头处设置的大口径法兰接口是混合介质的入口，介质进入筒体后会经过入口挡板做初步的动能耗散，避免高速来流直接冲击筒壁造成局部冲蚀，同时让介质沿筒体截面均匀分布。筒体侧面布置的多组小口径接口分别对应液位计接口、压力变送器接口、安全阀接口、排污口与液相出口，不同接口的高度位置经过严格核算：排污口设置在筒体最低点，便于定期排出沉积在筒底的固态杂质与重相组分；液相出口高度匹配设计液位区间，保证排出液相时不会夹带气相；安全阀接口设置在筒体顶部气相空间，在设备超压时能快速泄放压力，保障运行安全。筒体下方的鞍式支座是卧式压力容器的标准支撑结构，两个支座分别设置在靠近封头的位置，其中一个为固定支座，另一个为滑动支座，能够适配设备在温度变化时产生的热胀冷缩位移，避免支座与筒体连接处产生过大的附加应力。设计过程中需要严格控制筒体的长径比，长径比过大会造成气相沿程流速分布不均，靠近出口端的气速过高影响分离效率，长径比过小则会浪费材料、增加设备占地，同时要核算鞍座的包角与腹板厚度，保证支撑强度满足满水工况下的载荷要求，还要考虑设备安装时的吊装空间、管线对接的操作空间，以及后期运维时拆卸人孔、更换捕雾元件的操作余量，人孔通常设置在筒体侧面靠近捕雾段的位置，尺寸满足人员进入筒体检修的通行要求。
