液压系统油路过滤装置结构设计

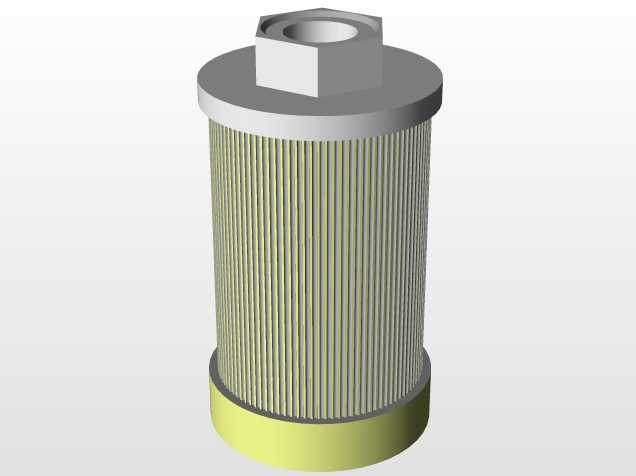

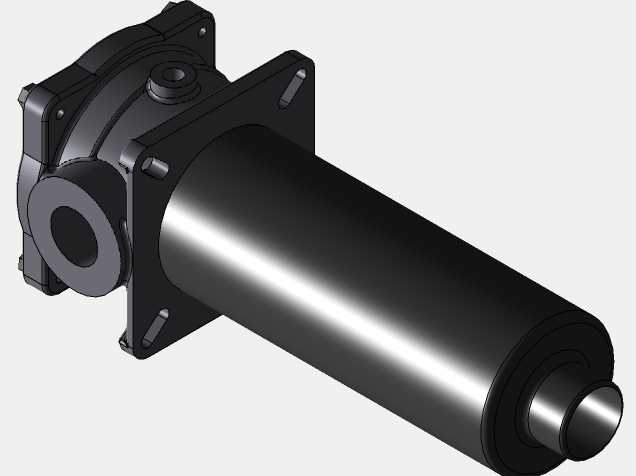

在液压传动系统的实际运行场景中，油液清洁度直接决定了泵、阀、油缸等核心元件的使用寿命与运行稳定性，这款油路过滤装置的设计初衷，就是针对中低压液压回路的杂质拦截需求，适配工程机械、小型机床、注塑设备等常规液压站的油路布设要求。从结构设计逻辑来看，装置采用上装式滤芯更换结构，顶部的旋钮式端盖无需拆解整体管路即可完成滤芯更换操作，日常维护时仅需旋开顶部压盖即可抽出内置滤芯，大幅降低现场运维的操作难度。主体壳体采用压铸铝合金成型思路，在保证结构强度耐受系统工作压力的前提下，尽可能压缩整体自重，侧面的外螺纹油口采用标准液压管螺纹规格，可直接对接常规液压硬管或软管接头，无需额外配置转换接头，减少管路连接的泄漏点。下部的滤筒腔体预留了足够的容污空间，可根据系统油液污染等级选配不同过滤精度的滤芯，从10μm到100μm精度区间的滤芯均可适配，满足不同工况下的油液过滤需求。安装边界方面，装置设计了侧面法兰安装位，可通过两个螺栓直接固定在液压站油箱侧壁或集成阀块表面，安装时需注意油口流向标识，确保进油口对接系统压力侧油路，出油口对接下游元件供油管路，顶部的排气旋钮可在首次充油时排出腔体内空气，避免系统运行时产生气蚀、异响等问题。在实际选型应用中，该类过滤装置通常布置在液压泵的出油口下游、或者精密控制阀组的前端油路，拦截油液中混入的金属磨屑、密封件残渣、外界侵入的粉尘等固体杂质，避免杂质划伤阀组配合面、堵塞节流孔或者造成油缸活塞杆拉伤，是液压系统中不可或缺的辅助元件。建模过程中严格遵循液压元件的通用设计规范，所有配合面的公差预留、密封槽的尺寸设计均符合行业通用标准，壳体的圆角过渡、加强筋布设都经过受力合理性校验，既避免应力集中造成的壳体开裂风险，也兼顾了整体外观的规整性，可直接用于液压系统的三维布局装配、运维培训演示或者元件选型参考。
