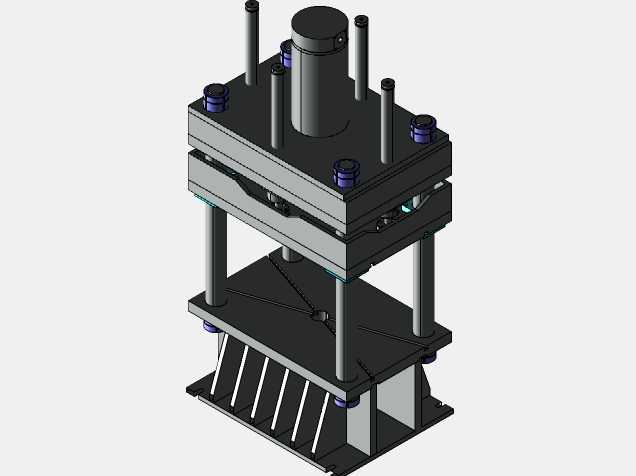

140吨带进气缸四柱拉深液压机结构

这套140吨规格的四柱拉深液压设备，主要面向金属板材拉深成型工序设计，常见于厨卫五金、汽车覆盖件、家电金属壳体的生产场景，可完成薄板的拉深、压边、整形、冲裁复合工序，相比普通开式压机，四柱式结构的导向精度更高，抗偏载能力更强，能适配大深度拉深件的成型需求，避免成型过程中出现侧壁拉裂、起皱的常见缺陷。设备顶部布置主驱动油缸，提供140吨的额定压制力，配套的进气缸结构可实现压边力的独立调控，在拉深工序中可根据板材材质、拉深比动态调整压边圈压力，无需额外增设外置压边驱动单元，简化了整机的管路布局。整机采用三梁四柱的经典承载结构，上横梁、活动横梁、下工作台均采用厚钢板焊接后去应力处理，四根立柱表面做高频淬火处理，配合铜质导向套保障活动横梁上下运行的同轴度，长期运行下的导向间隙变化量可控制在0.05mm每米行程范围内，满足精密拉深件的成型精度要求。下工作台预留有标准T型槽间距，可适配不同规格的拉深模具安装，工作台下方的顶料机构采用多顶杆布局，顶出力均匀分布，成型完成后可将工件从下模型腔中平稳顶出，避免顶出过程中工件变形。设计阶段重点考虑了安装边界的适配性，整机的地面安装 footprint 可适配常规工业厂房的标准设备地基，地脚螺栓孔位置按照通用压机安装规范排布，无需对现有厂房地基做大规模改造即可完成部署；设备的开口高度、滑块行程参数匹配常见拉深件的成型深度需求，滑块下行速度分为快进、工进、快回三个档位，快进行程可缩短空程运行时间，工进行程可根据成型工艺调整速度区间，保障板材成型过程中的材料流动速率匹配工艺要求，快回行程可提升工序循环效率。液压管路的排布沿立柱内侧做隐藏式布置，避免生产过程中工件掉落、模具拆装对管路造成磕碰损伤，油缸密封件采用耐油耐磨的组合密封结构，降低长期运行下的泄漏风险，设备的操作侧预留有安全光栅安装位，可配套安全防护装置满足冲压生产的安全规范要求。
