大口径钢制90度对焊弯管结构设计

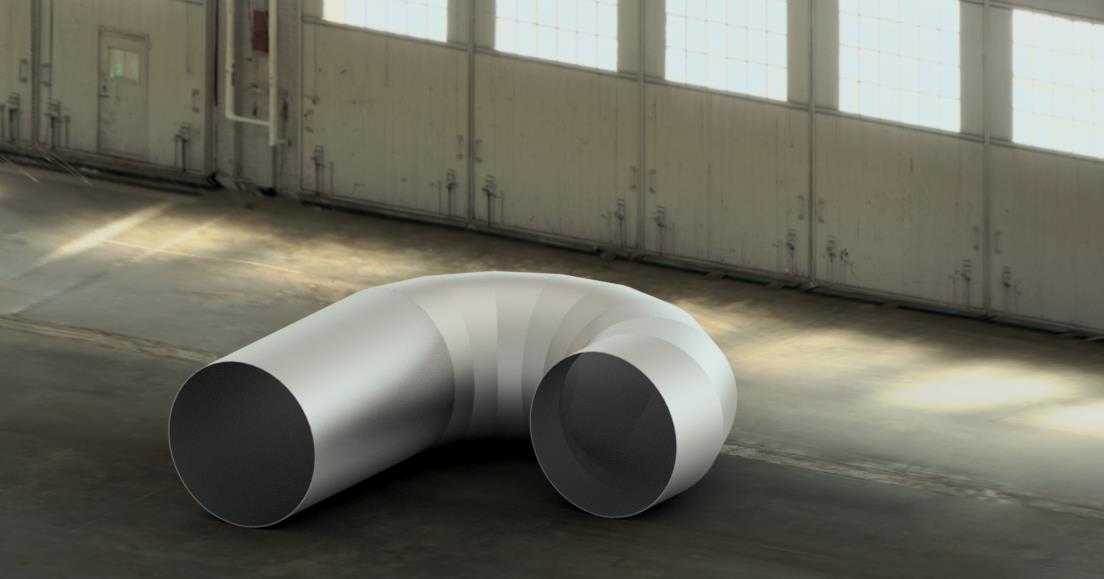

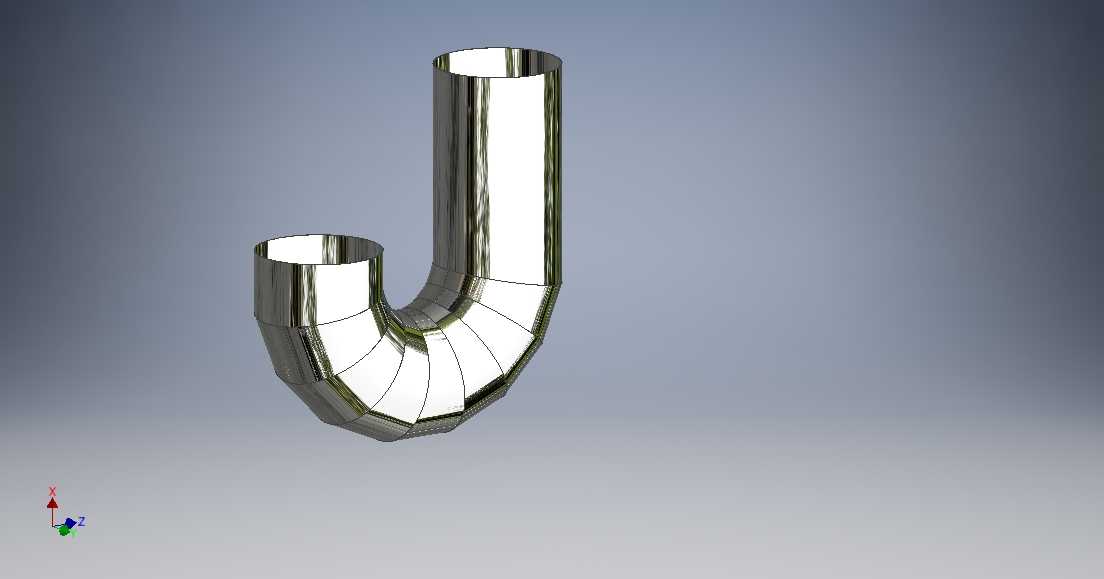

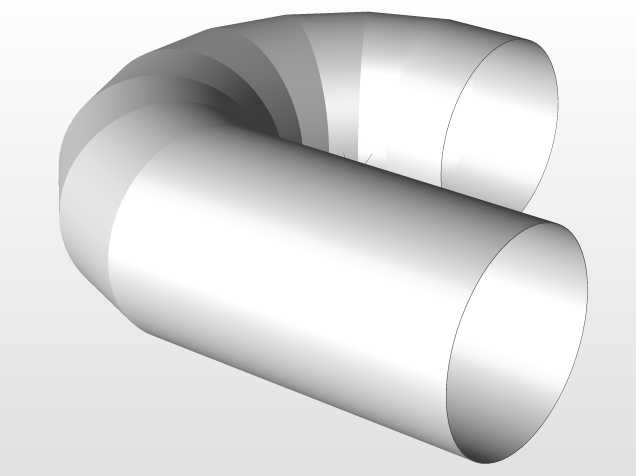

在市政给排水长输管线、大型化工流体输送管网、电厂循环水系统这类大流量介质输送场景中，管路走向不可避免需要做90度转向调整，DN2000规格的钢制弯管正是适配这类超大口径管路转向需求的核心连接件。不同于小口径螺纹连接或卡压连接的管件，这类大口径弯管全部采用对焊连接工艺，安装时直接与同公称通径的直缝钢管或螺旋钢管端部做环向焊接，焊缝需做无损检测确保密封性能，避免大流量、低压力工况下出现介质渗漏问题。从结构设计层面看，该弯管采用多节斜口组焊的虾米腰结构形式，区别于一体热煨弯管，这种分段压制组焊的工艺更适配超大口径管件的生产制造，不需要大规格的专用煨制设备，通过将每一段管节做特定角度的斜口切割后压制成弧段，再依次组对焊接形成平滑的90度转向流道，内壁过渡顺滑无明显凸起，能最大程度降低介质转向时的局部阻力损失，减少管路运行过程中的压损与湍流振动。在实际安装边界上，该弯管两端的对接端面严格匹配DN2000公称通径的钢管外径尺寸，管口平面度、坡口角度都符合现场对焊施工的公差要求，弯曲半径采用长半径设计，也就是弯曲半径为公称通径的1.5倍，相比短半径弯管，长半径结构的介质流态更平稳，适合输送清水、低粘度流体、低压蒸汽这类常规介质，在长距离管线上使用时能有效降低管路的冲刷磨损，延长管件整体使用寿命。设计过程中需要重点控制每一段管节的下料角度与组对间隙，避免组焊后出现通径缩径、弯曲角度偏差超差的问题，同时要保证弯管两端的管口同轴度公差符合管路安装要求，避免现场对接时出现错边量过大，影响焊接质量与管路整体的直线度。这类大口径弯管在管廊排布、大型泵站进出口管路、污水处理厂的主工艺管线上应用十分广泛，安装时需要根据管路的应力计算结果匹配对应的支吊架位置，避免弯管段承受过大的管路自重与介质冲击力，在转弯处设置固定支墩或导向支架，抵消管路运行时产生的盲板力，保证整个管网系统长期稳定运行。不同于小口径冲压弯头，大口径虾米腰弯管的壁厚设计需要结合管路的设计压力、输送介质的腐蚀余量做综合核算，在焊接位置做适当的壁厚补强，避免焊缝位置成为整个管路的强度薄弱点，同时内壁可以根据输送介质的特性做防腐涂层处理，减少介质对管壁的冲刷与腐蚀，适配不同工况下的使用需求。
