3KVA容量UPS机柜结构设计方案

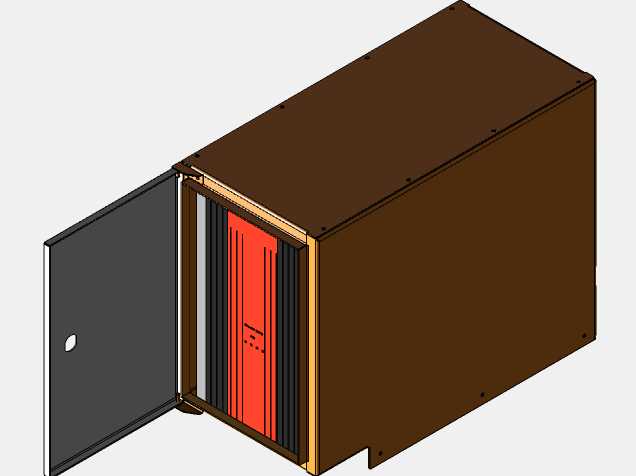

在中小功率供配电场景中，3KVA规格的UPS机柜常被部署在小型机房、门店弱电间、工业现场工位旁这类空间有限的点位，承担着市电中断时为关键负载持续供电、滤除电网浪涌与电压波动的核心作用，和大容量UPS集中部署的方案不同，这类小容量柜体需要兼顾紧凑安装、内部器件排布、日常运维操作的多重需求。从结构设计逻辑来看，这款机柜采用封闭式金属壳体设计，整体为长方体构型，外壳板材做了弯折拼接处理，接缝处预留紧固件安装位，既可以保证柜体整体结构强度，也能形成基础的电磁屏蔽层，减少外界电磁干扰对内部UPS功率模块、控制电路板的影响，同时避免内部器件积灰，适配多尘、温湿度波动稍大的非标准机房环境。柜门采用单开门侧开结构，门体上设置嵌入式锁具，日常运维时无需完全拆卸柜体即可完成内部模块的检修、电池组的更换操作，门体内侧没有突出的结构件，开合过程不会与内部安装的器件产生干涉，开门角度预留足够操作空间，方便运维人员伸手调整内部接线、查看模块运行状态。内部空间做了分层排布设计，靠近柜门的区域预留了模块安装导轨位，可直接固定标准尺寸的UPS功率单元、电池模组，两侧预留走线槽空间，强电走线与弱电控制走线可分槽布设，减少线路之间的信号干扰，柜体后部预留进出线开孔，可根据现场布线方向选择上走线或下走线的安装方式，适配不同场地的布线规范。安装边界方面，柜体底部预留固定安装孔位，既可以直接放置在平整地面使用，也可通过膨胀螺栓固定在地面或支架上，柜体整体外形尺寸控制在适配狭小空间安装的范围，不会占用过多通道面积，外壳边角做了圆弧过渡处理，避免安装、搬运过程中剐蹭操作人员。柜体顶部与侧面预留了自然通风的散热缝隙，配合内部器件自带的散热风扇，可形成稳定的散热风道，保证UPS长时间带载运行时内部温度维持在器件允许的工作范围内，不会出现局部过热导致的器件寿命衰减问题。
