浮筒式水力发电水车结构设计

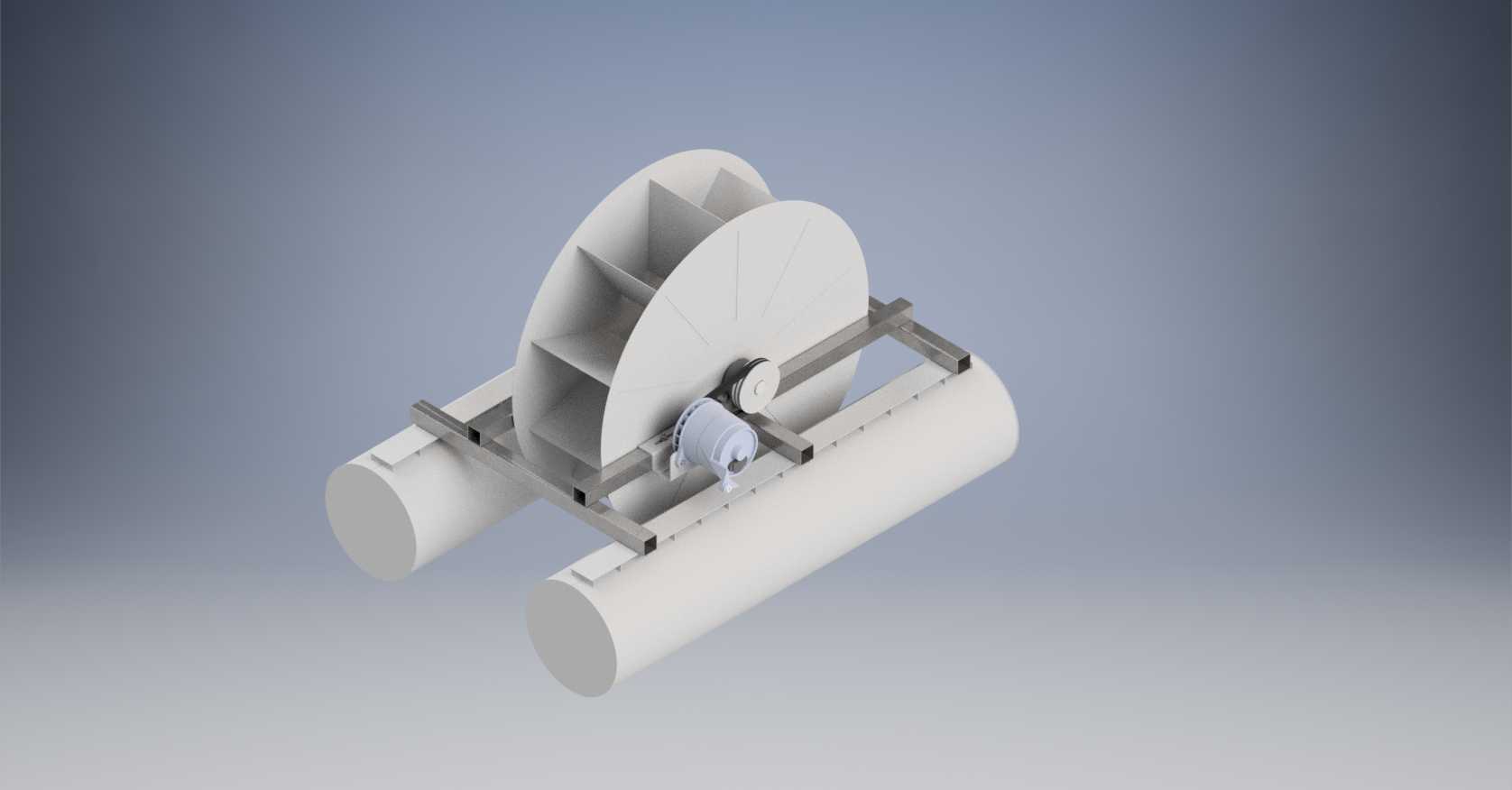

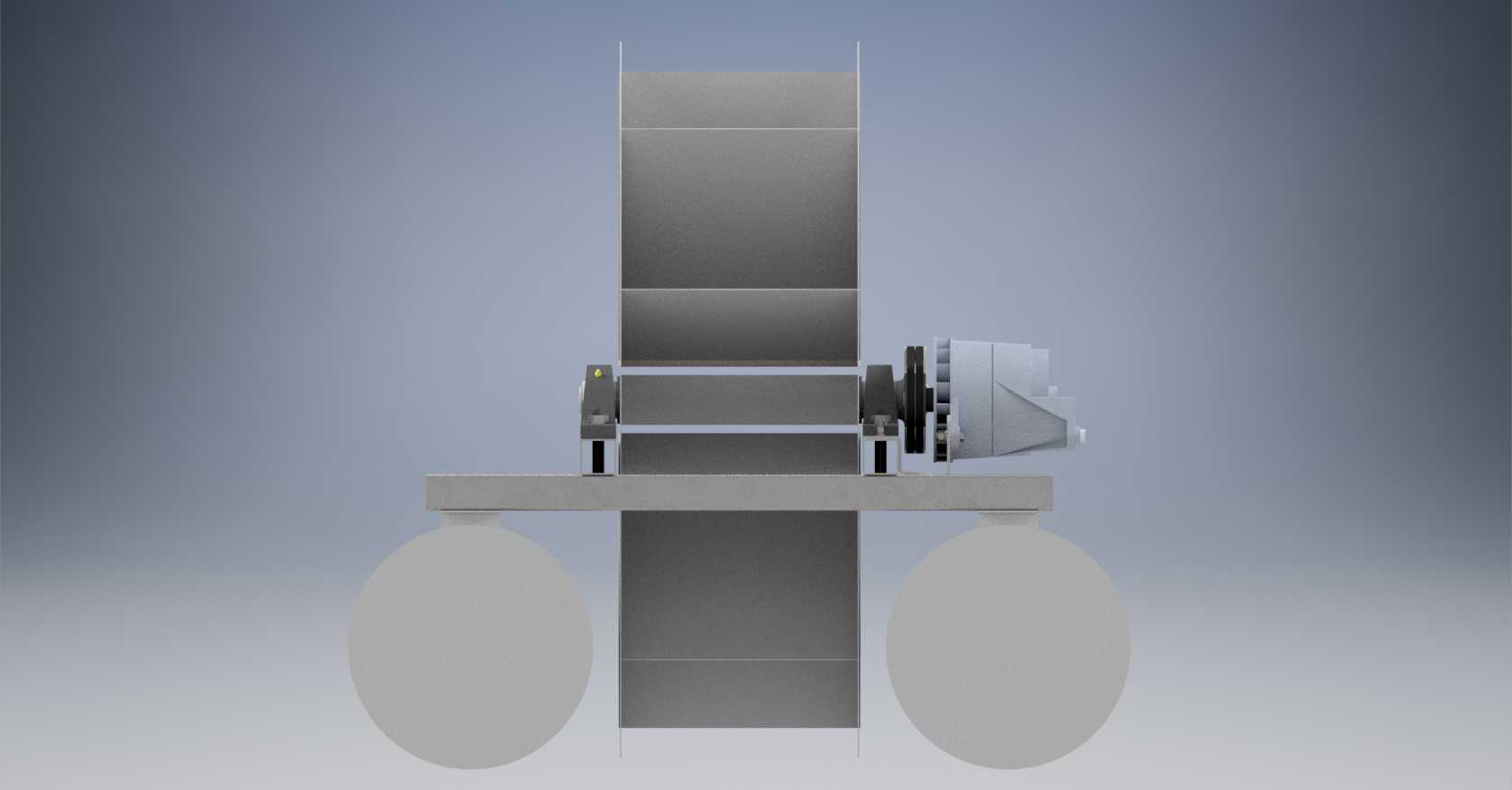

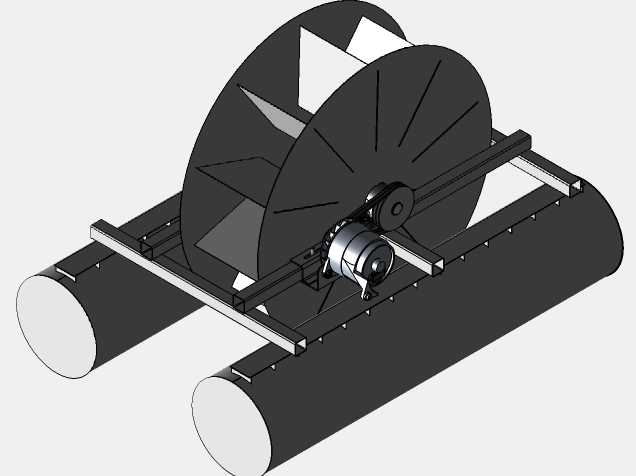

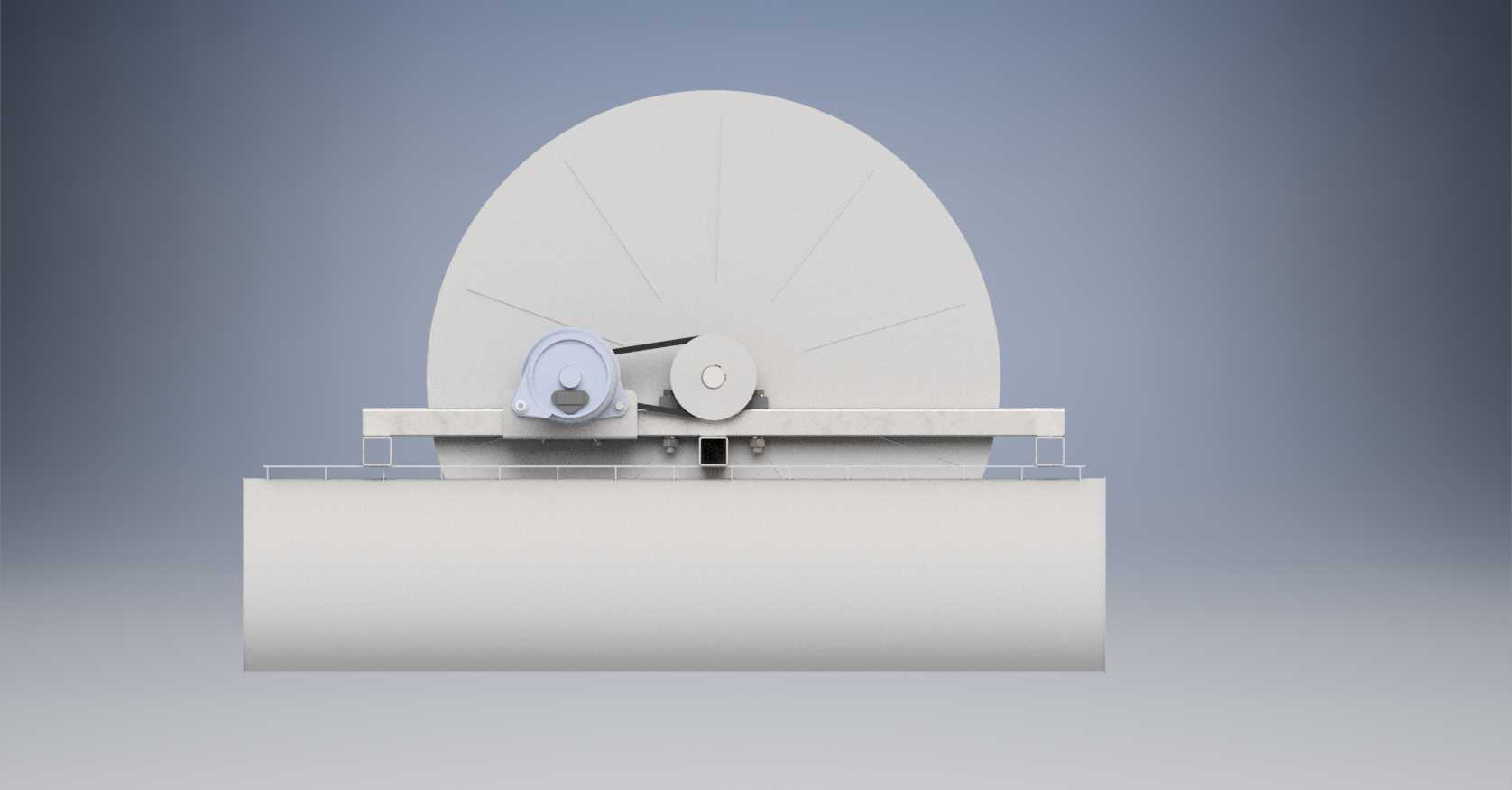

这款浮筒式水力发电水车主要面向低水头自然水域的分布式微发电场景，可布置在乡村溪流、灌溉渠、小型河道等具备稳定水流的区域，为沿岸低功耗监测设备、照明设施提供离网电力供给，无需修建挡水坝体，对原生水生态影响极小。设备整体采用双浮筒承载结构，两个平行布置的圆柱形浮筒为整套装置提供浮力支撑，无需额外搭建固定桩基，可随水位涨落自动适配高程，始终保持水轮叶片的吃水深度处于合理区间，避免枯水期叶片悬空无法受力、丰水期整机被水流淹没的问题。水轮主体采用双侧辐板支撑的斗式叶片结构，叶片沿轮周均匀分布，迎水面采用斜切构型，可在水流冲击下最大化承接水流动能，减少水流拍击叶片产生的紊流损耗，辐板表面做放射状加强筋布置，在控制整体重量的前提下提升轮体抗扭刚度，避免长期受交变水流冲击出现辐板变形。动力输出端采用直连增速传动结构，水轮主轴通过轴承座固定在跨接于双浮筒的型材机架上，主轴端的小带轮与发电机输入端的大带轮配合，将水轮的低转速大扭矩转换为发电机所需的高转速输入，传动结构做了外露式防护设计，既方便日常运维检查，也能避免水中漂浮杂物卷入传动副造成卡滞。机架整体采用标准工业铝型材拼接，所有连接位置采用标准紧固件锁紧，无需焊接作业，现场可快速拆解组装，运输时可将浮筒、轮体、机架、发电机分模块打包，适配乡村狭窄道路的转运条件。安装时仅需在两岸设置简易锚固点，通过缆绳将浮筒组固定在水流流速稳定的河段即可，整套装置的安装边界可根据河道宽度调整浮筒间距与轮体直径，常规适配1-3米水深、0.5-2m/s流速的水域场景，轮体转动部分与浮筒顶面预留足够安全间隙，避免水流裹挟的浮渣撞击转动部件。叶片与水流接触的边缘做了圆弧过渡处理，可减少对水中水生生物的机械伤害，整体结构无复杂精密部件，普通乡村运维人员经过简单培训即可完成日常的杂物清理、紧固件检查等维护工作，适合缺乏专业运维力量的偏远区域使用。
